6XV18785BN15

产品分类:
厂牌: SIEMENS/西门子
产品描述:
供应商型号: 982-6XV18785BN15
供应商: Mouser
标准整包数: 1

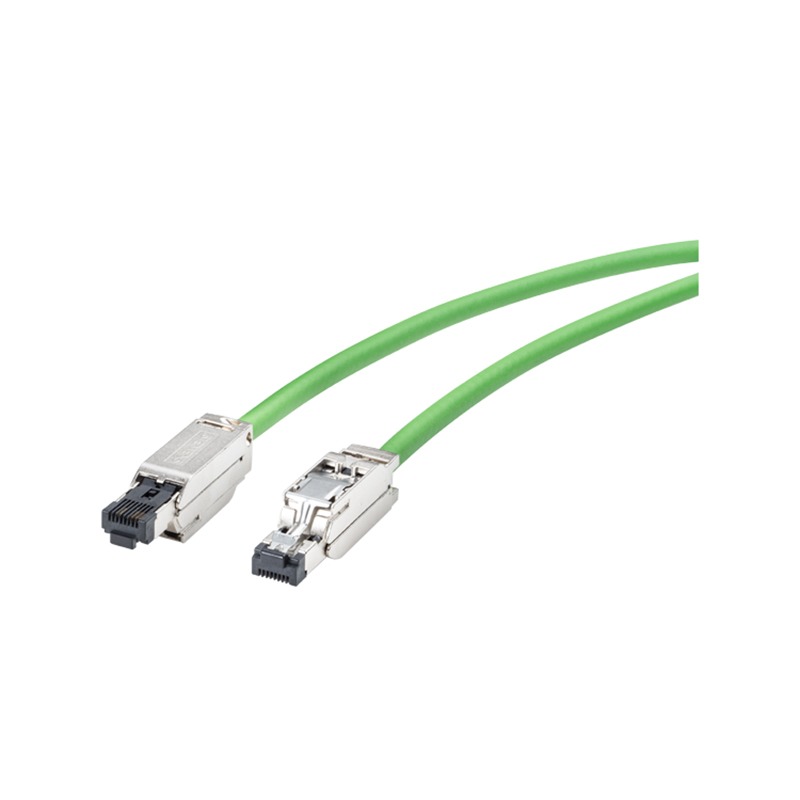

SIEMENS/西门子  6XV18785BN15

6XV18785BN15概述


    产品简介

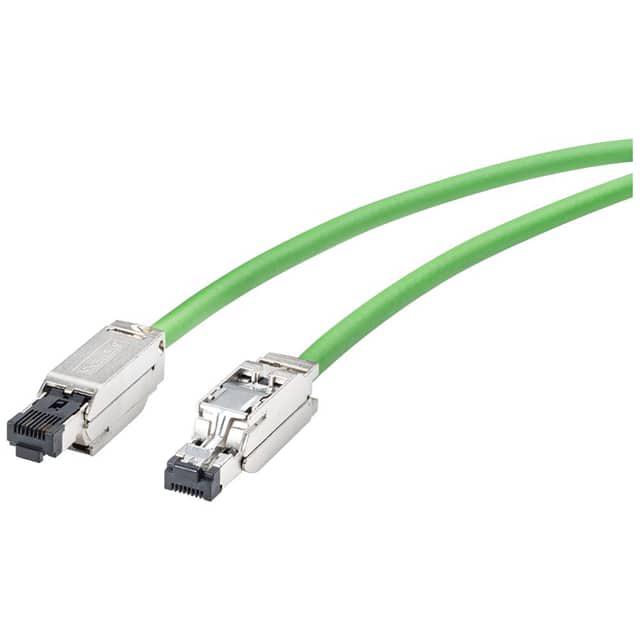

    6XV1878-5BN15 是一款由西门子生产的工业以太网连接电缆(IE FC RJ45)。这种柔性插件电缆(8芯)适用于各种工业以太网设备之间的连接,具备10/100/1000/10000 Mbps的数据传输速率。这款电缆是预制成型的,两端分别配备两个IE FC RJ45接口,使其能够实现快速、可靠的数据通信。由于其灵活性和适用性,6XV1878-5BN15在自动化、控制系统及其它工业应用中具有广泛的应用前景。

    技术参数


    - 长度:15米
    - 频率范围:1 MHz至500 MHz
    - 阻抗:100欧姆(1 MHz至100 MHz)
    - 衰减系数:
    - 10 MHz时最大值为0.089 dB/m
    - 100 MHz时最大值为0.287 dB/m
    - 250 MHz时最大值为0.466 dB/m
    - 300 MHz时最大值为0.514 dB/m
    - 500 MHz时最大值为0.679 dB/m
    - 近端串扰系数(NEXT):
    - 1 MHz至100 MHz时为0.453 dB/m
    - 1 MHz至250 MHz时为0.393 dB/m
    - 1 MHz至300 MHz时为0.381 dB/m
    - 1 MHz至500 MHz时为0.348 dB/m
    - 传输阻抗:10 MHz时为20 mΩ/m
    - 环路电阻:最大值为180 mΩ/m
    - 绝缘电阻系数:5000 GΩ·m
    - 额定电压:交流电压80 V
    - NVP值:68%
    - 电气核心数:8芯
    - 导线直径:0.51 mm(AWG24绝缘导线)
    - 弯曲半径:
    - 单弯最小允许值为24 mm
    - 多弯最小允许值为40 mm
    - 重量:每千米86公斤
    - 环境温度:-40℃至+80℃(运行、存储、运输和安装期间)

    产品特点和优势


    6XV1878-5BN15的优势在于其优异的电气特性和环境适应能力。其支持的数据传输速率高达10 Gbps,可满足大多数工业应用的需求。电缆具备良好的机械强度和化学稳定性,能够在恶劣的工业环境中稳定工作。此外,其出色的电磁兼容性保证了数据传输的可靠性。该电缆还通过了多项国际标准认证,确保了产品质量和安全性。

    应用案例和使用建议


    6XV1878-5BN15主要应用于工业以太网设备之间的连接,如PLC、HMI、传感器和执行器等。它广泛用于工厂自动化、能源管理和物流系统等领域。为了确保最佳性能,建议在安装过程中注意电缆的弯曲半径限制,并避免过度拉伸或扭曲电缆。

    兼容性和支持


    该产品与符合IEC标准的其他工业以太网设备完全兼容。西门子提供全面的技术支持和维护服务,包括在线技术支持和故障排除指南。同时,用户可以访问西门子官方网站获取更多产品信息和技术文档。

    常见问题与解决方案


    - 问题:电缆在长时间使用后出现信号衰减增加
    - 解决方案:检查接头和连接处是否有松动或损坏,必要时更换连接器。另外,确保电缆未受到过度拉伸或扭曲。
    - 问题:电缆无法正常工作
    - 解决方案:确认两端设备的接口类型匹配,检查网络配置是否正确。如果问题持续存在,联系技术支持进行进一步诊断。

    总结和推荐


    6XV1878-5BN15是一款高性能、高可靠性的工业以太网连接电缆,适合在各种严苛环境下使用。其广泛的适用性和高性价比使其成为工业自动化领域的重要选择。总体而言,强烈推荐使用该产品以满足工业应用中的网络连接需求。

6XV18785BN15参数

参数
包装方式 盒装

6XV18785BN15厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6XV18785BN15数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 SIEMENS/西门子 6XV18785BN15 6XV18785BN15数据手册

6XV18785BN15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 216.756 ¥ 1818.5828
10+ $ 207.438 ¥ 1740.4048
25+ $ 207.417 ¥ 1740.2286
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
