3RT20242BF44

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述: power contactor, AC-3 12 A, 5.5 kW/400 V 2 NO + 2 NC, 110 VDC 3-pole, Size S0 Spring-type terminal Removable auxiliary switch
供应商型号: 982-3RT20242BF44
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 其他继电器 3RT20242BF44

3RT20242BF44概述


    产品简介

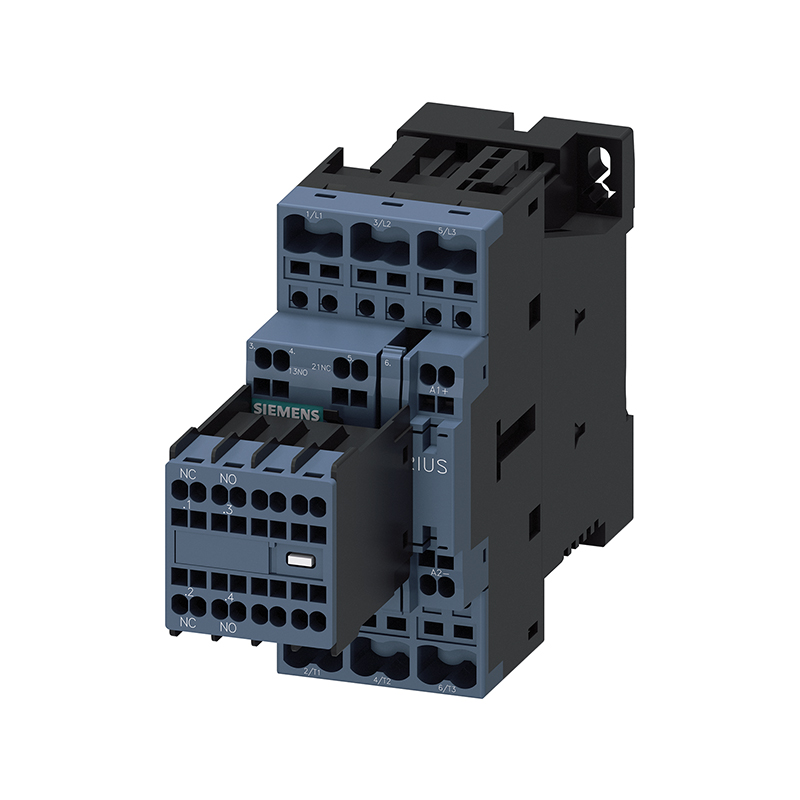

    产品名称:3RT2024-2BF44 功率接触器
    品牌:SIRIUS
    产品类型:功率接触器
    产品用途:3RT2024-2BF44 功率接触器适用于各种工业控制系统,特别适合于 AC-3 和 AC-3e 应用场合。它可以用于控制和保护电动机及其他负载,广泛应用于建筑自动化、工厂自动化、能源管理和交通系统等领域。

    技术参数


    - 产品尺寸:S0
    - 操作电压:
    - AC-3 等级下的额定值最大值为 690V
    - AC-3e 等级下的额定值最大值为 690V
    - 额定电流:
    - AC-1 额定电流为 40A(40°C时)
    - AC-3 额定电流为 12A(400V时)
    - AC-3e 额定电流为 12A(400V时)
    - 额定功率:
    - AC-3 等级下为 5.5 kW(400V时)
    - AC-3e 等级下为 5.5 kW(400V时)
    - 操作频率:
    - AC-1 级别下最大为 1,000 次/小时
    - AC-3 级别下最大为 1,000 次/小时
    - AC-4 级别下最大为 300 次/小时
    - 绝缘电压:
    - 主电路的额定值为 690V
    - 辅助电路的额定值为 690V
    - 浪涌电压等级:
    - 主电路为 6 kV
    - 辅助电路为 6 kV
    - 操作环境温度:
    - 工作状态:-25 ... +60 °C
    - 储存状态:-55 ... +80 °C
    - 机械寿命:10,000,000 操作周期

    产品特点和优势


    1. 高可靠性:具有超过 10,000,000 操作周期的机械寿命,确保长期稳定运行。
    2. 宽泛的工作范围:能够在 -25°C 至 +60°C 的环境下正常工作,适应多种严苛环境。
    3. 高效的能量消耗:在额定电流下的功耗仅为 0.9 W,有助于降低整体能耗。
    4. 坚固耐用的设计:能够承受高达 10g 的冲击,保证设备在运输及安装过程中的安全性。
    5. 环境友好:低制造过程中的碳排放(2.65 kg CO2 eq),符合绿色环保理念。

    应用案例和使用建议


    - 应用场景:适用于楼宇自动化系统中的电机控制,工厂自动化生产线中的电机启停控制等。
    - 使用建议:
    - 在启动电机之前,确保控制回路的电源电压在规定范围内(110 V DC)。
    - 为了提高系统的可靠性和寿命,建议在系统设计阶段选择合适的电缆和接线端子,确保所有连接处无松动现象。

    兼容性和支持


    - 兼容性:该接触器可以与各类标准的 35 mm DIN 导轨和辅助模块配合使用。
    - 支持服务:制造商提供全面的技术文档和支持服务,包括详细的产品手册、在线下载中心和售后服务等。

    常见问题与解决方案


    1. 问题:控制电源电压超出规定范围。
    - 解决方案:检查并调整控制电源电压至规定范围(0.8 到 1.1 倍的额定值)。
    2. 问题:接触器动作迟缓。
    - 解决方案:检查主电路和控制电路的连接情况,确保没有松动或接触不良的现象。
    3. 问题:长时间频繁操作后,接触器出现故障。
    - 解决方案:考虑更换新的接触器或增加额外的冷却措施以减少热损耗。

    总结和推荐


    3RT2024-2BF44 功率接触器凭借其卓越的性能和可靠的使用体验,在工业自动化领域有着显著的应用前景。其广泛的额定电流和功率范围,使得它能够适用于多种应用场景。同时,考虑到其长寿命、环保特性和制造商提供的全方位技术支持,强烈推荐使用该产品。

3RT20242BF44参数

参数
开关功能 -
继电器类型 -

3RT20242BF44厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RT20242BF44数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他继电器 SIEMENS/西门子 3RT20242BF44 3RT20242BF44数据手册

3RT20242BF44封装设计

查看详情并下载
Symbol
Footprint
3D Model
