6AV78636MA102NA0

产品分类: 其他工具
厂牌: SIEMENS/西门子
产品描述: Siemens HMI触摸屏, 6AV7863系列, 18.5 in显示屏TFT
供应商型号:
供应商:
标准整包数: 0
SIEMENS/西门子 其他工具 6AV78636MA102NA0

6AV78636MA102NA0概述

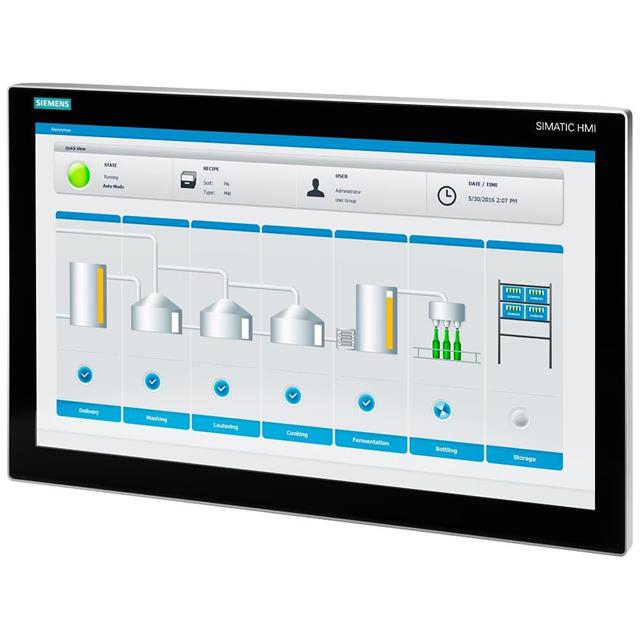

    SIMATIC IFP1900 V2 Extended 技术手册概述

    1. 产品简介


    SIMATIC IFP1900 V2 Extended 是一款专为工业应用设计的19英寸多点触摸显示器。它集成了多种先进的技术和功能,广泛应用于工业自动化、控制系统、过程控制等领域。该显示器采用1920x1080像素分辨率,支持多点触控操作,并配备了内置单元,能够通过DisplayPort接口传输信号,且最大传输距离可达100米。此外,该设备还支持HDBaseT协议,确保了长距离传输时的图像质量和稳定性。

    2. 技术参数


    - 显示屏规格
    - 设计:TFT宽屏显示,LED背光
    - 尺寸:18.5英寸(47厘米),19英寸
    - 分辨率:1920 x 1080像素
    - 像素尺寸:水平0.213毫米,垂直0.213毫米
    - 视角:178° x 178°

    - 基本功能
    - 亮度/对比度:350 cd/m² / 1000:1
    - 触控屏:电容式,支持多点触控
    - 操作系统:无需外接键盘,可通过软件配置
    - 视频接口:支持DisplayPort v1.2
    - 电源电压:直流24V(19.2V至28.8V)
    - 功耗:典型值29W,最大35W

    - 防护等级
    - 前面板:IP65
    - 后面板:IP20
    - 防振:操作时10 m/s²,运输/储存时10 m/s²
    - 冲击测试:操作时150 m/s²,运输/储存时250 m/s²

    - 环境条件
    - 工作温度:0°C 至 50°C
    - 存储/运输温度:-20°C 至 60°C
    - 相对湿度:最高90%(无冷凝)
    - 安装高度:最高海拔3500米

    3. 产品特点和优势


    SIMATIC IFP1900 V2 Extended 的显著特点是其高分辨率、宽视角和高亮度的显示效果。其多点触控功能使得用户可以更加直观地进行操作,提升了人机交互体验。此外,设备具有广泛的适用范围,可以在各种恶劣环境下稳定运行,包括危险区域(如ATEX Zone 2)和船舶制造行业。这些优势使其成为工业自动化领域中的重要选择。

    4. 应用案例和使用建议


    应用案例:
    - 工厂自动化系统:用于监控生产流程和质量检测
    - 电力和能源系统:用于实时监测电力系统的状态和性能
    - 海上平台:用于操作和监控钻井平台的设备
    使用建议:
    - 安装位置:考虑到其宽广的视角范围,可以选择从多个角度进行操作。同时,要注意保持屏幕清洁以保证触控操作的准确性和响应速度。
    - 防护措施:确保设备安装在合适的环境中,避免直接暴露在极端温度或高湿度下,以延长设备使用寿命。

    5. 兼容性和支持


    - 兼容性:支持HDBaseT协议,可以通过DisplayPort接口连接至各种工业控制系统。设备背面提供了两个USB 2.0端口,方便用户扩展输入设备。
    - 认证和支持:SIMATIC IFP1900 V2 Extended 已获得多项国际认证,包括CE标志、UL认证、FM认证、RCM认证等,保证了其在不同国家和地区内的合规性和安全性。此外,制造商提供了详尽的技术支持和售后服务,确保用户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    - 问题1:显示器出现黑屏或无响应
    - 解决方案:检查电源线连接是否牢固,确认电源电压是否在规定范围内。
    - 问题2:触摸屏不灵敏
    - 解决方案:尝试重新校准触摸屏,或者清洁屏幕表面以去除污渍。
    - 问题3:屏幕亮度不足
    - 解决方案:检查系统设置中的亮度调节选项,确保亮度设置正确。

    7. 总结和推荐


    综上所述,SIMATIC IFP1900 V2 Extended 在技术规格、性能表现和市场适应性方面都表现出色,是工业自动化领域的一款优质显示器。其高分辨率、多点触控、坚固耐用等特点使其在复杂工业环境中表现出色。对于需要高性能和高可靠性的应用场合,强烈推荐使用此款显示器。

6AV78636MA102NA0参数

参数
包装方式 盒装
