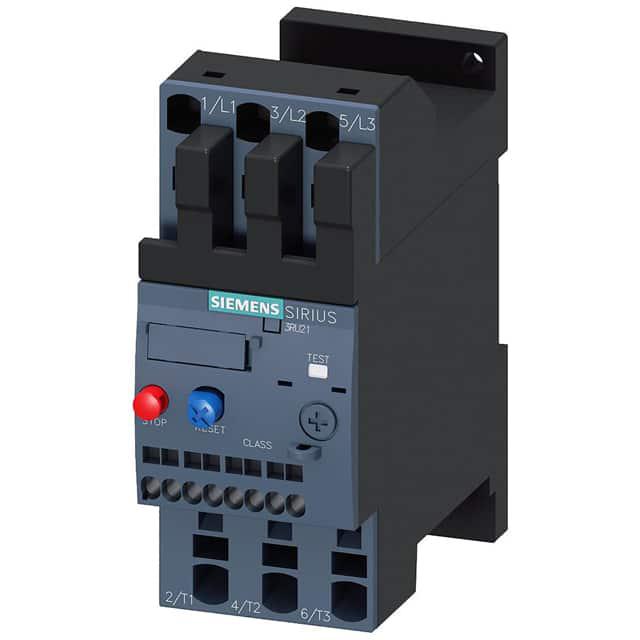

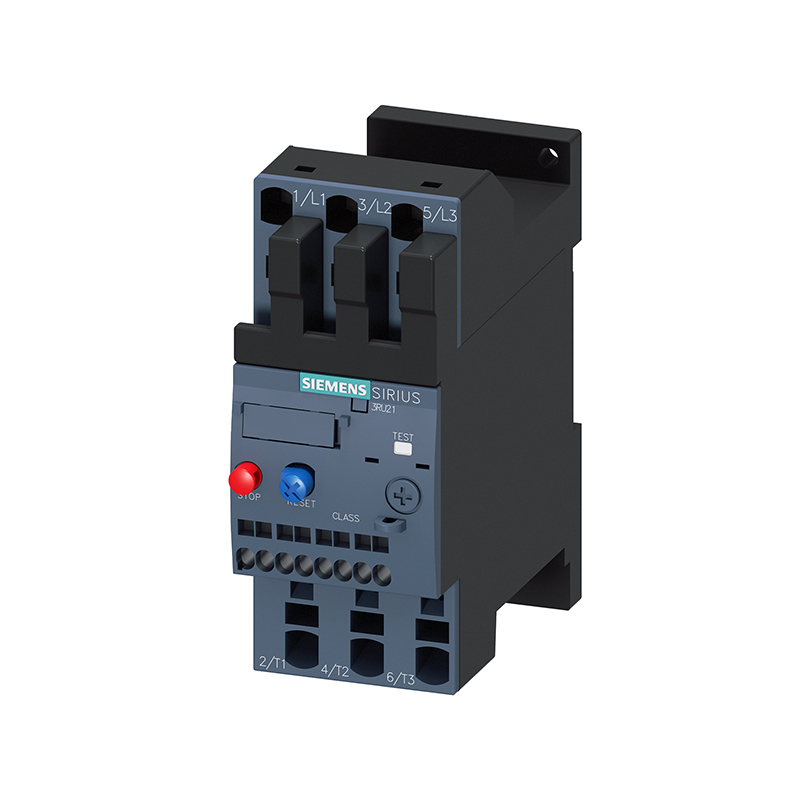

3RU21264PC1

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述: Overload relay FOR MOTOR PROTECTION Size S0, CLASS 10 Stand-alone installation Main circuit, Spring-type terminal
供应商型号: 982-3RU21264PC1
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 其他继电器 3RU21264PC1

3RU21264PC1概述


    产品简介


    本篇技术手册介绍了西门子公司的SIRIUS品牌下的3RU2系列热过载继电器(Thermal Overload Relay),型号为3RU2126-4PC1。这款产品主要用于电机保护,额定电流范围为30到36安培,适用于S0尺寸的接触器组合。其主要功能是通过监控电机电流,防止因过载而导致的电机损坏。该继电器可以广泛应用于各种工业场合,如自动化生产线、输送设备等,确保电机在安全范围内运行。

    技术参数


    以下是3RU2126-4PC1热过载继电器的技术参数:
    - 额定电流范围:30~36 A
    - 电源损耗:9.6 W(每极3.2 W)
    - 绝缘电压:AC条件下690 V(污染等级3)
    - 冲击电压:6 kV
    - 温度范围:
    - 工作温度:-40°C~+70°C
    - 存储温度:-55°C~+80°C
    - 运输温度:-55°C~+80°C
    - 相对湿度:10%~95%
    - 安装高度:最高2000米
    - 防护等级:IP20
    - 尺寸:高114 mm,宽45 mm,深95 mm
    - 连接方式:弹簧式端子
    - 主电路:3极
    - 触点:
    - NC:1个
    - NO:1个
    - 额定值:24 V时3 A;110 V时3 A;125 V时3 A;230 V时2 A;400 V时1 A;690 V时0.75 A
    - 直流额定值:24 V时2 A;60 V时0.3 A;110 V时0.22 A;125 V时0.22 A;220 V时0.11 A
    - 其他功能:
    - 短路保护:需配置gG熔断器6 A或快速熔断器10 A
    - 操作频率:50~60 Hz
    - 工作功率:
    - 交流(AC-3):400 V时18.5 kW;500 V时22 kW;690 V时30 kW
    - 交流(AC-3e):400 V时18.5 kW;500 V时22 kW;690 V时30 kW

    产品特点和优势


    1. 可靠保护:具备CLASS 10脱扣等级,确保精确和及时的过载保护。
    2. 广泛的适用性:能够与S0尺寸的接触器进行组合,适应多种应用场景。
    3. 高可靠性:具有良好的耐冲击性和抗振动能力。
    4. 环境适应性强:能够在极端温度和湿度条件下正常工作。
    5. 多功能性:集成了辅助开关,可提供多种触点配置以满足不同需求。
    6. 易于安装:采用独立安装方式,方便安装和维护。

    应用案例和使用建议


    3RU2126-4PC1热过载继电器常用于自动化生产线和输送系统中,保护电机免受过载损害。例如,在一个需要频繁启动和停止的输送机系统中,该继电器可以有效地监测电机电流,避免电机因长时间过载而损坏。建议在安装时根据具体的应用环境选择合适的触点配置,并定期检查和维护以确保最佳性能。

    兼容性和支持


    3RU2126-4PC1热过载继电器与西门子公司生产的其他电子元器件和设备具有良好的兼容性。公司提供了详细的产品支持和维护信息,包括使用手册、故障排除指南和技术文档。此外,还可以访问官方网站获取更多相关信息和支持服务。

    常见问题与解决方案


    - 问题1:如何进行手动复位?
    - 解决方案:找到继电器上的手动复位按钮,按下并保持一段时间,直到过载指示灯熄灭。

    - 问题2:过载后如何进行自动复位?
    - 解决方案:确保电路恢复正常,然后等待过载继电器自动复位。如果无法自动复位,可能需要手动复位或检查电路状态。
    - 问题3:触点发热如何处理?
    - 解决方案:检查连接线是否松动,确保触点接触良好;检查是否超过额定电流值,必要时更换合适的导线。

    总结和推荐


    综上所述,3RU2126-4PC1热过载继电器是一款高性能、多功能的电机保护装置,适用于多种工业应用场景。其可靠的保护能力和广泛的功能使其在市场上具有很高的竞争力。我们强烈推荐该产品用于需要精确电机保护的工业系统。

3RU21264PC1参数

参数
继电器类型 -
开关功能 -
零件状态 在售
包装方式 盒装

3RU21264PC1厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。
