3RT23252AB00

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述: Contactor, 4 NO, AC-1, 35 A 24 VAC, 50 Hz, 4-pole, 4 NO, Size S0, Spring-type terminal 1 NO + 1 NC integrated
供应商型号: 982-3RT23252AB00
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 其他继电器 3RT23252AB00

3RT23252AB00概述

    3RT2325-2AB00 接触器技术手册

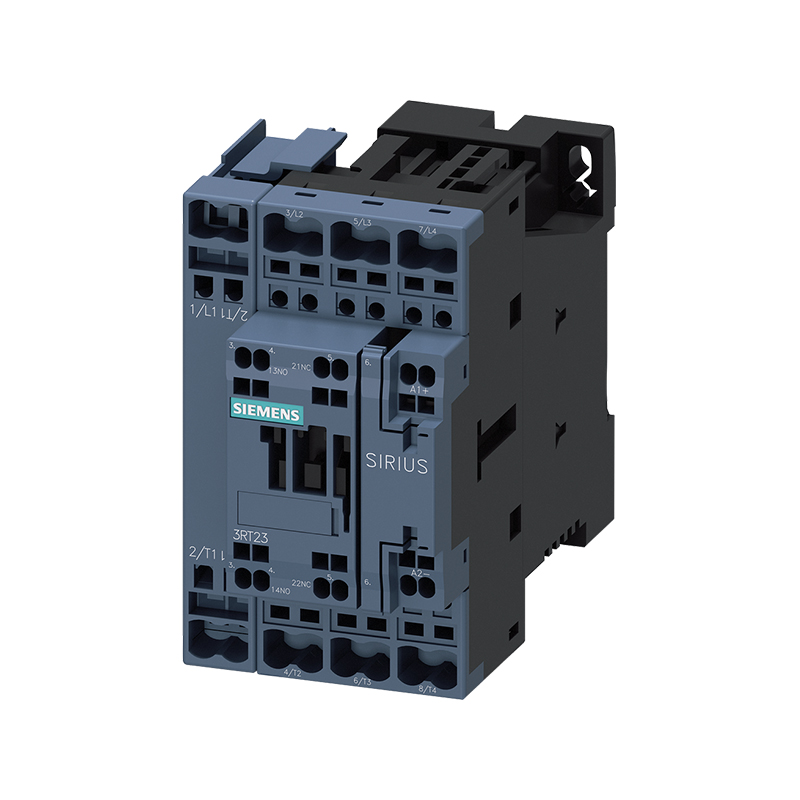

    1. 产品简介


    3RT2325-2AB00 是一款由西门子公司生产的接触器。它是一款4极接触器,主要用于交流电路,其主要功能是控制高电流负载的接通和断开。这款接触器适用于工业自动化、电力传输和分配系统等领域,因其高性能和可靠性而广泛应用于各类工业设备中。

    2. 技术参数


    - 主电路
    - 极数:4
    - 额定电压:AC-1 (400 V)
    - 额定电流:AC-1 (35 A @ 40 °C),(30 A @ 60 °C)
    - 短时承受电流(冷态):最大 10 s 切换时间 @ 40 °C
    - 操作功率:7.5 kW @ AC-3
    - 最小截面积:10 mm²
    - 控制电路
    - 控制电压:24 V AC
    - 控制频率:AC 5000 1/h
    - 闭合延时:9 ... 38 ms
    - 打开延时:4 ... 16 ms
    - 机械数据
    - 安装高度:102 mm
    - 宽度:60 mm
    - 深度:97 mm
    - 安装
    - 安装方式:螺丝固定或导轨卡扣式安装
    - 环境温度:-25 ... +60 °C
    - 相对湿度:95%
    - 兼容性
    - 符合 IEC 60947-4-1 标准
    - 短路保护要求:gG:63 A (690 V, 100 kA)

    3. 产品特点和优势


    3RT2325-2AB00 接触器具备以下独特优势:
    - 高可靠性:具有 1000 万次以上的机械寿命,确保长期稳定运行。
    - 强抗干扰能力:额定值为 6 kV 的浪涌电压抗性,保证在复杂电磁环境下稳定工作。
    - 易于安装和维护:提供多种连接方式,方便灵活地进行安装和维护。
    - 广泛的适用范围:能够在 -25°C 至 +60°C 的环境中稳定工作,适用于各种恶劣环境条件。

    4. 应用案例和使用建议


    - 应用案例:该接触器常用于工业自动化控制系统,例如机床、输送带和其他机械设备。其广泛的应用场景使其成为工业生产中的关键部件。
    - 使用建议:为了充分发挥该接触器的优势,在安装时需要确保良好的散热条件,并按照标准操作规范进行操作以避免过热损坏。在日常维护中定期检查连接点和控制信号的稳定性也很重要。

    5. 兼容性和支持


    - 兼容性:该接触器符合 IEC 60947-4-1 标准,可与同类标准设备兼容。其与西门子其他产品系列也有良好的兼容性。
    - 支持服务:西门子提供了全面的技术支持和售后服务,包括详细的使用手册、常见问题解答、在线技术支持等,确保用户能够快速解决问题。

    6. 常见问题与解决方案


    - Q:接触器无法正常工作怎么办?
    - A:检查电源电压是否符合要求,确认连接线缆是否正确且紧固。若电源正常但接触器仍不工作,则可能需要检查控制信号线路。
    - Q:如何正确连接接触器?
    - A:参考产品手册中的连接图和说明,确保连接线缆的型号和截面符合要求。使用正确的工具压接线缆端头,以确保良好的电气连接。

    7. 总结和推荐


    综上所述,3RT2325-2AB00 接触器以其出色的性能、可靠性和广泛的适用范围,成为了工业自动化领域的优选设备。其在多个应用场景中表现出色,特别是在需要频繁开关高电流负载的场合下,更是得心应手。强烈推荐使用该产品,特别是对于寻求高性能接触器解决方案的企业和工程师来说,它是不可或缺的选择。

3RT23252AB00参数

参数
继电器类型 -
开关功能 -
零件状态 在售
包装方式 盒装

3RT23252AB00厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RT23252AB00数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他继电器 SIEMENS/西门子 3RT23252AB00 3RT23252AB00数据手册
