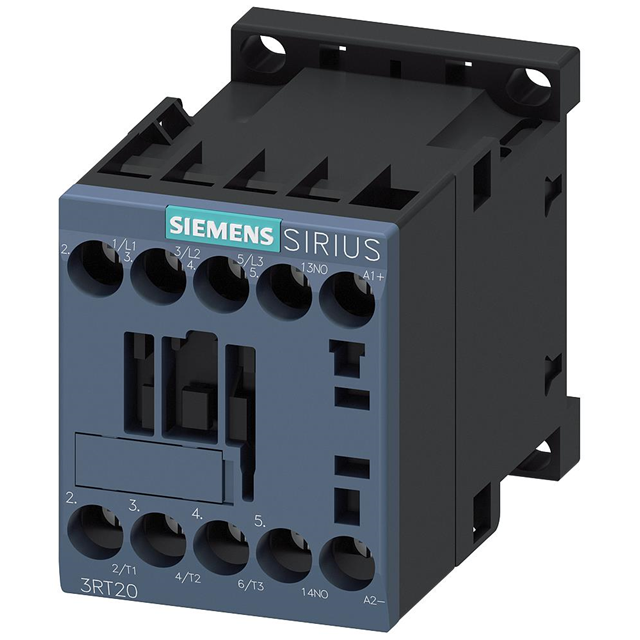

3RT20151JB41

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述: Siemens 控制继电器, 3RT2系列, 触点额定电流 18 A
供应商型号: 982-3RT20151JB41
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 其他继电器 3RT20151JB41

3RT20151JB41概述


    产品简介


    产品类型:功率接触器
    主要功能:用于交流电路中的负载切换,适用于电机控制和其他电气设备。
    应用领域:适用于AC-3负载的应用,如工业自动化、电机控制和建筑设备等领域。

    技术参数


    - 型号:3RT2015-1JB41
    - 额定电流(AC-3):
    - 400V时为7A
    - 500V时为6A
    - 690V时为4.9A
    - 最大操作电压:690V
    - 额定功率:
    - 230V时为1.5kW
    - 400V时为3kW
    - 500V时为3kW
    - 690V时为4kW
    - 主电路接触数:3极
    - 辅助电路接触数:1个常开触点
    - 安装高度:最高2000米
    - 操作温度:
    - 运行期间:-25°C到+60°C
    - 存储期间:-55°C到+80°C
    - 使用寿命:典型值为30,000,000次开关循环
    - 机械冲击:在DC下为6.7g/5ms,4.2g/10ms
    - 电磁兼容性:符合EN标准,通过EMC认证

    产品特点和优势


    优势:
    - 高可靠性:典型值为30,000,000次开关循环,能够适应严苛的工作环境。
    - 宽操作电压范围:从230V到690V,确保了广泛的适用性。
    - 高机械强度:能够在高机械冲击和振动条件下稳定工作。
    - 低功耗:在无负载电流的情况下,功耗仅为2.8W。
    - 兼容性强:适合于多种应用场景,包括电机控制和建筑设备等。

    应用案例和使用建议


    应用场景:
    - 电机控制:适用于AC-3负载的应用,可以作为电机启动和停止的控制装置。
    - 工业自动化:作为控制系统的一部分,用于设备的启动和停止操作。
    使用建议:
    - 在选择合适的导线横截面时,应注意最小横截面的要求(例如,对于AC-1,最小横截面为2.5mm²)。
    - 确保电源电压在控制回路允许的操作范围内(如24V,1.25倍的额定值)。
    - 注意保护装置的正确配置,以保证系统的安全运行。

    兼容性和支持


    兼容性:
    - 与Siemens SIRIUS系列的其他设备兼容,如各种通信模块和辅助开关。
    - 支持多种电压等级和电气特性,适应不同应用需求。
    支持和服务:
    - Siemens提供详尽的技术文档和支持,包括安装指南、操作手册和常见问题解答。
    - 提供在线支持服务,方便客户获取最新的技术支持和信息。

    常见问题与解决方案


    常见问题:
    1. 无法正常启动:
    - 检查电源电压是否在规定的范围内。
    - 确认控制回路接线正确,没有松动。
    2. 频繁跳闸:
    - 检查短路保护设置是否正确。
    - 确认主电路和辅助电路的连接良好。
    3. 操作频率过高导致故障:
    - 检查是否超过了规定的操作频率限制。
    - 调整操作频率或增加辅助设备。
    解决方案:
    1. 调整电源电压:确保电压在额定范围内,必要时更换电源。
    2. 检查接线:确保所有连接点牢固,没有松动。
    3. 更换熔断器:根据负载情况重新配置熔断器。
    4. 降低操作频率:调整操作策略,避免超过频率限制。

    总结和推荐


    综合评估:
    - 3RT2015-1JB41 功率接触器具有高可靠性、宽电压范围和良好的机械强度,非常适合于各种工业自动化和电机控制应用。
    - 主要优点包括:
    - 广泛的适用性和高度的灵活性
    - 长寿命和高机械强度
    - 稳定的操作性能和较低的功耗
    - 强大的技术支持和详尽的文档支持
    推荐:
    - 强烈推荐:这款产品具有很高的可靠性和广泛的应用场景,特别适合需要高可靠性的工业应用。

3RT20151JB41参数

参数
继电器类型 -
开关功能 3P
长*宽*高 45mm*73mm*57.5mm
安装方式 DIN导轨安装,底座安装,螺纹安装
零件状态 在售
包装方式 盒装

3RT20151JB41厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RT20151JB41数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他继电器 SIEMENS/西门子 3RT20151JB41 3RT20151JB41数据手册
