3SU14013BA005AA0

产品分类: 按钮开关
厂牌: SIEMENS/西门子
产品描述: Siemens 带灯按钮座, SIRIUS ACT系列
供应商型号: 982-3SU14013BA005AA0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 按钮开关 3SU14013BA005AA0

3SU14013BA005AA0概述

    3SU1401-3BA00-5AA0 LED Module 技术手册

    产品简介

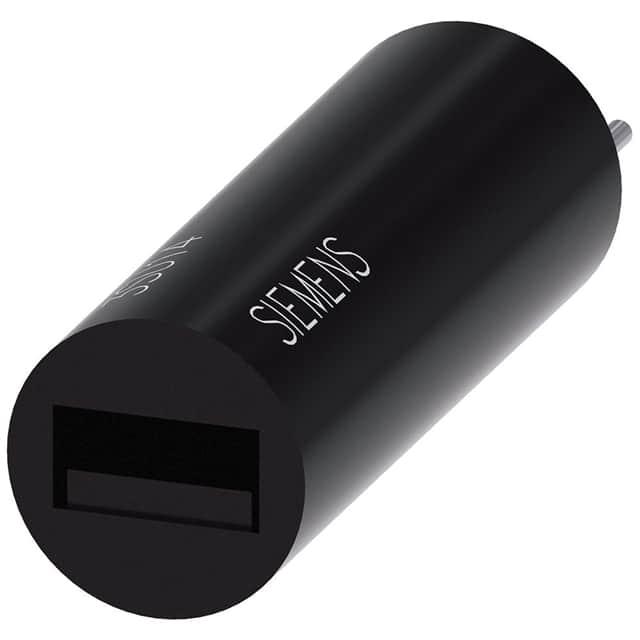

    3SU1401-3BA00-5AA0 是一款由西门子公司生产的集成式LED模块。这款模块适用于印刷电路板(PCB),拥有一个内置的LED灯,工作电压为5V直流电,发出琥珀色光线。模块采用焊盘连接方式,确保可靠安装。作为 SIRIUS ACT 系列的一部分,它广泛应用于需要指示灯的工业自动化控制和显示场合。

    技术参数


    - 基本组件: 内置二极管,不包含灯变压器或系列电阻
    - 绝缘电压: 额定值为30V
    - 污染等级: 3级
    - 电压类型: 直流
    - 冲击电压耐受力: 额定值为0.8kV
    - 最大消耗电流: 20mA
    - 防护等级: IP40(外壳),IP20(接线端子)
    - 冲击抗性: 符合IEC 60068-2-27标准,半波正弦波15g/11ms
    - 振动抗性: 符合IEC 60068-2-6标准,频率范围10...500Hz时为5g;符合EN 61373标准的铁路应用等级1,类别B
    - 工作周期: 典型值为100,000小时
    - 操作温度: 运行期间:-25°C 至 +70°C;存储期间:-40°C 至 +80°C
    - 环境分类: 根据IEC 60721分类为3M6、3S2、3B2、3K6(相对空气湿度10%至95%,运行时不允许冷凝)

    产品特点和优势


    - 高可靠性: 模块的冲击和振动抗性经过严格测试,确保在恶劣环境中依然稳定运行。
    - 长寿命: 100,000小时的工作周期保证了长期的使用稳定性。
    - 宽工作温度范围: -25°C 至 +70°C 的运行温度范围使其适合各种工业环境。
    - 环保认证: 符合IEC 81346-2标准,确保材料无害,满足环保要求。

    应用案例和使用建议


    3SU1401-3BA00-5AA0 LED模块非常适合用于工业控制面板和设备上,如机器状态监控、故障报警等场景。对于在高温、高湿度环境下工作的设备,建议额外加强散热和防潮措施,以延长使用寿命。

    兼容性和支持


    - 兼容性: 适用于大多数标准印刷电路板,易于集成到现有系统中。
    - 支持服务: 西门子提供详细的安装指导和售后服务,用户可通过技术支持热线或官方网站获取更多信息。

    常见问题与解决方案


    - Q: 模块无法正常点亮
    - A: 检查电源连接是否正确,确保供电电压在额定范围内。
    - Q: 模块灯光亮度不足
    - A: 检查是否有外部电磁干扰,尝试增加屏蔽或改变安装位置。
    - Q: 模块过热
    - A: 确保安装空间有足够的通风,减少周围电子设备的干扰。

    总结和推荐


    总体而言,3SU1401-3BA00-5AA0是一款功能强大、可靠性高的LED模块,适用于多种工业应用。凭借其稳定的性能和广泛的适用性,推荐在需要长时间稳定工作的应用场景中使用。用户可从西门子官方网站获取更多详细信息和支持服务,确保模块的最佳使用效果。

3SU14013BA005AA0参数

参数
开关配置 -
电流额定值 20mA
最大直流触点电压 -
执行器类型 -
面板开孔尺寸 -
最大交流触点电压 -
电气寿命 -
开关功能 -
机械寿命 -
指示颜色 -
零件状态 在售
包装方式 盒装

3SU14013BA005AA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3SU14013BA005AA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 按钮开关 SIEMENS/西门子 3SU14013BA005AA0 3SU14013BA005AA0数据手册

3SU14013BA005AA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 109.1124 ¥ 921.9998
10+ $ 100.0728 ¥ 845.6152
25+ $ 94.899 ¥ 801.8966
50+ $ 90.93 ¥ 768.3585
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
