首页  >  产品百科  >  3RT25351AB00

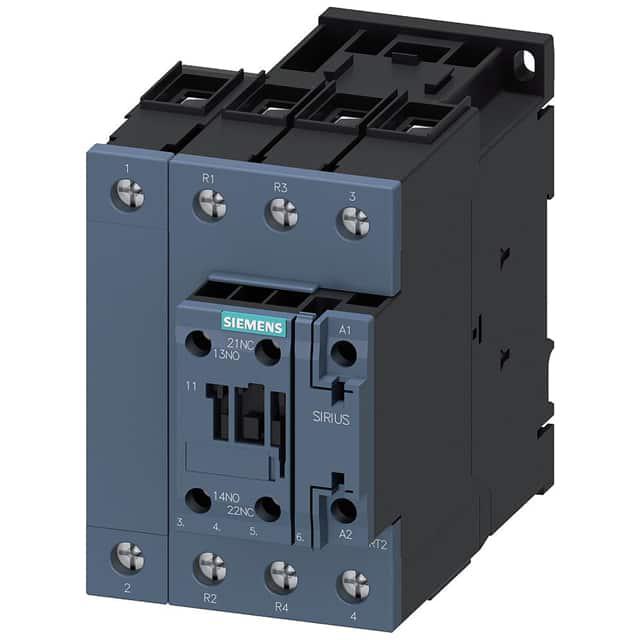

3RT25351AB00

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述: Power contactor, AC-3 40 A, 18.5 kW/400 V 2 NO + 2 NC 24 VAC, 50 Hz 4-pole size S2 screw terminals 1 NO + 1 NC integrated
供应商型号: 982-3RT25351AB00
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 其他继电器 3RT25351AB00

3RT25351AB00概述

    #

    产品简介


    Siemens 的 3RT2535-1AB00 是一款专为工业自动化设计的交流接触器,属于 Sirus 系列。它主要用于控制电机和其他负载的开关操作,适用于工业配电系统中。这款接触器具备 4 极配置,主要功能是在交流电路中进行负载的接通和断开操作。典型的应用领域包括电机控制、配电系统、工业机械等领域。

    技术参数


    基本规格
    - 型号: 3RT2535-1AB00
    - 品牌: Siemens
    - 类型: 接触器
    - 尺寸: S2
    性能参数
    - 额定电流 (AC-3): 35 A
    - 额定功率 (AC-3): 18.5 kW / 400 V
    - 操作频率 (AC-1): 最大 1200 次/小时
    - 电源电压: 24 V AC
    - 操作延迟: 闭合时间 10 ... 80 ms,分断时间 10 ... 18 ms
    电气特性
    - 主触点: 2个常开 (NO) + 2个常闭 (NC)
    - 辅助触点: 1个常开 (NO) + 1个常闭 (NC)
    - 绝缘电压:
    - 主电路: 690 V (污染等级 3)
    - 辅助电路: 690 V (污染等级 3)
    - 浪涌电压:
    - 主电路: 6 kV
    - 辅助电路: 6 kV
    - 最大允许电压: 400 V (用于保护隔离)
    工作环境
    - 安装高度: 海拔不超过 2000 米
    - 操作温度:
    - 运行: -40 ... +70°C
    - 存储: -55 ... +80°C
    - 相对湿度:
    - 最低 10%
    - 在 55°C 时最高 95%
    机械寿命
    - 机械操作次数:
    - 接触器: 10,000,000 次
    - 加入电子优化辅助开关模块: 5,000,000 次

    产品特点和优势


    1. 高可靠性: 具备出色的电气和机械寿命,适用于频繁操作的场合。
    2. 多功能性: 配备 4 个主触点和 2 个辅助触点,可实现多种电气功能。
    3. 坚固耐用: 高达 6 kV 的浪涌电压耐受能力,确保在恶劣环境中稳定运行。
    4. 宽广的操作范围: 支持广泛的操作电压和频率范围,适用性强。

    应用案例和使用建议


    应用案例
    3RT2535-1AB00 适用于控制 400 V 三相交流电系统的电机和负载。例如,在一个工业生产线上,该接触器可以用来控制一条生产线上的电机启动和停止。
    使用建议
    1. 安装注意事项: 确保接触器垂直安装,并留有足够的空间以散热。避免在高温或高湿度环境下长时间运行。
    2. 保护措施: 在连接到主电路时,建议使用适当的短路保护装置(如 gG 型保险丝),确保系统的安全性。
    3. 定期检查: 定期检查接触器的机械和电气性能,确保其正常工作。特别是对辅助触点进行可靠性测试。

    兼容性和支持


    - 兼容性: 该接触器与 Siemens 的其他控制系统高度兼容,方便集成。
    - 支持服务: Siemen 提供详尽的技术文档和支持,包括安装指南、维护手册和技术咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 触点故障 | 定期检查触点状态并进行清洁或更换 |
    | 动作延迟增加 | 检查线圈电阻,必要时更换线圈 |
    | 发热异常 | 检查接线是否松动,确保良好的散热条件 |

    总结和推荐


    总体来说,3RT2535-1AB00 是一款高性能的接触器,具备优异的可靠性和广泛的适用性。无论是对于新建项目还是现有系统的升级,都是非常理想的选择。鉴于其多功能性和高可靠性,强烈推荐在工业应用中使用。

3RT25351AB00参数

参数
开关功能 -
继电器类型 -
零件状态 在售
包装方式 盒装

3RT25351AB00厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RT25351AB00数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他继电器 SIEMENS/西门子 3RT25351AB00 3RT25351AB00数据手册

3RT25351AB00封装设计

查看详情并下载
Symbol
Footprint
3D Model
