3RT20371AH20

产品分类:
厂牌: SIEMENS/西门子
产品描述:
供应商型号: 982-3RT20371AH20
供应商: Mouser
标准整包数: 1
SIEMENS/西门子  3RT20371AH20

3RT20371AH20概述

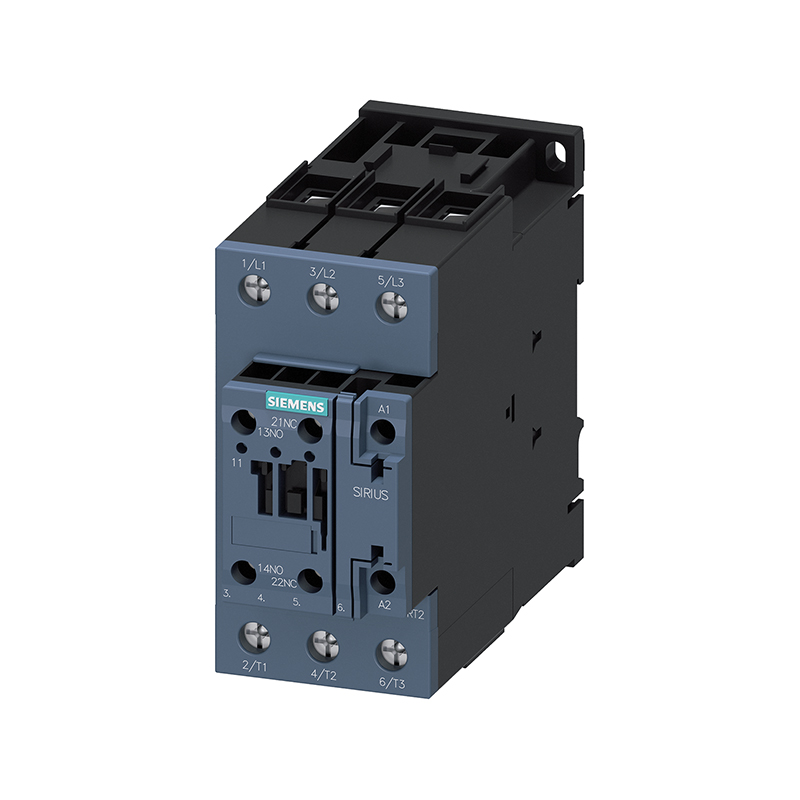

    3RT2037-1AH20 电子接触器技术手册

    产品简介


    3RT2037-1AH20 是一款由西门子公司生产的 SIRIUS 系列电子接触器,主要应用于交流和直流系统中,用于控制电机和其他高电流负载。这款接触器具备 3 极设计,额定电流为 65 A,功率容量高达 30 kW(在 400 V 下),适用于 AC-3 应用场景。它配备了 1 个常开触点(NO)和 1 个常闭触点(NC),并且可以支持最多 2 个辅助开关。该接触器采用螺丝端子连接方式,适用于各种工业自动化控制系统。

    技术参数


    - 型号: 3RT2037-1AH20
    - 电压范围: 48 V AC
    - 频率: 50/60 Hz
    - 功率容量: 30 kW(在 400 V 下)
    - 额定电流: 65 A(AC-3 400 V)
    - 主要电路额定值: 3 条线路,3 个 NO 触点
    - 控制电压: 48 V AC(50 Hz/60 Hz)
    - 主触点耐受短路电流:
    - 冷态下:1055 A(限于 1 秒内零电流开关)
    - 冷态下:730 A(限于 5 秒内零电流开关)
    - 冷态下:520 A(限于 10 秒内零电流开关)
    - 冷态下:336 A(限于 30 秒内零电流开关)
    - 冷态下:272 A(限于 60 秒内零电流开关)
    - 主触点操作温度范围: -25°C 到 +60°C(运行),-55°C 到 +80°C(存储)
    - 安装高度限制: 最大 2000 米
    - 连接方式: 螺丝端子

    产品特点和优势


    - 高可靠性: 机械寿命高达 10,000,000 次开关操作。
    - 高冲击电阻: 主电路额定冲击电压达 6 kV,辅助电路额定冲击电压也达 6 kV。
    - 低功耗: 在热态下每个极的功率损耗仅为 3.8 W。
    - 辅助功能: 可选配电子优化辅助开关模块,进一步提升系统的安全性和稳定性。
    - 多功能性: 适用于多种电气应用场景,如单相和三相电机的控制。

    应用案例和使用建议


    3RT2037-1AH20 接触器广泛应用于工业自动化设备、电机控制系统等领域。例如,在风力发电系统中,它可以用于控制发电机与电网之间的连接。为了提高系统的稳定性和效率,建议:
    - 在选择配套电缆时,确保使用符合规定的最小横截面积(如 AC-1 额定值下的 25 mm²)。
    - 在安装过程中遵循制造商推荐的安装高度和间距,以保证接触器的最佳性能。

    兼容性和支持


    - 兼容性: 该接触器可以与其他标准电气组件和设备无缝对接,例如符合 IEC 60947 标准的设备。
    - 支持服务: 西门子公司提供详细的技术手册、常见问题解答(FAQs)、在线技术支持等,以帮助用户解决使用中可能遇到的问题。

    常见问题与解决方案


    1. 问题: 接触器无法正常吸合
    - 解决方案: 检查控制电源电压是否在额定范围内(48 V AC,50 Hz/60 Hz)。
    2. 问题: 接触器发出异常噪声
    - 解决方案: 检查是否有外部电磁干扰,确保所有连接紧固且正确。
    3. 问题: 接触器过热
    - 解决方案: 检查环境温度是否超出规定范围,确保有足够的通风散热。

    总结和推荐


    3RT2037-1AH20 电子接触器是一款高性能、高可靠性的产品,特别适合于需要频繁启动、停止和控制高电流负载的应用场景。它的坚固耐用和灵活多样的功能使其成为许多工业应用的理想选择。综上所述,强烈推荐在相关应用中使用该产品。

3RT20371AH20参数

参数
包装方式 盒装

3RT20371AH20厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RT20371AH20数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 SIEMENS/西门子 3RT20371AH20 3RT20371AH20数据手册
