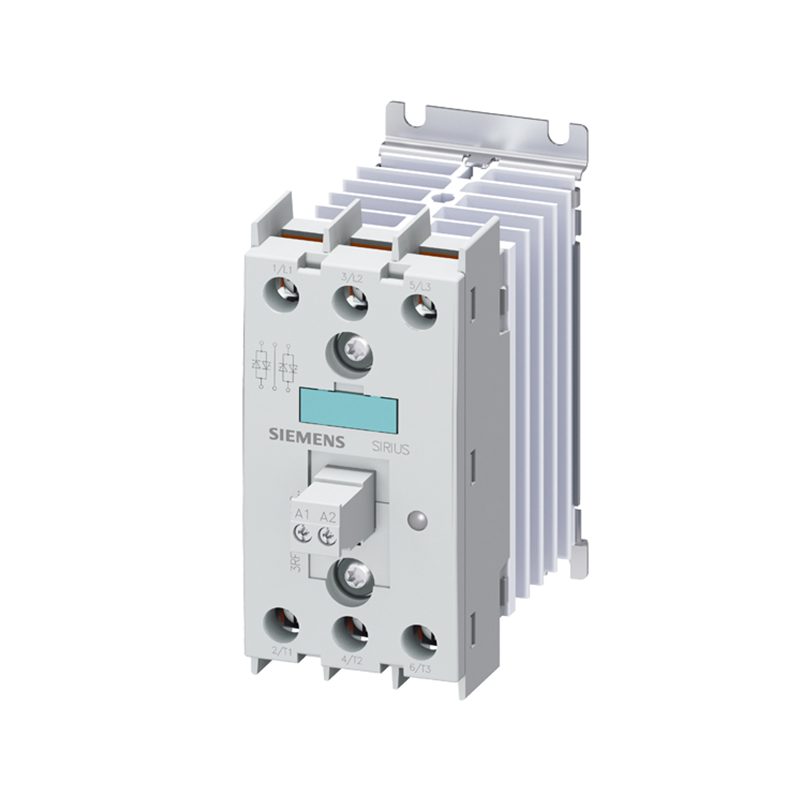

3RF24 10-1AB45

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述:
供应商型号:
供应商:
标准整包数: 0
SIEMENS/西门子 其他继电器 3RF24 10-1AB45

3RF24 10-1AB45概述

    SIRIUS Solid-State Relays: Comprehensive Overview and Analysis

    1. 产品简介


    SIRIUS 固态开关设备系列中的固态继电器是旨在适应高切换频率的应用场合的电子组件。它们广泛应用于电阻负载控制器、电气加热控制和传送系统中的阀门和电机控制等领域。这些继电器有多种型号,提供紧凑且节省空间的设计,并适用于不同的安装环境。例如,3RF21 型固态继电器宽度为 22.5 毫米,而 3RF20 和 3RF22 型则为 45 毫米,可以满足不同负载和电流需求的应用场合。

    2. 技术参数


    | 类型 | 参数 |

    | 工作温度 | 运行期间:-25°C 至 +60°C;存储期间:-55°C 至 +80°C |
    | 安装海拔 | 0 米至 1000 米;超过 1000 米时降额使用 |
    | 冲击强度 | 符合 IEC 60068-2-27 标准,15/11 g/ms |
    | 振动强度 | 符合 IEC 60068-2-6 标准,2 g |
    | 防护等级 | IP20 |
    | 电磁兼容性
    | - 辐射干扰电压 | 符合 IEC 60947-4-3 标准,工业应用等级 A |
    | - 干扰抗扰度
    | 静电放电 | 符合 IEC 61000-4-2 标准,接触放电 4 kV,空气放电 8 kV,行为标准 2 |
    | 射频场感应 | 符合 IEC 61000-4-6 标准,0.15 MHz 至 80 MHz,行为标准 1 |
    | 突波 | 符合 IEC 61000-4-4 标准,2/5.0 kHz 行为标准 1 |
    | 雷击 | 符合 IEC 61000-4-5 标准,导体对地 2 kV,导体对导体 1 kV,行为标准 2 |

    3. 产品特点和优势


    SIRIUS 固态继电器具有多个显著特点,包括紧凑设计、宽泛的工作温度范围和出色的电磁兼容性。特别是“零点切换”版本适用于电阻负载,可在零电压状态下激活功率半导体,从而减少操作过程中的噪声。此外,不同类型的继电器提供了不同的连接方法和控制电压选择,以适应各种负载条件。

    4. 应用案例和使用建议


    固态继电器通常用于频繁切换电阻负载的场合,如空间加热器的启停控制。对于高振动环境的应用,推荐使用弹簧夹终端连接系统以确保高度的抗振动能力。在安装过程中,建议仔细考虑热沉的选择和散热措施,以确保继电器的稳定运行。此外,在特定的工业环境中,可能需要使用滤波器来降低传导干扰。

    5. 兼容性和支持


    固态继电器与现有的熔断器安装系统兼容,可以在无熔丝馈送和熔丝馈送之间灵活选择。为了更好地保护设备,建议使用西门子推荐的 SITOR 半导体保护保险丝。在公用电网络中使用时,可能需要额外的滤波措施来满足电磁兼容性要求。

    6. 常见问题与解决方案


    1. Q: 继电器无法正常工作怎么办?
    - A: 首先检查电源电压是否符合规定,然后确认接线正确无误,最后检查是否有过载现象。

    2. Q: 如何确定合适的继电器型号?
    - A: 根据负载电流和电网电压进行计算,并参考产品技术手册中的图表验证选择的正确性。

    7. 总结和推荐


    SIRIUS 固态继电器凭借其高可靠性和灵活性,在高频切换应用中表现出色。它们特别适合于需要低噪声和耐振动的应用场景,如办公环境或医院。对于追求稳定性和易用性的客户,强烈推荐使用 SIRIUS 固态继电器系列,以确保长期可靠的性能表现。

3RF24 10-1AB45厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RF24 10-1AB45数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他继电器 SIEMENS/西门子 3RF24 10-1AB45 3RF24 10-1AB45数据手册
