3SU14002AA103BA0

产品分类: 按钮开关
厂牌: SIEMENS/西门子
产品描述: Siemens 按钮触点, SIRIUS ACT系列, 1 常开触点, 5 → 500V 交流/直流
供应商型号: 3SU14002AA103BA0
供应商: 国内现货
标准整包数: 1

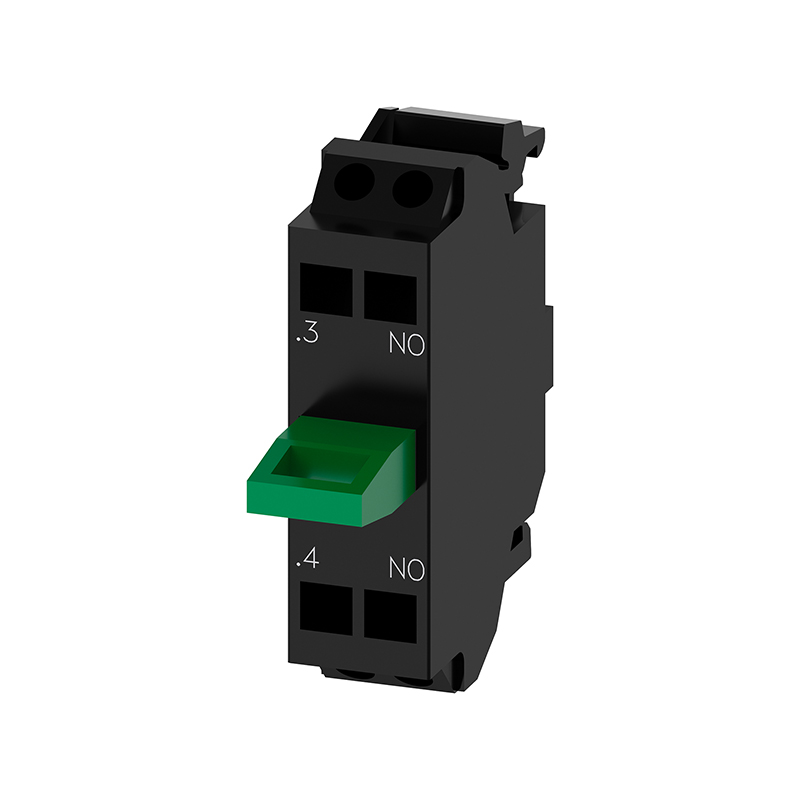

SIEMENS/西门子 按钮开关 3SU14002AA103BA0

3SU14002AA103BA0概述

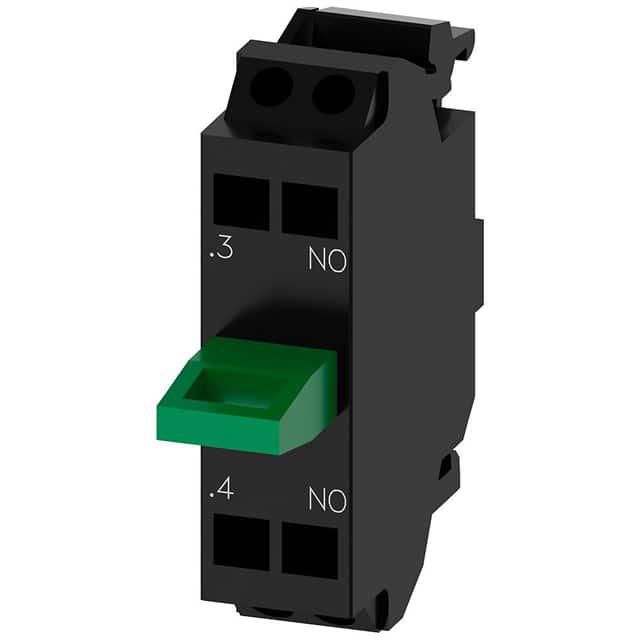

    # SIRIUS ACT 接触模块 3SU1400-2AA10-3BA0 技术手册

    产品简介


    SIRIUS ACT 系列接触模块是一种具有高可靠性的电气组件,适用于广泛的工业自动化控制应用。本产品型号为 3SU1400-2AA10-3BA0,配备一个单极开关元件,支持常开(NO)接点,采用弹簧端子设计,可进行地面安装。每包最小订购量为 5 个或其倍数。该产品以其卓越的耐用性和广泛应用性而著称。

    技术参数


    - 功能:具备正向断开能力
    - 绝缘电压:额定值 500 V
    - 污染等级:3 级
    - 电压类型:操作电压和输入电压均为交流/直流
    - 冲击电压抗性:额定值 6 kV
    - 防护等级:外壳防护等级 IP40,端子防护等级 IP20
    - 振动抗性:根据 IEC 60068-2-6 标准,频率范围 10...500 Hz 时,抗性为 5 g;对于铁路应用,根据 DIN EN 61373 分类 1,类别 B
    - 机械寿命:典型 10,000,000 次开关循环
    - 电气寿命:典型 10,000,000 次开关循环
    - 热电流:10 A
    - 持续电流:符合 C 特性标准的微型断路器,额定值为 10 A
    - 额定工作电压:交流电:5...500 V(50 Hz 和 60 Hz);直流电:5...500 V
    - 操作频率:最大 3,600 次/小时
    - 接触可靠性:误动作概率为 1 次/1 亿次(17 V, 5 mA),1 次/1 千万次(5 V, 1 mA)

    产品特点和优势


    该接触模块设计坚固,适合各种恶劣环境下的工业应用。其独特的弹簧端子设计提供了稳定的电气连接,并且具备出色的振动和冲击抗性。此外,其宽泛的工作温度范围(-25°C 至 +70°C)确保了其在极端环境中的可靠性。

    应用案例和使用建议


    应用案例
    此接触模块广泛应用于工厂自动化、过程控制以及铁路控制系统等领域。例如,在自动化生产线中,它可以用作控制电路的关键部件,确保生产线的安全和高效运行。
    使用建议
    在使用过程中,需要注意环境温度的影响,特别是在极端环境下使用时。建议在系统安装前对设备进行全面检查,确保其符合所需的电气和机械参数要求。此外,定期维护和检测可以延长产品的使用寿命。

    兼容性和支持


    该接触模块支持与多种电气设备和系统兼容,适用于不同的应用场景。制造商提供全面的技术支持和售后服务,包括详细的使用手册、技术咨询以及故障排除服务。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:检查接触面是否有灰尘或杂质,并清洁端子以确保良好的电气接触。
    2. 问题:操作频率过高导致过热
    - 解决方案:降低操作频率,并确保设备处于适宜的工作温度范围内。必要时可以加装散热装置。
    3. 问题:安装不当导致接触不稳定
    - 解决方案:严格按照安装指南进行正确安装,确保接触模块稳固地固定在底座上。

    总结和推荐


    综上所述,3SU1400-2AA10-3BA0 接触模块是一款功能强大、性能可靠的电气组件。其优异的机械和电气寿命、广泛的温度适应性及广泛的兼容性使其成为许多工业应用的理想选择。对于需要稳定可靠控制系统的项目,我们强烈推荐使用此款接触模块。

3SU14002AA103BA0参数

参数
面板开孔尺寸 -
机械寿命 -
最大交流触点电压 -
开关功能 -
指示颜色 -
最大直流触点电压 -
电气寿命 -
电流额定值 10A
开关配置 SPST-NO
执行器类型 -
安装方式 弹簧安装
零件状态 在售
包装方式 散装
