3RT10566AM36

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述: Power contactor, AC-3 185 A, 90 kW/400 V AC (50-60 Hz)/
供应商型号: 982-3RT10566AM36
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 其他继电器 3RT10566AM36

3RT10566AM36概述

    # 3RT1056-6AM36 Power Contactor 技术手册

    产品简介

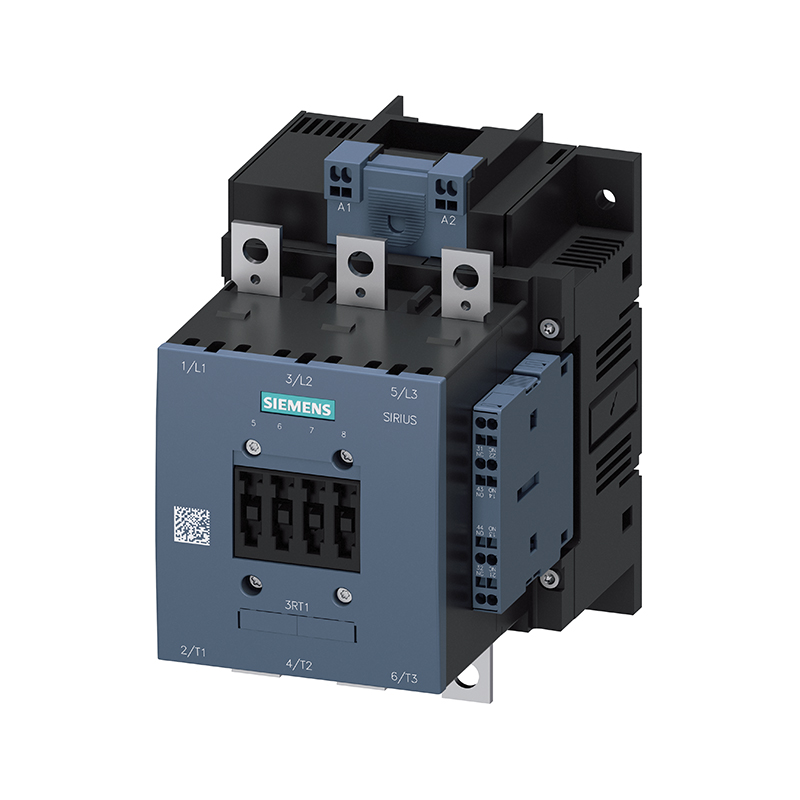

    3RT1056-6AM36 是一款由西门子公司生产的高可靠性、高性能的功率接触器,主要应用于交流电系统中。这款接触器的设计旨在满足广泛的工业应用需求,如电动机控制、能源管理和配电系统等。它具有多种电气特性,能够处理大电流和高压环境,是工业自动化领域的理想选择。

    技术参数


    以下是该产品的核心技术参数:
    - 额定电流(AC-3):最大185 A
    - 额定功率(AC-3):
    - 400 V: 90 kW
    - 500 V: 132 kW
    - 690 V: 160 kW
    - 1000 V: 90 kW
    - 辅助电路:2个常开(NO)+ 2个常闭(NC)触点
    - 安装尺寸:高度172 mm,宽度120 mm,深度170 mm
    - 控制电压:交流200-220 V,直流200-220 V
    - 工作温度范围:
    - 操作环境:-25°C 至 +60°C
    - 存储环境:-55°C 至 +80°C
    - 浪涌电压电阻:
    - 主电路额定值:8 kV
    - 辅助电路额定值:6 kV
    - 冲击抵抗:8.5g / 5 ms 和 4.2g / 10 ms (矩形脉冲)
    - 机械寿命:10,000,000次操作周期

    产品特点和优势


    - 高效耐用:额定电流和功率高,适用于大电流和高压环境,机械寿命长。
    - 多功能性:集成了多种电气特性,可适应不同应用场景的需求。
    - 安全可靠:具有优秀的绝缘和抗干扰能力,确保长期稳定运行。
    - 易于安装和维护:采用模块化设计,安装简便且易于维护。

    应用案例和使用建议


    应用案例
    3RT1056-6AM36 主要应用于工业自动化领域,特别是在电机控制和配电系统中。例如,在电动机启动和停止过程中,它可以有效保护电路,防止过载和短路。
    使用建议
    - 在使用前,请确保接触器的工作环境温度和海拔高度符合手册规定。
    - 定期检查接触器的连接情况,确保各部件紧固。
    - 遵循手册中的维护指南进行定期维护,以延长使用寿命。

    兼容性和支持


    3RT1056-6AM36 可与其他标准的电气设备兼容,方便集成到现有系统中。西门子公司提供全面的技术支持和售后服务,包括产品手册、在线资源库、客户服务热线等,确保客户能够快速获得所需的帮助和支持。

    常见问题与解决方案


    常见问题
    1. 接触器不动作
    - 解决方案:检查控制电源是否正常,确认接触器线圈是否损坏。
    2. 触点烧蚀
    - 解决方案:清洁触点,必要时更换新的触点。
    3. 接触器过热
    - 解决方案:确保接触器的散热条件良好,避免负载过大导致过热。

    总结和推荐


    3RT1056-6AM36 功率接触器凭借其高效的性能、坚固的结构和广泛的应用领域,成为工业自动化领域的优选产品。无论是从技术参数还是实际应用效果来看,它都具备显著的优势。我们强烈推荐这一款产品给需要高可靠性、高性能接触器的用户。

3RT10566AM36参数

参数
继电器类型 -
开关功能 -
零件状态 在售
包装方式 盒装
