3RU2126-1JJ0

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述: 3P
供应商型号: Q-3RU2126-1JJ0
供应商: 期货订购
标准整包数: 1

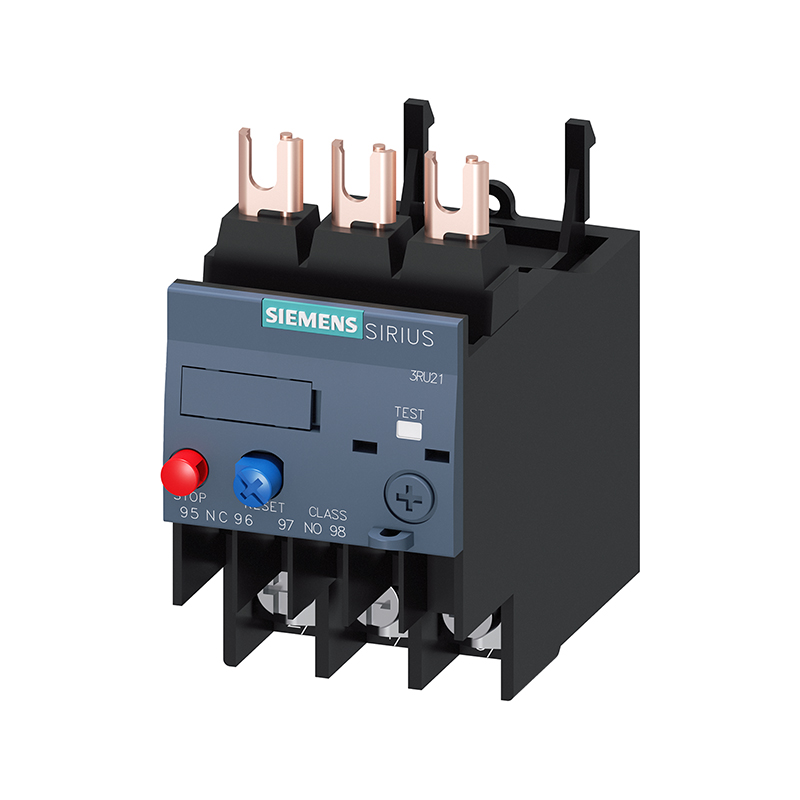

SIEMENS/西门子 其他继电器 3RU2126-1JJ0

3RU2126-1JJ0概述

    电子元器件产品技术手册:Siemens 3RU2126-1JJ0

    产品简介


    产品名称: Siemens 3RU2126-1JJ0
    品牌: SIRIUS
    产品类型: 热过载继电器(Thermal Overload Relay)
    应用领域: 这款过载继电器主要用于电机保护,适用于额定电流范围为7.0至10安培的三相交流电机,且工作环境要求较高。

    技术参数


    - 尺寸规格:
    - 过载继电器尺寸: S0
    - 接触器尺寸: 公司定制S0
    - 功耗:
    - 热运行状态下的功率损耗: 6.6瓦/极(每极2.2瓦)
    - 绝缘电压:
    - 污染等级3下的交流额定值: 690伏特
    - 冲击电压等级:
    - 额定值: 6千伏特
    - 最大允许隔离电压:
    - 辅助电路之间: 440伏特
    - 主电路和辅助电路之间: 440伏特
    - 机械耐久性:
    - 根据IEC 60068-2-27标准: 8g / 11ms
    - 防爆等级:
    - ATEX指令认证: Ex II (2) GD
    - ATEX指令合格证书: DMT 98 ATEX G 001
    - 环境适应性:
    - 安装海拔高度: 最大2000米
    - 操作环境温度: -40°C 至 +70°C
    - 存储温度: -55°C 至 +80°C
    - 运输温度: -55°C 至 +80°C
    - 温度补偿范围: -40°C 至 +60°C
    - 操作相对湿度: 10% 至 95%
    - 主要电路参数:
    - 极数: 3
    - 可调过载释放电流响应值: 7至10安培
    - 额定工作电压: 690伏特
    - 额定工作频率: 50至60赫兹
    - 额定操作电流: 10安培
    - 额定AC-3操作功率:
    - 400伏特:4千瓦
    - 500伏特:5.5千瓦
    - 690伏特:7.5千瓦
    - 辅助电路参数:
    - 辅助开关设计: 集成
    - NC触点数量: 1个
    - NO触点数量: 1个
    - CO触点数量: 0个
    - 辅助触点操作电流:
    - 交流15类:24伏特下3安培,110伏特下3安培,120伏特下3安培,125伏特下3安培,230伏特下2安培,400伏特下1安培
    - 直流13类:24伏特下2安培,60伏特下0.3安培,110伏特下0.22安培,125伏特下0.22安培,220伏特下0.11安培
    - 辅助触点额定值: UL B600 / R300
    - 保护和监控功能:
    - 跳闸等级: CLASS 10
    - 过载释放设计: 热式
    - 全负载电流:
    - 480伏特下:10安培
    - 600伏特下:10安培
    - 短路保护:
    - 保险丝设计:
    - 辅助开关短路保护:快熔:6安培,快速:10安培

    产品特点和优势


    - 高可靠性: 经过严格的环境测试,能够在极端条件下稳定工作。
    - 多功能性: 配备多种触点类型,满足不同应用场景需求。
    - 易于安装和维护: 采用模块化设计,便于现场安装和后续维护。
    - 广泛认证: 符合ATEX防爆标准,并通过UL/CSA安全认证,适合于危险区域使用。
    - 集成温度补偿功能: 可在宽泛的温度范围内稳定工作。

    应用案例和使用建议


    - 应用案例: 用于化工、石油、天然气等行业中的电机保护,确保长时间连续运行时的安全可靠。
    - 使用建议:
    - 在高温环境中使用时,注意散热措施。
    - 严格遵循规定的安装和接线步骤,避免接触不良引发故障。
    - 定期进行维护检查,以确保长期可靠的运行。

    兼容性和支持


    - 兼容性: 可与各种标准接触器配合使用,实现高效可靠的控制。
    - 厂商支持: 提供全面的技术文档、培训和支持服务,帮助用户解决问题并优化系统配置。

    常见问题与解决方案


    - 问题: 过载继电器无法正常工作。
    - 解决方案: 检查电源电压是否符合要求,确认安装和接线无误。
    - 问题: 辅助触点损坏。
    - 解决方案: 更换损坏的触点,并重新连接。

    总结和推荐


    这款Siemens 3RU2126-1JJ0热过载继电器具备出色的防护性能和丰富的功能,非常适合应用于需要高可靠性的电机保护场合。强烈推荐在涉及危险区域和恶劣环境的应用中使用此产品,其综合性能卓越,市场竞争力强。

3RU2126-1JJ0参数

参数
继电器类型 -
开关功能 3P
零件状态 在售
包装方式 盒装
