3RF23 50-1AA14概述

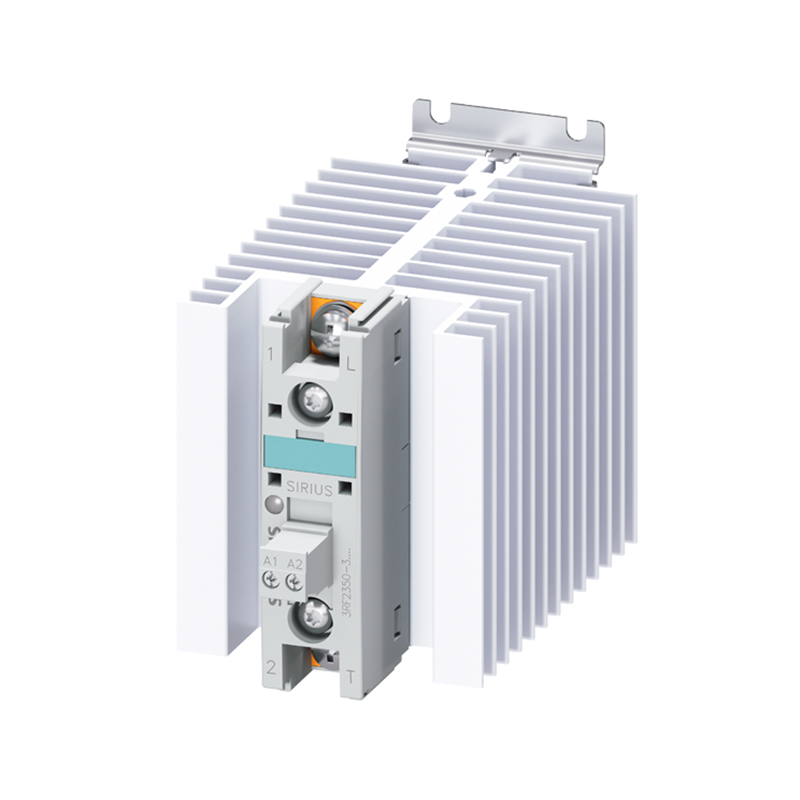

    # Siemens 3RF2350-1AA14 固态接触器技术手册

    产品简介


    Siemens 3RF2350-1AA14 是一款固态接触器,适用于单相交流电路。其主要功能是实现零点切换,广泛应用于各种工业自动化系统中,特别是在需要高可靠性和低功耗的应用场景中。该接触器能够控制额定电流范围内的负载,具备出色的电气特性和工作稳定性。

    技术参数


    主要技术规格
    - 型号:3RF2350-1AA14
    - 制造商:西门子(Siemens)
    - 功能:零点切换
    - 额定电流:50 A(AC-51)
    - 电压范围:48 V 至 460 V(AC)
    工作条件
    - 操作频率:50 Hz / 60 Hz
    - 环境温度:-25°C 至 +60°C(操作),-55°C 至 +80°C(存储)
    - 海拔高度:≤ 1000 米
    - 绝缘电压:600 V
    - 防护等级:IP20(前面板)
    绝缘与保护
    - 绝缘电压:600 V
    - 绝缘污染等级:3
    - 冲击和振动测试:15g / 11ms(IEC 60068-2-27),2g(IEC 60068-2-6)
    - 浪涌电压等级:6 kV
    连接与安装
    - 连接方式:螺钉终端
    - 连接导线规格:
    - 主电路:1.5 mm² 至 6 mm²
    - 辅助和控制电路:0.5 mm² 至 2.5 mm²
    - 安装尺寸:高度 100 mm,宽度 67 mm,深度 141 mm
    控制电路
    - 控制电源电压:24 V AC/DC
    - 控制电流:交流 15 mA,直流 20 mA
    - 延迟时间:ON 延时 1 ms,OFF 延时 15 ms

    产品特点和优势


    1. 零点切换:确保电弧最小化,提高系统的安全性和可靠性。
    2. 宽电压范围:适用范围广,适应多种供电环境。
    3. 紧凑设计:占用空间小,适合密集安装场合。
    4. 高效节能:在额定负载下,功率损耗仅 54 W,无负载时典型损耗仅为 0.5 W。
    5. 高抗干扰能力:符合多种电磁兼容标准,适用于复杂电磁环境。
    6. 兼容性强:可搭配多种辅助设备和配件,如终端盖、转换器和负载监控器。

    应用案例和使用建议


    应用案例
    3RF2350-1AA14 在工业自动化系统中得到广泛应用,例如电动机控制、加热系统控制以及照明控制系统。其稳定的零点切换功能可以有效减少启动电流冲击,提高系统的稳定性和使用寿命。
    使用建议
    - 确保安装在干燥、无腐蚀性气体的环境中,以延长使用寿命。
    - 根据负载大小合理选择合适的导线规格,避免过热或损坏。
    - 定期检查接触器的连接和电气参数,确保其始终处于良好状态。

    兼容性和支持


    配件兼容性
    - 可选配件包括终端盖、转换器和负载监控器,进一步增强了系统的功能和灵活性。
    - 螺钉固定和快速安装,支持标准导轨安装,方便系统集成。
    厂商支持
    - 西门子提供了全面的技术支持和售后服务,包括安装指导、维护保养和技术咨询。
    - 详细文档和在线资源,如技术手册、常见问题解答和产品视频,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:如何正确连接导线?
    - 解决方案:根据导线规格选用合适的螺钉终端,按照规定的紧固力矩进行连接,避免松动或损坏。

    2. 问题:控制电压不稳定怎么办?
    - 解决方案:检查输入电压是否符合规定范围,确保控制电源稳定,避免频繁重启。

    3. 问题:接触器发热严重怎么办?
    - 解决方案:检查负载是否超过额定值,确认安装环境通风良好,避免高温影响。

    总结和推荐


    综上所述,Siemens 3RF2350-1AA14 固态接触器以其高效、可靠的特点,适用于多种工业自动化场景。其独特的零点切换技术和宽泛的工作环境适应性使其在市场上具有很强的竞争优势。如果您正在寻找一款高性能、易于维护的固态接触器,3RF2350-1AA14 将是一个不错的选择。强烈推荐给对工业自动化有较高要求的用户。
