首页  >  产品百科  >  3RU21161JC1

3RU21161JC1

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述: 西门子 热过载继电器, 3RU2系列, 触点额定电流 3 A, 自动,手动复位
供应商型号: 982-3RU21161JC1
供应商: Mouser
标准整包数: 1

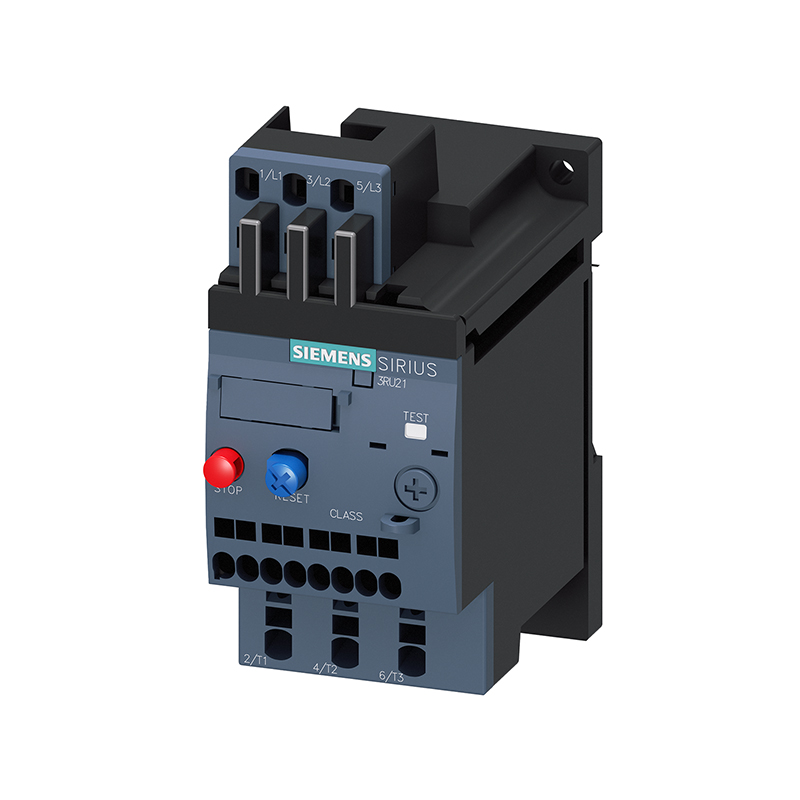

SIEMENS/西门子 其他继电器 3RU21161JC1

3RU21161JC1概述

    文章标题:西门子SIRIUS过载继电器3RU2116-1JC1技术手册解析

    1. 产品简介


    产品类型与功能
    西门子SIRIUS系列的3RU2116-1JC1是一款专为电机保护设计的热过载继电器。它适用于额定电流范围为7.0到10A的三相交流电机保护,符合Class 10标准,提供热过载保护和短路保护功能。该继电器可独立安装,适用于工业环境中各种电机驱动设备的保护。
    主要功能
    - 热过载保护:根据电机电流变化自动切断电路,防止电机因长时间过载而损坏。
    - 短路保护:通过配置熔断器实现对辅助开关的短路保护。
    - 手动/自动复位:支持手动或自动复位操作,方便用户灵活设置保护逻辑。
    应用领域
    该过载继电器广泛应用于工厂自动化、建筑设施、能源管理等领域,尤其适合中小功率电机(如400V-690V)的保护。

    2. 技术参数


    以下是3RU2116-1JC1的主要技术参数:
    | 参数类别 | 参数值 |

    | 额定电流范围 | 7.0-10A |
    | 工作电压(主电路) | AC 690V |
    | 操作频率 | 50-60Hz |
    | 功率损失 | 6.6W(每极2.2W) |
    | 绝缘电压 | AC 690V(污染等级3) |
    | 温度补偿范围 | -40°C至+60°C |
    | 相对湿度 | 10%-95% |
    | 防护等级(正面) | IP20 |
    | 过载保护等级 | CLASS 10 |
    3. 产品特点与优势
    特点
    1. 热保护精度高:采用先进的热保护技术,确保准确监测电机运行状态。
    2. 多功能集成:集成主电路和辅助电路的接线端子,支持多种导体尺寸和连接方式。
    3. 环境适应性强:可在-40°C至+70°C的工作环境及更极端的存储和运输条件下稳定运行。
    优势
    - 高可靠性:通过了多项国际认证(如IEC 61508),满足严苛的工业标准。
    - 易于安装与维护:采用弹簧型接线端子设计,方便快速连接和调试。
    - 节能环保:低功耗设计,有效降低运营成本,符合绿色设计理念。
    4. 应用案例与使用建议
    典型应用场景
    - 工业生产线上的中小型电动机保护。
    - 建筑暖通空调系统的风机控制保护。
    - 电气控制柜内电机回路的综合保护。
    使用建议
    1. 合理选择熔断器:为确保短路保护效果,建议选用对应额定值的熔断器(例如gG:6A或快速:10A)。
    2. 定期校准:在高温或低温环境下使用时,需根据温度补偿范围调整设置以保证精确度。
    3. 优化布线设计:由于接线端子间距较小,建议采用细芯或多芯导线进行连接,避免接触不良。

    5. 兼容性和支持


    兼容性
    3RU2116-1JC1可与西门子SIRIUS系列的接触器配套使用,具体型号可根据实际需求选择。此外,该继电器支持多种安装方式,并具备较强的抗冲击能力(符合IEC 60068-2-27标准)。
    厂商支持
    - 提供详尽的产品文档,包括技术手册、安装指南、FAQ等。
    - 支持全球范围内的售后服务和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过载保护频繁触发 | 检查负载电流是否超出设定范围 |
    | 辅助触点动作异常 | 核对接线是否正确并清洁接线端子 |
    | 环境温度过高导致误报 | 安装散热装置或调整保护阈值 |
    | 设备无法正常复位 | 检查复位按钮是否卡住或损坏 |
    7. 总结与推荐
    综合评估
    3RU2116-1JC1是一款性能卓越且性价比高的过载继电器,其优秀的热保护能力和广泛的适用性使其成为中小型电机保护的理想选择。同时,完善的文档支持和强大的技术支持体系进一步增强了用户的信心。
    推荐结论
    对于需要对三相交流电机进行高效保护的应用场景,强烈推荐使用西门子SIRIUS 3RU2116-1JC1过载继电器。其可靠性和便捷性能够显著提升系统的稳定性和安全性。
    版权声明:本文基于西门子官方技术手册撰写,未经授权禁止转载或用于商业用途。所有产品图片和资料均来自西门子官网([https://support.industry.siemens.com](https://support.industry.siemens.com))。

3RU21161JC1参数

参数
开关功能 3P
继电器类型 -
长*宽*高 45mm*79.5mm*101.9mm
安装方式 弹簧安装
零件状态 在售
包装方式 盒装

3RU21161JC1厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RU21161JC1数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他继电器 SIEMENS/西门子 3RU21161JC1 3RU21161JC1数据手册

3RU21161JC1封装设计

查看详情并下载
Symbol
Footprint
3D Model
