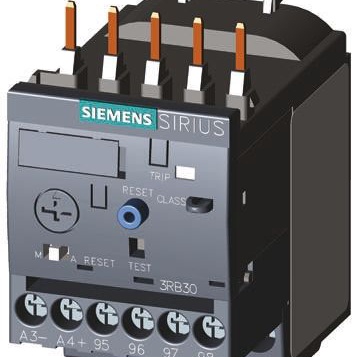

3RB3016-1NB0

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述: Siemens 固态过载继电器, 3RB系列, 触点额定电流 1.25 A, 自动,手动复位
供应商型号: Q-3RB3016-1NB0
供应商: 期货订购
标准整包数: 1

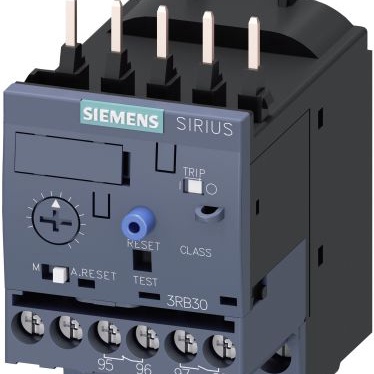

SIEMENS/西门子 其他继电器 3RB3016-1NB0

3RB3016-1NB0概述


    产品简介


    本电子元器件为过载继电器,型号为3RB3016-1NB0,品牌为SIRIUS。它属于固态过载继电器类型,主要用于电机保护。该继电器特别适用于小型电动机(Size S00)的过载保护,具有10E跳闸等级,能够精确控制和保护电机免受过载损害。

    技术参数


    - 尺寸:S00
    - 功率损耗:0.1 W(热运行状态)
    - 绝缘电压:交流额定值为690V
    - 浪涌电压抵抗力:额定值为6 kV
    - 最大允许电压:
    - 未接地星点网络辅助电路之间:300 V
    - 接地星点网络辅助电路之间:300 V
    - 未接地星点网络主电路和辅助电路之间:600 V
    - 接地星点网络主电路和辅助电路之间:690 V
    - 冲击强度:15g / 11 ms(根据IEC 60068-2-27标准)
    - 热电流:1.25 A
    - 操作电压:
    - 额定值:690 V
    - AC-3e 额定值:最大690 V
    - 操作频率:50 ... 60 Hz
    - 操作电流:
    - 额定值:1.25 A
    - AC-3e,400 V:1.25 A
    - 操作功率:
    - 三相电机(400 V,50 Hz):0.12 ... 0.37 kW
    - 交流电机(500 V,50 Hz):0.12 ... 0.55 kW
    - 交流电机(690 V,50 Hz):0.18 ... 0.75 kW

    产品特点和优势


    1. 精确过载保护:该继电器能够在精确的时间内检测到过载情况,并采取相应措施,从而延长电机寿命并减少因过载引起的故障。
    2. 多种连接方式:通过螺钉式端子连接,适合多种导线类型,安装方便。
    3. 高可靠性:符合IEC标准,具有较强的抗冲击能力和良好的电磁兼容性,确保在恶劣环境下的稳定运行。
    4. 温度补偿:可以在-25°C到+60°C的温度范围内提供可靠的温度补偿,适应不同气候条件下的使用。

    应用案例和使用建议


    应用案例
    这款过载继电器常用于工业自动化系统中,特别是中小型电机的保护。例如,在生产线上的输送带系统中,使用该继电器可以有效防止电机过载,提高系统的可靠性和安全性。
    使用建议
    1. 正确安装:确保继电器安装位置垂直于地面,以获得最佳效果。
    2. 定期检查:建议定期检查继电器的工作状态,及时发现潜在问题。
    3. 合理选择导线:在接线时,应选择合适的导线规格,避免电流过大导致的损坏。

    兼容性和支持


    - 兼容性:该继电器支持螺钉式端子连接,可以与其他标准设备兼容。
    - 支持和服务:Siemens提供了详细的技术手册和在线支持服务,包括常见问题解答、技术文档下载等。

    常见问题与解决方案


    1. 过载保护失效:检查是否有足够的散热空间,以及导线是否正确连接。
    2. 跳闸后无法复位:检查是否已经解决了引起过载的原因,然后手动复位。
    3. 电气噪声干扰:检查电源和信号线的屏蔽是否良好,避免电磁干扰。

    总结和推荐


    该款3RB3016-1NB0过载继电器以其卓越的保护性能、高可靠性和广泛的适用性,成为电机保护的理想选择。其紧凑的设计和便捷的安装方式使其广泛应用于各种工业场合。如果你正在寻找一款能够可靠保护电机的继电器,那么这款产品是一个值得推荐的选择。

3RB3016-1NB0参数

参数
继电器类型 -
开关功能 3P
长*宽*高 45mm*45mm*78.7mm
安装方式 直接安装,螺纹安装

3RB3016-1NB0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RB3016-1NB0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他继电器 SIEMENS/西门子 3RB3016-1NB0 3RB3016-1NB0数据手册

3RB3016-1NB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
