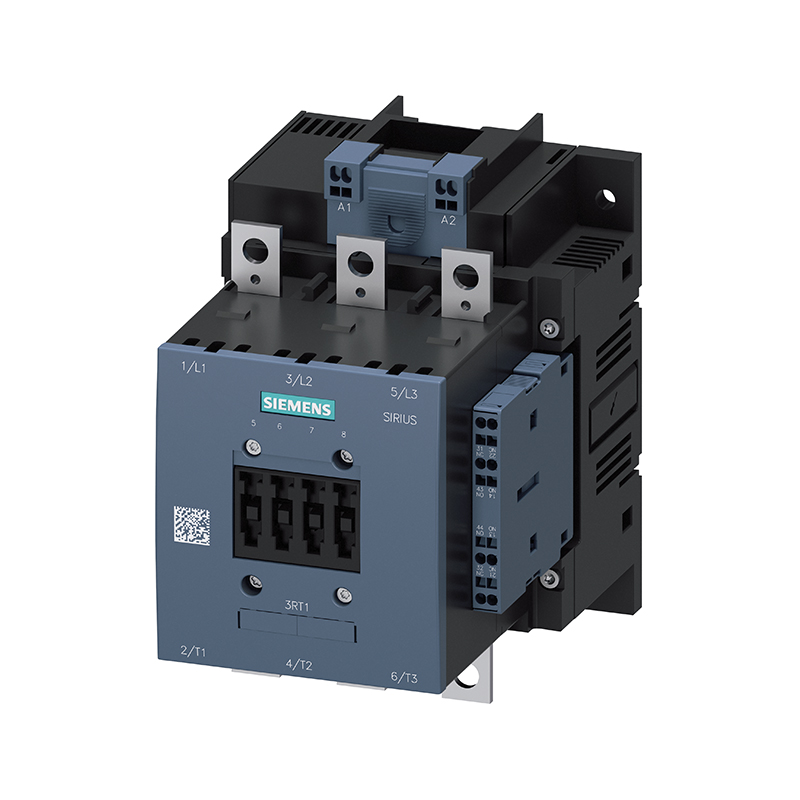

3RT1056-2NP36

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述: Power contactor, AC-3 185 A, 90 kW/400 V AC (50-60 Hz)/
供应商型号: 3RT10562NP36
供应商: 国内现货
标准整包数: 1

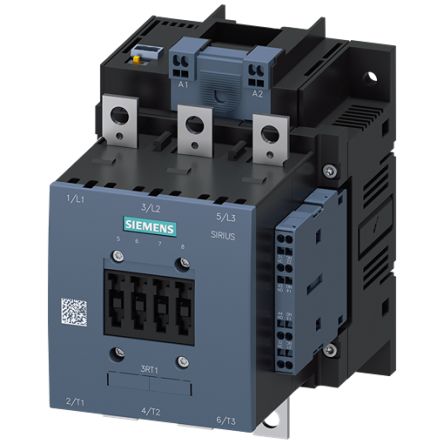

SIEMENS/西门子 其他继电器 3RT1056-2NP36

3RT1056-2NP36概述


    产品简介


    3RT1056-2NP36 是一款由西门子公司生产的功率接触器,型号为SIRIUS系列。该接触器适用于交流电路中的AC-3负载,其额定电流为185安培(A),在400伏特交流电(V AC)下的功率为90千瓦(kW)。此外,它还可以用于直流操作,最大电压范围为200至277伏特。该接触器具有3个极,并配备了一个电子驱动装置,能够与可编程逻辑控制器(PLC)接口进行通信。它的主要功能是控制大功率设备的通断,适用于工业自动化、电力系统和能源管理等领域。

    技术参数


    - 基本参数
    - 额定电流:185A(在400V时)
    - 功率:90kW(在400V时)
    - 操作电压范围:200-277V AC/DC
    - 接触器尺寸:S6
    - 极数:3极
    - 辅助开关:2个常开(NO)+ 2个常闭(NC)
    - 电气特性
    - 工作温度:-25°C 至 +60°C(操作期间)
    - 存储温度:-55°C 至 +80°C
    - 主电路耐压:8kV
    - 辅助电路耐压:6kV
    - 最大隔离电压:690V
    - 性能参数
    - 功率损耗(在热状态下):39W(全功率)
    - 功率损耗(无负载电流):2.8W
    - 机械寿命(典型值):10,000,000次切换
    - 冲击阻力:在交流条件下,矩形脉冲冲击为8.5g/5ms、4.2g/10ms;正弦脉冲冲击为13.4g/5ms、6.5g/10ms
    - 控制参数
    - 控制供电电压范围:AC 200-277V(50Hz 或 60Hz)、DC 200-277V
    - 消耗电流:最大20mA
    - 控制电压范围:24V

    产品特点和优势


    - 高可靠性:该接触器设计有高机械寿命,能够承受高达10,000,000次的机械操作,确保长时间稳定运行。
    - 多功能接口:配备电子驱动装置,能够与PLC接口进行通信,增强系统的智能化水平。
    - 环境适应性强:能在宽广的工作温度范围内稳定运行,且具备高冲击和振动防护能力。
    - 电气特性优异:耐压高,功率损耗低,保证了其在复杂环境中的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    - 工业自动化系统:3RT1056-2NP36 适用于各种工业自动化系统,如电机控制系统、机器人自动化生产线等。
    - 电力系统:可用于配电系统中的过载保护和短路保护。
    - 能源管理系统:能够实现对各种电源的精准控制和监测。
    使用建议
    - 优化线路设计:根据实际应用场景,选择合适的连接线缆和端子,以提高系统的整体效率。
    - 定期检查维护:定期进行接触器的检查和维护,确保其正常工作,延长使用寿命。
    - 合理选择参数:根据具体应用场景选择合适的参数设置,避免因不当配置导致的故障。

    兼容性和支持


    - 兼容性:该接触器支持与多种PLC接口连接,确保了良好的互操作性。
    - 技术支持:西门子公司提供全方位的技术支持和售后服务,包括安装指南、用户手册、常见问题解答等文档资料,以帮助用户更好地使用和维护该产品。

    常见问题与解决方案


    1. 接触器无法启动:
    - 解决方法:检查供电电压是否符合要求,确认接线正确无误。
    2. 接触器过热:
    - 解决方法:降低负载电流或增加散热措施,如加装风扇或改善通风条件。
    3. 接触不良:
    - 解决方法:清洁接触点,确保其接触良好;如有必要,更换磨损严重的部件。

    总结和推荐


    3RT1056-2NP36 功率接触器以其卓越的性能和高可靠性,在工业自动化、电力系统和能源管理等多个领域展现出显著的优势。其广泛的适用范围和优秀的兼容性使其成为工业领域中的理想选择。对于需要精确控制和高效运行的应用场合,强烈推荐使用3RT1056-2NP36接触器。

3RT1056-2NP36参数

参数
开关功能 -
继电器类型 -
零件状态 在售
包装方式 盒装

3RT1056-2NP36厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RT1056-2NP36数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他继电器 SIEMENS/西门子 3RT1056-2NP36 3RT1056-2NP36数据手册

3RT1056-2NP36封装设计

查看详情并下载
Symbol
Footprint
3D Model
