3RF2410-1AB55

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述:
供应商型号: 3RF24101AB55
供应商: 国内现货
标准整包数: 1

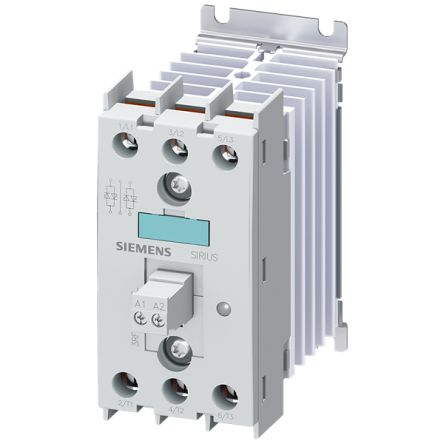

SIEMENS/西门子 其他继电器 3RF2410-1AB55

3RF2410-1AB55概述

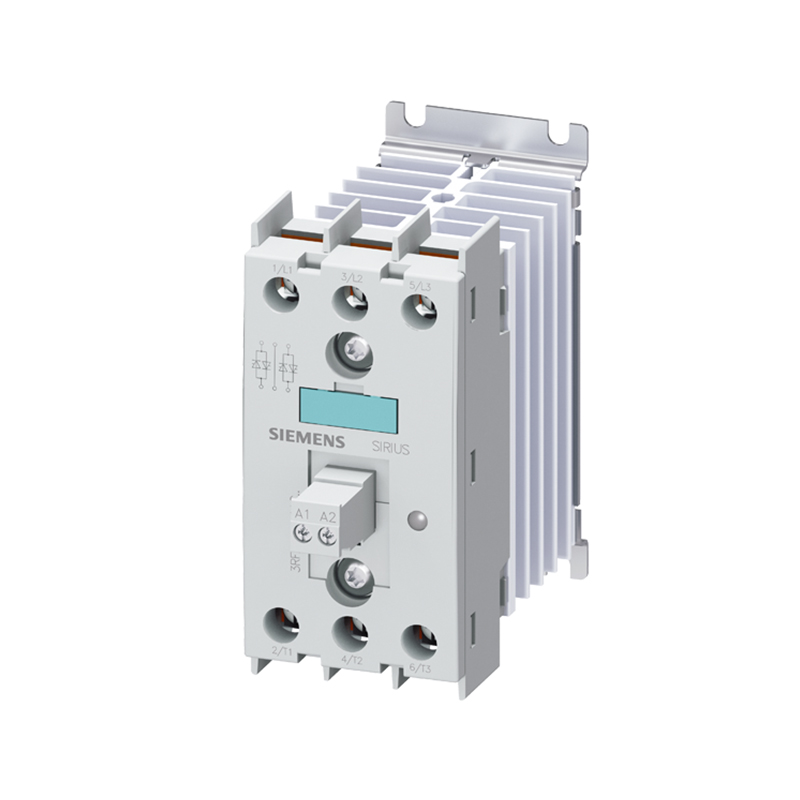

    固态接触器3RF2410-1AB55 技术手册

    1. 产品简介


    固态接触器3RF2410-1AB55是一款由西门子(SIRIUS)公司生产的三相交流固态接触器。该接触器主要用于零点切换控制,能够有效管理交流电流。其设计采用两相控制,能够在广泛的应用领域中实现高效稳定的电力转换和保护。主要功能包括零点切换、过流保护和电压反向保护。该产品适用于工业自动化、建筑自动化以及任何需要高可靠性的电力控制和保护的场景。

    2. 技术参数


    - 基本规格
    - 产品品牌:SIRIUS
    - 设计:两相控制
    - 产品型号:3RF24
    - 控制方式:零点切换
    - 功率损失(W)
    - 在额定电流下:23W(交流)
    - 每极功率损失:7.67W(交流)
    - 无负载电流时:3.5W
    - 绝缘电压:600V(额定值)
    - 防污等级:3级
    - 过电压抗性:6kV(主电路额定值)
    - 主电路
    - 极数:3极
    - 主触点类型:2个常开(NO)触点,无常闭(NC)触点
    - 工作电压范围:48-600V(交流)
    - 额定工作电流:10.5A(AC-51),根据IEC 60947-4-3为7A
    - 峰值电流耐受能力:200A
    - 拆卸温度:40°C
    - 通态电压:≤1200V
    - 控制电路
    - 控制电压:180-230V(交流)
    - 控制频率:45Hz/66Hz
    - ON延时时间:40ms
    - 控制电流:2mA(最低控制电压下),15mA(额定控制电压下)
    - 辅助电路
    - 辅助触点类型:2个常开(NO)触点,无常闭(NC)和常开常闭(CO)触点
    - 安装和尺寸
    - 安装方式:侧装、螺丝固定和标准35mm导轨安装
    - 尺寸:高度95mm,宽度45mm,深度96.5mm
    - 紧固螺丝:M4(主电路),M3(辅助和控制电路)
    - 接线端子:螺钉型端子
    - 导线连接范围:1.5-6mm²(固体导体),1-10mm²(细绞线导体)
    - 环境条件
    - 安装海拔:≤1000m
    - 工作温度范围:-25...+60°C
    - 存储温度范围:-55...+80°C

    3. 产品特点和优势


    - 零点切换技术:确保精确的电压控制,减少电磁干扰和噪声。
    - 宽电压范围:适应多种供电环境,提供稳定可靠的电力管理。
    - 高可靠性:过电流和反向电压保护,延长使用寿命。
    - 易安装和维护:标准化接口和螺丝固定方式,方便现场安装和维护。

    4. 应用案例和使用建议


    - 工业自动化:适用于各类生产设备的电力管理和控制。
    - 建筑自动化:可以用于楼宇管理系统中的空调、照明和电梯控制。
    - 使用建议:
    - 在使用前检查接线端子的紧固程度,确保连接稳固。
    - 注意控制电压和电流的变化,合理配置控制电路。
    - 确保工作环境温度在规定的范围内,避免因过热导致损坏。

    5. 兼容性和支持


    - 兼容性:适用于多种标准35mm导轨,易于集成到现有的系统中。
    - 支持服务:西门子提供详细的技术文档、操作手册以及在线技术支持,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:设备启动时发热严重。
    - 解决方案:检查接线端子是否紧固,确认控制电压和电流是否符合要求。
    - 问题2:设备无法正常工作。
    - 解决方案:检查设备接线,确认是否有短路或断路现象,必要时更换控制电路。

    7. 总结和推荐


    综上所述,固态接触器3RF2410-1AB55以其高精度的零点切换技术和宽泛的工作电压范围,在电力控制和保护领域表现出色。其高可靠性、易安装性和维护便捷性使其成为工业自动化和建筑自动化的理想选择。强烈推荐使用该产品以满足各种复杂的电力管理需求。

3RF2410-1AB55参数

参数
继电器类型 -
开关功能 -

3RF2410-1AB55厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RF2410-1AB55数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他继电器 SIEMENS/西门子 3RF2410-1AB55 3RF2410-1AB55数据手册

3RF2410-1AB55封装设计

查看详情并下载
Symbol
Footprint
3D Model
