3VA94740JE23

产品分类:
厂牌: SIEMENS/西门子
产品描述:
供应商型号: 982-3VA94740JE23
供应商: Mouser
标准整包数: 1
SIEMENS/西门子  3VA94740JE23

3VA94740JE23概述


    产品简介

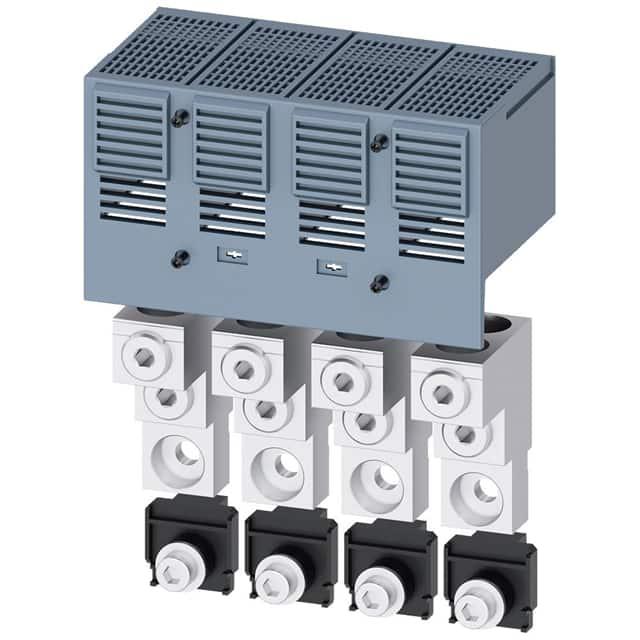

    3VA9474-0JE23 Wire Connector
    SENTRON品牌的3VA9474-0JE23是一款适用于电缆连接的电子元器件。该产品主要用于连接直径在70至300平方毫米范围内的铜制导线。它属于接线终端类产品,特别适用于工业自动化和电力传输领域。本产品可以作为3VA5/6系列产品的配件,提供了便捷的电缆连接解决方案。

    技术参数


    - 电压: 高于标准电气规格
    - 电流: 根据不同电缆种类有所变化
    - 机械设计: 圆形导体终端
    - IEC标准连接: IEC 70-300 mm² CU NNL
    - UL标准连接: UL TC2.4 CMC 2/0-600 CU9 UR CSA
    - 允许温度: 90°C
    - 剥线长度:
    - IEC标准: 31 / 58.5 mm
    - UL标准: 1.2 / 2.3 in
    - 连接导体截面积:
    - 铜缆(绞合): 最小2/0 AWG, 最大600 kcmil
    - 铜缆(精细绞合): 最小2/0 AWG, 最大600 kcmil
    - 紧固扭矩: 当使用铜缆时, 绞合和精细绞合的最大扭矩均为375 lb-in
    - 证书: 包含一般产品批准、EMC声明及运输批准等

    产品特点和优势


    3VA9474-0JE23 具备多种技术优势,使其在同类产品中脱颖而出。首先是其广泛的适用范围,能够连接各种截面积的铜缆,从而适用于不同的应用场景。其次是其较高的允许温度(90°C),保证了在高温环境下的稳定运行。此外,其机械设计坚固可靠,采用圆形导体终端,进一步提升了其连接质量和使用寿命。总的来说,这些特性使该产品成为电力传输和工业自动化的理想选择。

    应用案例和使用建议


    在工业环境中,例如电力站、变电站或者大型工厂内,3VA9474-0JE23可以用于电力分配和传输系统中的电缆连接。此外,在船舶和轨道交通系统中,由于需要连接较大截面的铜缆,这款产品同样表现优异。建议在使用过程中严格按照技术手册进行操作,确保达到最佳的连接效果。在安装时,务必根据手册中的指示正确设置紧固扭矩,以避免因过度紧固导致的损坏。

    兼容性和支持


    此款产品可与其他 SENTRON品牌的同类产品兼容,广泛应用于工业控制系统中。对于用户来说,Siemens提供了详尽的技术支持服务。包括下载中心、在线订购系统、服务与支持页面等,都能够为用户提供详尽的产品文档、手册、认证信息及常见问题解答,方便用户获得及时的技术支持和帮助。

    常见问题与解决方案


    1. 如何判断3VA9474-0JE23是否适合特定电缆?
    - 解决方法:根据手册中的“连接导体截面积”表进行检查,确认电缆的截面积符合要求。
    2. 紧固扭矩应该如何设置?
    - 解决方法:手动查阅手册中的“紧固扭矩”部分,按照具体的电缆类型(绞合/精细绞合)设置相应的紧固扭矩。
    3. 安装后出现接触不良的情况怎么办?
    - 解决方法:检查是否按照手册指示正确设置了紧固扭矩,并重新检查电缆连接部位是否有松动。

    总结和推荐


    综上所述,3VA9474-0JE23是一款高性能、高可靠性的电子元器件。其广泛的适用范围、可靠的连接性能和优良的温度耐受能力使其在众多应用场景中表现出色。我们强烈推荐这一产品给需要进行高效电缆连接的工业用户。

3VA94740JE23参数

参数
包装方式 盒装

3VA94740JE23厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3VA94740JE23数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 SIEMENS/西门子 3VA94740JE23 3VA94740JE23数据手册
