3RT26251AF05

产品分类: 其他继电器
厂牌: SIEMENS/西门子
产品描述:
供应商型号: 982-3RT26251AF05
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 其他继电器 3RT26251AF05

3RT26251AF05概述

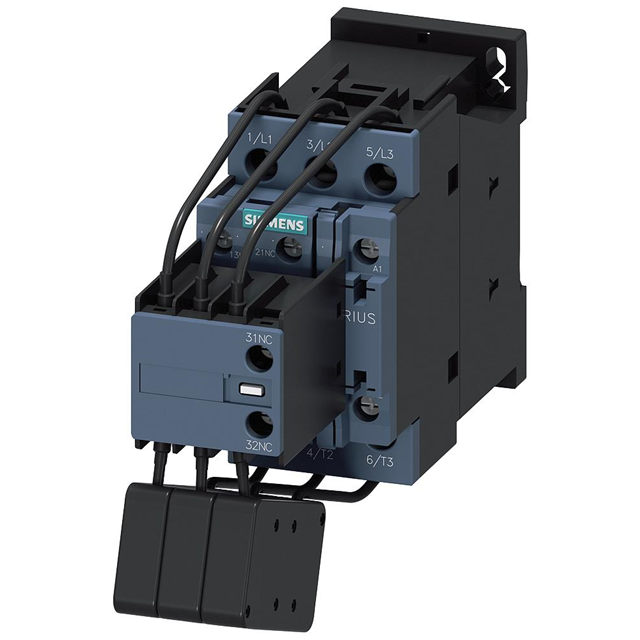

    # 电子元器件产品技术手册:3RT2625-1AF05电容器接触器

    产品简介


    3RT2625-1AF05是一款专为工业应用设计的电容器接触器。它具有三个极点,用于交流负载(AC-6b),额定电压为400V,额定功率为16.7kVAr。该接触器主要用于需要稳定电流和功率因数的场合,如工厂自动化系统、输配电设备等。此外,它还配备了一个辅助开关,提供一个常开触点和两个常闭触点,使得该接触器在复杂的应用环境中能够提供更多的控制选项。

    技术参数


    一般技术数据
    - 尺寸: S0
    - 绝缘电压:
    - 主电路:污染等级3,额定值690V
    - 辅助电路:污染等级3,额定值690V
    - 冲击电压:
    - 主电路:额定值6kV
    - 辅助电路:额定值6kV
    - 最大可承受电压(主电路与线圈之间的保护隔离): 根据EN 60947-1,400V
    - 机械寿命(操作周期): 典型值3,000,000次
    - 电气耐久性(操作周期): 200,000次
    环境条件
    - 安装高度(海拔): 最大2000米
    - 工作温度范围: 操作 -25°C 至 +60°C;存储 -55°C 至 +80°C
    - 相对湿度: 最小10%;在55°C下的最大值为95%
    主电路
    - 极数: 3
    - 额定电流(AC-6b,690V,60°C): 24A
    - 额定容性功率:
    - 230V(50/60Hz,60°C): 3至9.6kVar
    - 400V(50/60Hz,60°C): 6至16.7kVar
    - 500V(50/60Hz,60°C): 7至21kVar
    - 690V(50/60Hz,60°C): 10至29kVar
    - 无载切换频率(AC): 500次/小时
    - 操作频率(AC-6b):
    - 230V: 最大180次/小时
    - 240V: 最大180次/小时
    - 400V: 最大180次/小时
    - 480V: 最大180次/小时
    - 500V: 最大180次/小时
    - 600V: 最大180次/小时
    - 690V: 最大150次/小时
    控制电路/控制
    - 控制电压类型: 交流
    - 控制供电电压(AC,50Hz): 额定值110V
    - 接触器控制延时:
    - 开启延时(AC): 8至40ms
    - 关闭延时(AC): 4至16ms

    产品特点和优势


    1. 高可靠性: 机械寿命高达3,000,000次,电气耐久性为200,000次,确保长期稳定运行。
    2. 广泛的工作范围: 工作温度范围宽广(-25°C至+60°C),适用于多种环境。
    3. 多功能辅助开关: 配备1个常开触点和2个常闭触点,增加控制灵活性。
    4. 安全认证: 符合IEC和EN标准,具备电磁兼容性(EMC)认证。

    应用案例和使用建议


    3RT2625-1AF05适用于高压电力系统、工厂自动化控制系统等。例如,在一个工厂中,它可以作为关键负载的无功补偿设备,提高系统的整体功率因数,从而减少电能浪费。
    使用建议:
    1. 在安装时,注意保持适当的散热空间,避免过热影响寿命。
    2. 定期检查接触器的接线情况,确保连接牢固可靠。
    3. 在高压环境下操作时,严格遵守安全规范。

    兼容性和支持


    - 兼容性: 该接触器支持110V AC控制电压,与常见的控制系统兼容。
    - 支持: 西门子公司提供了全面的技术支持和维护服务,用户可以通过其官网获取详细的产品文档和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触器无法启动 | 检查电源电压是否符合要求,确保接触器接线正确。 |
    | 接触器频繁跳闸 | 检查负载是否存在过载或短路情况,确认接触器规格是否匹配。 |

    总结和推荐


    3RT2625-1AF05电容器接触器凭借其高可靠性、广泛的工作范围和多功能的辅助开关,适用于多种工业应用场景。结合其出色的兼容性和完善的支持体系,这款产品无疑是工业控制系统中的理想选择。强烈推荐用户在涉及高压电力系统的应用中考虑使用此产品。

3RT26251AF05参数

参数
继电器类型 -
开关功能 -
安装方式 DIN导轨安装,底座安装,螺纹安装
零件状态 在售
包装方式 盒装
