3SU11030AB501BA0

产品分类: 按钮开关
厂牌: SIEMENS/西门子
产品描述: Siemens 蓝色按钮开关, 面板开孔直径22mm, 带指示灯, 单刀单掷
供应商型号: 982-3SU11030AB501BA0
供应商: Mouser
标准整包数: 1

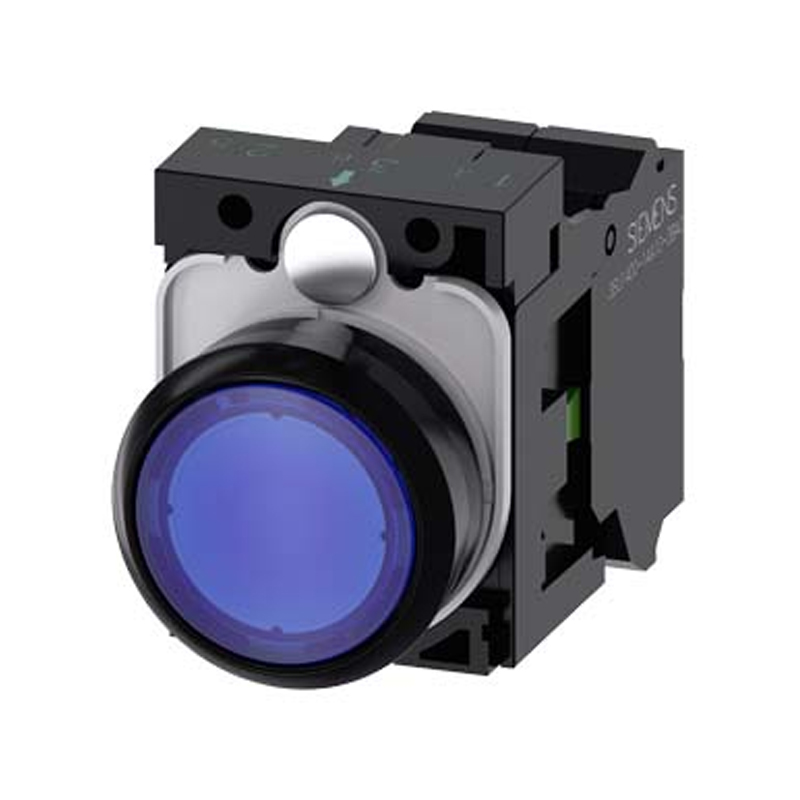

SIEMENS/西门子 按钮开关 3SU11030AB501BA0

3SU11030AB501BA0概述

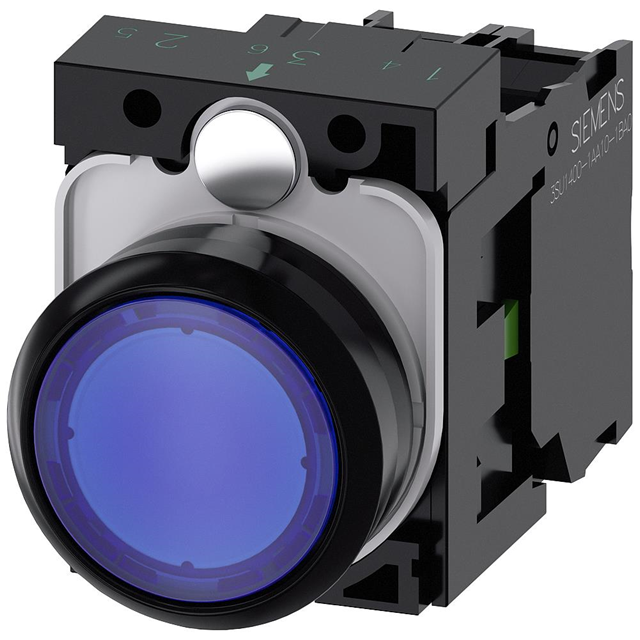

    SIEMENS 3SU1103-0AB50-1BA0 22mm Illuminated Pushbutton 技术手册

    1. 产品简介


    SIEMENS的3SU1103-0AB50-1BA0是一款直径为22毫米的圆形蓝色发光按钮,适用于多种工业控制和操作面板。这款发光按钮由塑料制成,具有平面按压设计和瞬时接触类型。它通过螺丝终端连接,可以安装在前板上。3SU1103-0AB50-1BA0集成了LED模块,工作电压为交流110V。该按钮广泛应用于机械设备、自动化控制系统和建筑自动化等领域。

    2. 技术参数


    - 供电电压: 交流50Hz/60Hz:5...500V;直流:5...500V
    - LED工作电压: 交流50Hz/60Hz:110V
    - 额定电流: 热电流10A
    - 绝缘电压: 额定值320V
    - 绝缘等级: IP66, IP67, IP69 (IP69K)
    - 环境温度: 工作期间:-25...+70°C;存储期间:-40...+80°C
    - 机械寿命: 3,000,000次操作周期
    - 电气寿命: 10,000,000次操作周期
    - 振动和冲击: 符合IEC 60068-2-27和EN 61373标准
    - 尺寸: 直径22.3mm,高40mm,宽30mm

    3. 产品特点和优势


    3SU1103-0AB50-1BA0的主要特点是其高可靠性、耐用性和多功能性。这款按钮能够承受极端的环境条件,具备IP66/IP67/IP69防护等级,适用于严苛的工业环境。其出色的电气寿命和机械寿命确保长期稳定运行,而集成的LED模块提供了清晰可见的指示信号。此外,该按钮支持110V交流供电,使其成为各种应用场景的理想选择。

    4. 应用案例和使用建议


    这款按钮可广泛应用于自动化生产线、机器控制面板、船舶和海上平台等场合。例如,在自动化生产线中,该按钮可以作为紧急停止开关或启动按钮。建议在安装时考虑合适的前板厚度,并确保接线正确以避免短路风险。对于需要高可靠性的应用场景,可以采用冗余设计来提高系统的整体安全性。

    5. 兼容性和支持


    3SU1103-0AB50-1BA0与其他标准22mm电气安装孔兼容,可以直接替换现有的同类按钮。制造商提供了详细的技术支持和维护服务,包括安装指南、操作手册和故障排除指南。用户可以通过访问Siemens官网获取最新的技术支持文档和证书信息。

    6. 常见问题与解决方案


    - 问题: 按钮不亮。
    - 解决方法: 检查LED模块的电源连接是否正常,确认电源电压符合要求。如果仍无法解决问题,联系制造商进行进一步检查。
    - 问题: 按钮频繁误操作。
    - 解决方法: 检查接线是否正确,确保接触良好。必要时重新校准按钮的压力敏感度。
    - 问题: 按钮损坏。
    - 解决方法: 检查按钮是否受到物理损伤或过载电流的影响。如需更换部件,请联系制造商购买原厂配件。

    7. 总结和推荐


    综上所述,3SU1103-0AB50-1BA0是一款功能强大、可靠性高的发光按钮。它不仅具有广泛的适用范围和高防护等级,还具备出色的电气和机械性能。我们强烈推荐在需要高可靠性的工业控制环境中使用这款按钮,以确保系统的稳定运行和安全性。

3SU11030AB501BA0参数

参数
开关功能 Off-Mom
执行器类型 -
开关配置 SPST-NO
电流额定值 -
最大交流触点电压 500V
最大直流触点电压 500V
电气寿命 -
机械寿命 -
指示颜色 -
面板开孔尺寸 圆形-22.30(Dia)
安装方式 螺纹安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 盒装

3SU11030AB501BA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3SU11030AB501BA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 按钮开关 SIEMENS/西门子 3SU11030AB501BA0 3SU11030AB501BA0数据手册

3SU11030AB501BA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
