3RT20363AV00概述

    #

    产品简介

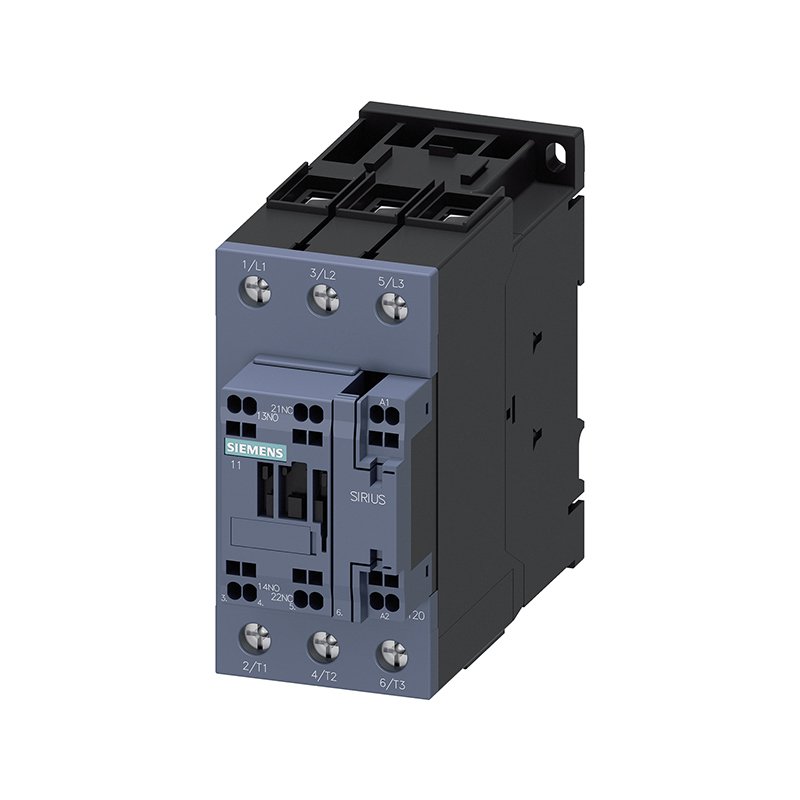

    3RT2036-3AV00 是一款来自西门子 SIRIUS 系列的电源接触器,主要适用于交流-3 电路(AC-3),设计用于控制和保护电机和其他负载。该接触器的主要额定值为 50 A,具有 3 极设计,尺寸为 S2。它配备了 1 个常开(NO)触点和 1 个常闭(NC)触点,操作电压为 400 V AC,频率为 50 Hz。接触器采用弹簧式接线端子,使得安装更加方便快捷。
    主要功能
    - 控制和保护:提供对电机及其他负载的精确控制和保护。
    - 多种应用领域:广泛应用于工业自动化、电机驱动系统、输配电等领域。
    应用领域
    - 工业自动化
    - 电机驱动系统
    - 输配电设备
    - 其他需要精确控制和保护的应用场合

    技术参数


    通用技术数据
    - 接触器尺寸:S2
    - 功能模块:无通信功能模块
    - 辅助开关:是
    - 额定功率损耗:每极 4 W
    - 浪涌电压抗性:主电路:6 kV;辅电路:6 kV
    - 最大允许隔离电压:400 V
    - 冲击电阻:矩形脉冲:11.8g / 5 ms,7.4g / 10 ms;正弦脉冲:18.5g / 5 ms,11.6g / 10 ms
    - 机械寿命:接触器典型寿命 10,000,000 次;带有电子优化辅助开关块典型寿命 5,000,000 次;带辅助开关块典型寿命 10,000,000 次
    环境条件
    - 安装高度:海拔不超过 2,000 米
    - 运行温度范围:-25°C 到 +60°C
    - 存储温度范围:-55°C 到 +80°C
    主电路
    - 极数:3
    - 操作电流:AC-1 在 400 V 下额定值为 70 A;AC-3 在 400 V 下额定值为 51 A
    - 工作频率:AC-1 最大 1,000 次/小时;AC-3 最大 800 次/小时
    控制电路
    - 控制电源电压:400 V AC(50 Hz)
    - 控制电源电压范围:0.8 到 1.1 倍额定值
    - 关断时间:10 到 80 毫秒(AC)
    - 开启时间:10 到 18 毫秒(AC)
    辅助电路
    - 常闭触点:1
    - 常开触点:1
    - 辅助电路额定电流:AC-15 在 230 V 下为 10 A;DC-12 在 24 V 下为 10 A

    产品特点和优势


    - 高可靠性:接触器具有 10,000,000 次以上的机械寿命,保证了长期稳定运行。
    - 强大的电流处理能力:可承受高达 937 A 的短时耐受电流。
    - 多功能性:提供多种触点配置,适应不同应用场景的需求。
    - 广泛的兼容性:与多种电子元器件和设备兼容,易于集成到现有系统中。

    应用案例和使用建议


    应用案例
    - 工业自动化:在自动化生产线中,用于控制和保护电机和负载。
    - 电机驱动系统:用于控制和保护电机,确保其安全高效运行。
    - 输配电设备:在配电系统中,用于实现精确的电力分配和保护。
    使用建议
    - 合理选型:根据具体应用需求选择合适的电流和电压等级。
    - 安装注意事项:确保接触器安装位置和方向符合规范,避免环境因素对运行造成影响。
    - 定期维护:定期检查接触器的运行状态,及时更换磨损部件,确保设备正常运行。

    兼容性和支持


    兼容性
    - 该接触器与多种电子元器件和设备兼容,适用于各种工业自动化系统。
    - 具备标准的 35mm 安装导轨接口,便于安装和维护。
    支持
    - 提供全面的技术支持和售后服务,确保客户能够获得最佳使用体验。
    - 可通过官方网站获取详细的产品文档和技术支持信息。

    常见问题与解决方案


    常见问题
    1. 接触器无法启动:
    - 原因:控制电源电压不稳定或低于最低要求。
    - 解决办法:检查并调整控制电源电压至规定范围内。
    2. 接触器频繁跳闸:
    - 原因:负载电流过大或短路。
    - 解决办法:检查负载连接情况,必要时更换相应规格的熔丝。
    3. 接触器发热严重:
    - 原因:接触器过载或散热不良。
    - 解决办法:降低负载电流,改善接触器的通风散热条件。

    总结和推荐


    综合评估
    - 优点:3RT2036-3AV00 具有高可靠性、强大电流处理能力和多功能性,适用于多种工业自动化应用。
    - 缺点:相对较大的体积可能限制某些紧凑安装环境的应用。
    推荐
    - 适用性:适用于需要精确控制和保护的工业自动化、电机驱动系统和输配电设备。
    - 推荐:强烈推荐给需要可靠且高效解决方案的客户。

3RT20363AV00参数

参数
包装方式 盒装
