3SU11560AB301BA0

产品分类: 按钮开关
厂牌: SIEMENS/西门子
产品描述: Siemens 黄色按钮开关, 面板安装, 面板开孔直径22mm, 带指示灯, 单刀单掷
供应商型号: 982-3SU11560AB301BA0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 按钮开关 3SU11560AB301BA0

3SU11560AB301BA0概述


    产品简介

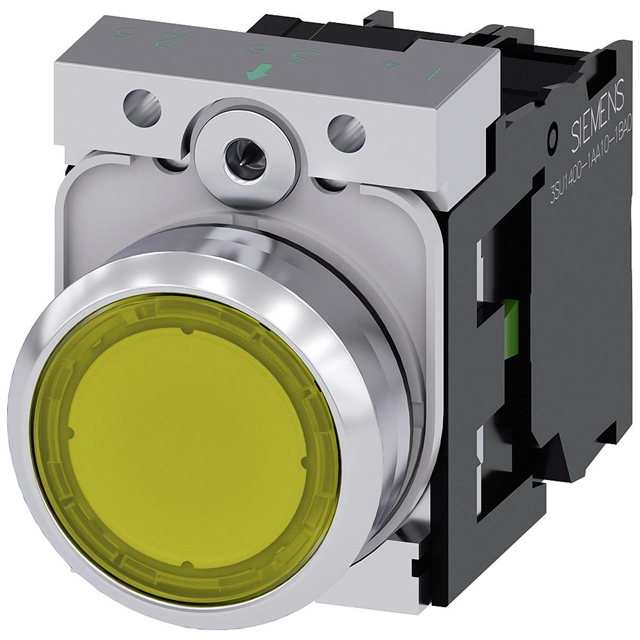

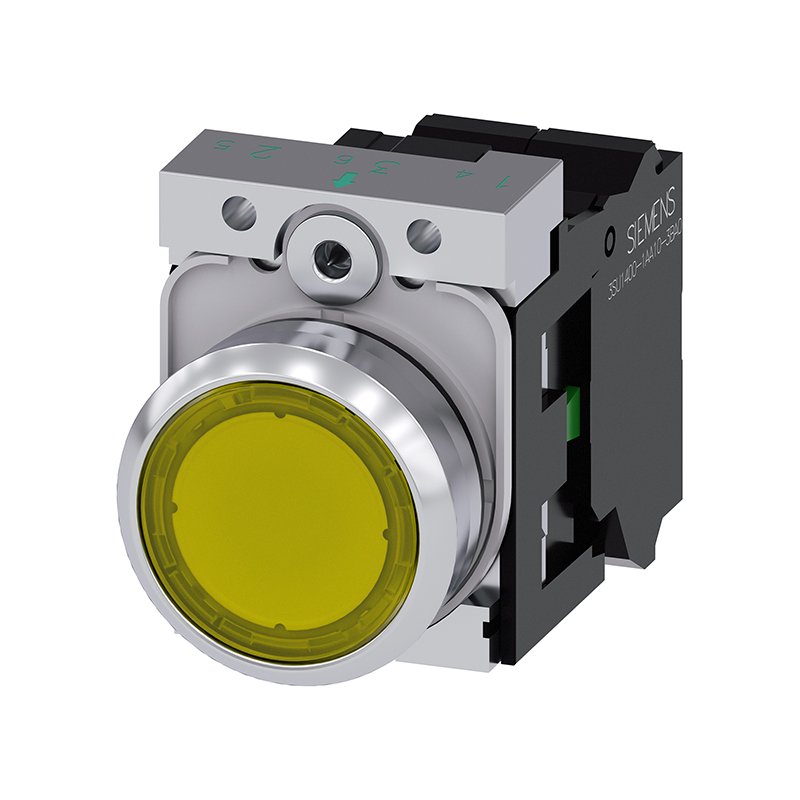

    3SU1156-0AB30-1BA0 照明按钮
    3SU1156-0AB30-1BA0 是由西门子(SIEMENS)公司生产的照明按钮,适用于各种工业控制面板。该产品采用金属材质,表面高光处理,设计为22毫米圆形,按钮颜色为黄色,具备平顶设计。按钮内部集成了LED模块,电源为交流230V,端子类型为螺纹接线端子。这款按钮具备一个常开(NO)触点,适用于需要频繁操作且要求指示灯显示的应用场合。

    技术参数


    - 尺寸与重量
    - 直径:29.45 mm
    - 安装孔直径:22.3 mm
    - 高度:40 mm
    - 宽度:30 mm
    - 深度:49.7 mm
    - 电气参数
    - 电压范围:交流50 Hz/60 Hz时230 V
    - 最大电流:10 A
    - 绝缘电压:320 V
    - 浪涌电压:4 kV
    - 供电方式:LED 模块集成
    - 机械参数
    - 操作频率:最高3600次/小时
    - 机械寿命:约300万次
    - 电气寿命:约1000万次
    - 环境条件
    - 工作温度:-25℃到+70℃
    - 存储温度:-40℃到+80℃
    - 环境等级:3M6, 3S2, 3B2, 3K6(相对湿度10%-95%,无冷凝)
    - 保护等级
    - IP66, IP67, IP69 (IP69K)
    - 带安装支架:IP20
    - NEMA 等级:1, 2, 3, 3R, 4, 4X, 12, 13

    产品特点和优势


    3SU1156-0AB30-1BA0照明按钮具有以下显著特点:
    - 高可靠性与耐用性:机械寿命高达300万次,电气寿命达1000万次,能够满足严苛的工作环境需求。
    - 优异的环境适应能力:防护等级高达IP66/IP67/IP69K,能够在恶劣环境中稳定工作,NEMA认证确保在多种工业环境下可靠运行。
    - 安全的设计:绝缘电压达到320V,浪涌电压抵抗值高达4kV,确保设备的安全性和稳定性。
    - 易于安装:前端板安装设计,安装简单快捷,便于维护和更换。
    - 高性能LED指示:采用LED光源,发光强度在900至1400 mcd之间,适用于各种显示需求。

    应用案例和使用建议


    该产品广泛应用于各类工业自动化控制系统中,例如:
    - 机械设备控制面板:用于机器启动、停止和状态显示。
    - 工厂自动化系统:作为人机界面的一部分,实现快速响应和操作确认。
    - 船舶控制系统:由于具备防水、防尘性能,可在恶劣环境下长期使用。
    使用建议:
    - 正确的安装方式:根据产品说明书中详细指导进行安装,确保电气连接正确无误。
    - 定期维护检查:为延长产品使用寿命,建议定期对按钮进行清洁和检查,确保机械和电气部分正常运作。

    兼容性和支持


    该按钮模块化设计使得它可以与多种其他西门子组件配合使用。例如:
    - 接触模块:型号为3SU1400-1AA10-1BA0
    - LED模块:型号为3SU1401-1BF30-1AA0
    - 支架:型号为3SU1550-0AA10-0AA0
    - 按钮头:型号为3SU1051-0AB30-0AA0
    西门子公司提供全面的技术支持服务,包括产品手册、安装指南、维护手册和常见问题解答等资料,可以通过官方网站获取。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 按钮按不下去 | 检查按钮是否卡住或内部有异物阻碍。 |
    | LED灯不亮 | 检查电源是否正常供电,确认线路连接正确。 |
    | 寿命短于预期 | 定期维护检查,确保电气连接良好,避免过载使用。 |

    总结和推荐


    3SU1156-0AB30-1BA0照明按钮凭借其出色的可靠性和适应性,在各类工业控制面板中表现出色。其卓越的防护能力和高操作频率使其成为工业应用的理想选择。 我们强烈推荐这一款产品给需要高度可靠和多功能照明按钮的客户。通过结合模块化设计与高水平的制造质量,这款按钮能有效提升系统的可靠性和安全性。

3SU11560AB301BA0参数

参数
面板开孔尺寸 圆形-22.30(Dia)
开关配置 SPST-NO
机械寿命 -
电气寿命 -
电流额定值 -
开关功能 Off-Mom
最大直流触点电压 500V
最大交流触点电压 500V
执行器类型 -
指示颜色 -
安装方式 螺纹安装,面板安装
应用等级 工业级
包装方式 盒装

3SU11560AB301BA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3SU11560AB301BA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 按钮开关 SIEMENS/西门子 3SU11560AB301BA0 3SU11560AB301BA0数据手册

3SU11560AB301BA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
