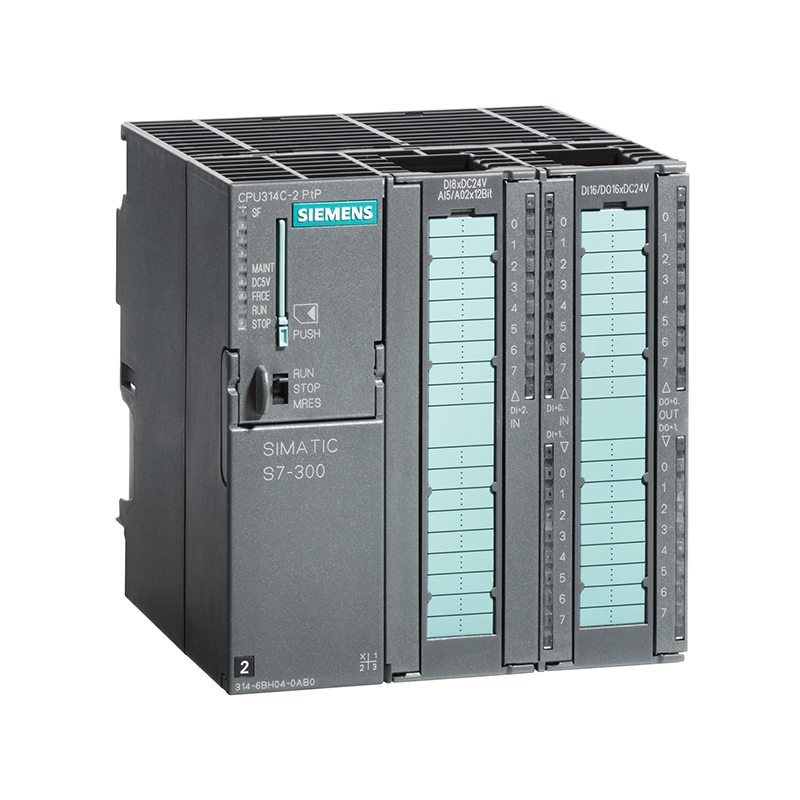

6ES7314-6EH04-0AB0

产品分类: 其他工具
厂牌: SIEMENS/西门子
产品描述: Siemens PLC CPU, SIMATIC S7-300系列, 模拟,数字输出, 以太网,Profinet网络, 28(24 数字、4 模拟)输入
供应商型号: 7466527
供应商: 欧时
标准整包数: 1
SIEMENS/西门子 其他工具 6ES7314-6EH04-0AB0

6ES7314-6EH04-0AB0概述

    SIMATIC S7-314C-2PN/DP Compact CPU 技术手册

    1. 产品简介


    SIMATIC S7-314C-2PN/DP 是一种紧凑型可编程逻辑控制器(PLC),专为中等复杂度的应用设计。该型号具有丰富的输入输出端口、强大的处理能力和灵活的通信接口。它主要用于工业自动化控制系统,适用于过程控制、制造单元集成以及其他需要高可靠性的工业应用场景。

    2. 技术参数


    - 工作内存:192 KB 集成内存,不可扩展。
    - 输入输出:24 个数字输入(DI)/16 个数字输出(DO),4 个模拟输入(AI)/2 个模拟输出(AO)。
    - 电阻温度计:支持 Pt100 温度传感器。
    - 高速计数器:60 kHz,4 个高速计数器。
    - 通信接口:1 个 MPI/DP 接口(12 Mbit/s),1 个 Ethernet PROFINET 接口(含 2 端口交换机)。
    - 电源电压:额定值 24 V DC,范围 19.2 V 至 28.8 V。
    - 防护措施:Miniature circuit breaker 类型 C,最小 2 A;类型 B,最小 4 A。
    - 断电后缓冲时间:5 毫秒,重复率 1 秒。
    - 工作温度:-25°C 至 +60°C。
    - 供电电流:空载时电流消耗 190 mA,最大启动电流 5 A。
    - 功率损失:典型 14 W。

    3. 产品特点和优势


    SIMATIC S7-314C-2PN/DP 具有多项技术亮点:
    - 紧凑设计:适合空间有限的应用场合。
    - 集成以太网接口:便于实现网络连接和远程监控。
    - 高可靠性:具备广泛的通信能力,支持多种协议。
    - 灵活性强:通过Micro Memory Card 支持扩展存储,满足不同应用需求。
    - 高效处理:适用于复杂的工业应用,如过程控制、机器人系统等。

    4. 应用案例和使用建议


    该控制器适用于各种工业自动化系统,例如生产线、流程控制和分布式控制系统。建议在实施过程中充分考虑负载特性,确保所有组件符合控制器的输入/输出限制。特别是在连接数字和模拟信号时,应选择合适的电缆长度和类型,以避免信号干扰。

    5. 兼容性和支持


    该控制器与多种设备和标准接口兼容,支持诸如 MPI/DP、PROFINET 和 RS 485 等通信协议。制造商提供全面的技术支持和维护服务,帮助用户解决实际应用中的问题。

    6. 常见问题与解决方案


    - Q1:如何解决过载问题?
    - A1:根据负载特性调整输出配置,使用适当的电缆和连接器,确保连接稳定。
    - Q2:控制器工作时温度过高怎么办?
    - A2:安装冷却风扇或改善散热条件,确保控制器在安全工作范围内运行。
    - Q3:如何提高系统的可靠性?
    - A3:采用冗余设计和定期维护检查,及时更新固件,保持软件最新状态。

    7. 总结和推荐


    SIMATIC S7-314C-2PN/DP 是一款高性能、多功能的紧凑型 PLC 控制器,非常适合应用于工业自动化系统。凭借其强大的处理能力、多样化的通信接口和高可靠性,该控制器能够有效提升系统的整体性能。因此,强烈推荐使用此产品。

6ES7314-6EH04-0AB0参数

参数
长*宽*高 125mm*120mm*130mm
安装方式 DIN导轨安装

6ES7314-6EH04-0AB0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6ES7314-6EH04-0AB0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他工具 SIEMENS/西门子 6ES7314-6EH04-0AB0 6ES7314-6EH04-0AB0数据手册

6ES7314-6EH04-0AB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5611.1361 ¥ 49784.8051
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 49784.8
