首页  >  产品百科  >  6AV21240GC010AX0

6AV21240GC010AX0

产品分类: 其他工具
厂牌: SIEMENS/西门子
产品描述: Siemens HMI触摸屏, TP700系列, 7寸显示屏TFT
供应商型号: 3473-6AV21240GC010AX0-ND
供应商: Digi-Key
标准整包数: 1

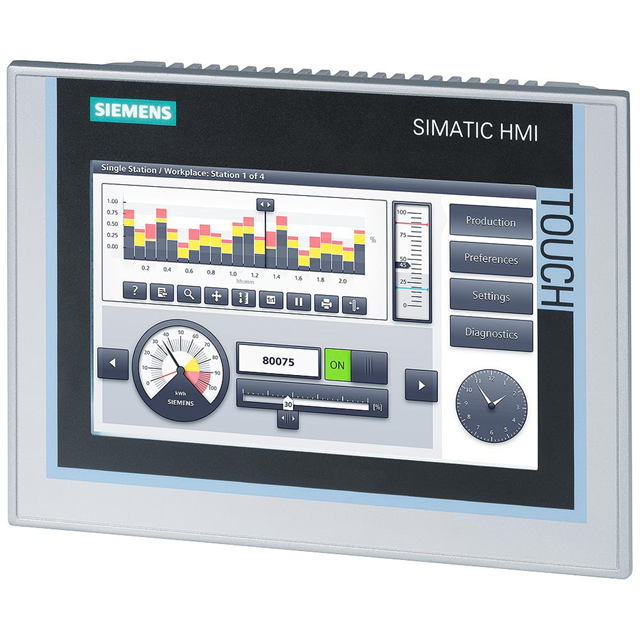

SIEMENS/西门子 其他工具 6AV21240GC010AX0

6AV21240GC010AX0概述

    SIMATIC HMI TP700 Comfort 触控面板技术手册

    1. 产品简介


    SIMATIC HMI TP700 Comfort是一款7英寸宽屏触摸操作面板,采用TFT显示屏,提供高达1600万种颜色显示。它具备多种工业接口和高级功能,适用于各种自动化控制系统。TP700 Comfort是西门子为工业环境设计的高可靠性触控面板,适用于复杂的机器界面控制和人机交互系统。

    2. 技术参数


    - 显示屏: 7英寸TFT显示屏,分辨率800x480像素,支持1600万种颜色
    - 电源: DC 24V (19.2V至28.8V),输入电流0.5A,启动电流1.5A
    - 处理器: X86架构
    - 内存: 12MB配置存储,128MB闪存扩展,SD卡插槽支持最高2GB
    - 接口: 1个PROFINET接口,1个MPI/PROFIBUS DP接口,2个USB接口,1个以太网接口
    - 操作系统: Windows CE 6.0
    - 防护等级: 前面IP65,后面IP20,符合NEMA 4和4x标准
    - 环境温度: 操作温度范围为0°C至50°C(倾斜角度下为0°C至40°C),储存温度范围为-20°C至60°C
    - 湿度: 最大相对湿度90%,无冷凝
    - 兼容性: 支持多种协议,如PROFINET、PROFIBUS、EtherNet/IP、MODBUS等

    3. 产品特点和优势


    SIMATIC HMI TP700 Comfort拥有强大的硬件配置和先进的软件支持。其最大的特点是具有多语言支持(32种在线语言)和灵活的用户界面设计。此外,它还配备了高性能的CPU和丰富的I/O接口,使其能够在复杂的应用环境中稳定运行。

    4. 应用案例和使用建议


    TP700 Comfort广泛应用于自动化生产线、机械设备控制、楼宇自动化等领域。在使用过程中,建议根据具体应用环境选择合适的安装位置,并确保良好的通风散热条件。对于关键应用,可以考虑配置冗余系统以提高系统的可靠性和安全性。

    5. 兼容性和支持


    TP700 Comfort支持多种工业协议,包括PROFINET、PROFIBUS、EtherNet/IP等。西门子为用户提供全面的技术支持和服务,包括软件更新、故障诊断、设备维护等。

    6. 常见问题与解决方案


    - Q: 无法正常启动?
    - A: 检查电源连接是否正确,确认电源电压是否在规定范围内。

    - Q: 屏幕显示异常?
    - A: 确认接线是否牢固,重启设备后检查是否有更新。

    - Q: 存储空间不足?
    - A: 可通过插入SD卡或U盘来扩展存储空间。

    7. 总结和推荐


    综上所述,SIMATIC HMI TP700 Comfort是一款高度集成且功能丰富的触控面板,适合于需要高性能人机交互界面的应用场合。其强大的处理能力和丰富的接口使得它成为众多工业应用的理想选择。强烈推荐使用该产品,特别是在需要稳定可靠的工业控制系统中。

6AV21240GC010AX0参数

参数
长*宽*高 214mm*158mm*63mm
零件状态 在售
包装方式 散装

6AV21240GC010AX0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6AV21240GC010AX0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他工具 SIEMENS/西门子 6AV21240GC010AX0 6AV21240GC010AX0数据手册

6AV21240GC010AX0封装设计

查看详情并下载
Symbol
Footprint
3D Model
