首页  >  产品百科  >  6AV21232GB030AX0

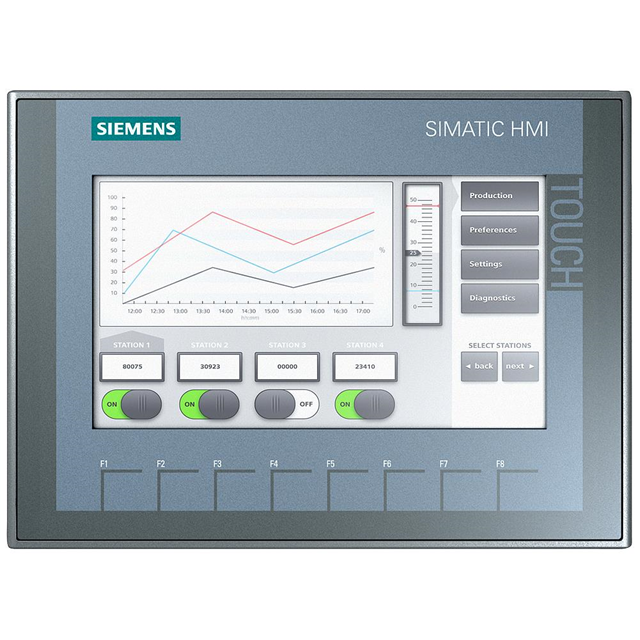

6AV21232GB030AX0

产品分类: 其他工具
厂牌: SIEMENS/西门子
产品描述: Siemens HMI触摸屏, KTP 700系列, 7寸显示屏TFT
供应商型号: 3473-6AV21232GB030AX0-ND
供应商: Digi-Key
标准整包数: 1
SIEMENS/西门子 其他工具 6AV21232GB030AX0

6AV21232GB030AX0概述

    # SIMATIC HMI KTP700 Basic 技术手册

    产品简介


    SIMATIC HMI KTP700 Basic 是一种基本操作面板,适用于工业自动化领域。它支持按键和触摸屏操作,配备7英寸TFT显示器,分辨率为800 x 480像素,显示颜色多达65536种。该面板通过PROFINET接口进行连接,可通过WinCC Basic V13/STEP 7 Basic V13进行配置。KTP700 Basic 面板不仅包含了丰富的开源软件,还支持多种工业以太网协议,使其成为一种功能强大且易于使用的HMI设备。

    技术参数


    以下是SIMATIC HMI KTP700 Basic 的关键技术参数:
    | 参数名称 | 具体数值 |

    | 显示器类型 | TFT显示屏 |
    | 分辨率 | 800 x 480像素 |
    | 支持颜色 | 65536种 |
    | 接口类型 | PROFINET接口 |
    | 供电电压 | DC 24V(范围:19.2V至28.8V) |
    | 最大电流 | 230mA |
    | 输入功率 | 5.5W |
    | 处理器类型 | ARM处理器 |
    | 内存 | Flash内存和RAM |
    | 用户数据存储容量 | 10MB |
    | 音频设备 | 音乐报警器 |
    | 硬件时钟 | 支持硬件时钟,续航约6周 |
    | 工业以太网接口数量 | 1个 |
    | USB接口数量 | 1个(最大支持16GB存储) |
    | 协议支持 | PROFINET、EtherNet/IP、TCP/IP等 |

    产品特点和优势


    SIMATIC HMI KTP700 Basic 具有以下几个显著特点和优势:
    - 多协议支持:支持多种工业协议,如PROFINET、EtherNet/IP、TCP/IP等,适应多种网络环境。
    - 高性能处理器:采用ARM处理器,运行速度快,响应时间短。
    - 丰富内存:提供10MB的用户数据存储空间,便于用户存储大量数据。
    - 坚固耐用:防护等级为IP65(前部),可承受较严酷的工业环境。
    - 多样化的显示选项:支持多语言显示,能够满足不同地区的使用需求。

    应用案例和使用建议


    KTP700 Basic 面板广泛应用于自动化生产线、机械控制、过程监控等领域。例如,在化工厂的生产线上,KTP700 Basic 可用于实时监测反应器的温度、压力和液位等关键参数,并通过触控屏幕进行远程操作和调整。为了充分利用其功能,用户可以采取以下建议:
    - 使用时确保电源电压在规定范围内,避免过压或欠压导致设备损坏。
    - 在复杂的工业环境中,建议定期对设备进行检查和维护,确保其正常运行。
    - 结合WinCC Basic配置软件,充分利用面板的多种功能,实现高效的数据管理和控制。

    兼容性和支持


    KTP700 Basic 面板与其他SIMATIC产品高度兼容,如SIMATIC S7-1200/1500、LOGO! 等。此外,它还支持EtherNet/IP和MODBUS TCP/IP等标准工业协议,方便与其他设备集成。厂商提供详尽的技术文档和支持服务,用户可以通过Siemens官方渠道获取相关的技术支持和维修服务。

    常见问题与解决方案


    以下是几个常见的使用问题及其解决方案:
    1. 启动困难
    - 问题原因:电源电压不稳定。
    - 解决方法:检查并确保电源电压在19.2V到28.8V之间。
    2. 屏幕显示异常
    - 问题原因:显示器驱动程序故障。
    - 解决方法:尝试更新或重新安装驱动程序。
    3. 通信中断
    - 问题原因:工业以太网连接不稳。
    - 解决方法:检查以太网线缆和连接器,确保无松动。

    总结和推荐


    综上所述,SIMATIC HMI KTP700 Basic是一款功能强大、兼容性好、易于使用的操作面板。它不仅提供了丰富的硬件资源,还拥有较高的性能和可靠性。对于需要实现自动化监控和管理的企业来说,KTP700 Basic 是一个非常不错的选择。因此,我强烈推荐使用这款产品。

6AV21232GB030AX0参数

参数
长*宽*高 214mm*158mm*39mm
零件状态 在售
包装方式 散装

6AV21232GB030AX0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6AV21232GB030AX0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他工具 SIEMENS/西门子 6AV21232GB030AX0 6AV21232GB030AX0数据手册

6AV21232GB030AX0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1290.224 ¥ 10797.5621
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10797.56
