首页  >  产品百科  >  6AG11232MB032AX0

6AG11232MB032AX0

产品分类: 其他工具
厂牌: SIEMENS/西门子
产品描述: 显示器模块 显示装置, 6AG112系列, 用于KTP1200
供应商型号: 982-6AG11232MB032AX0
供应商: Mouser
标准整包数: 1

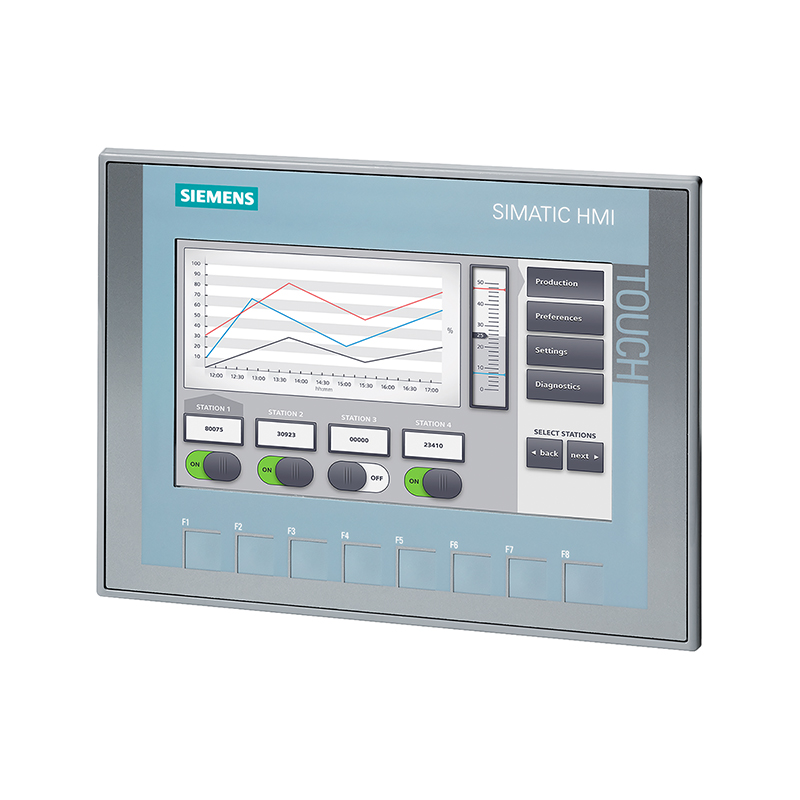

SIEMENS/西门子 其他工具 6AG11232MB032AX0

6AG11232MB032AX0概述

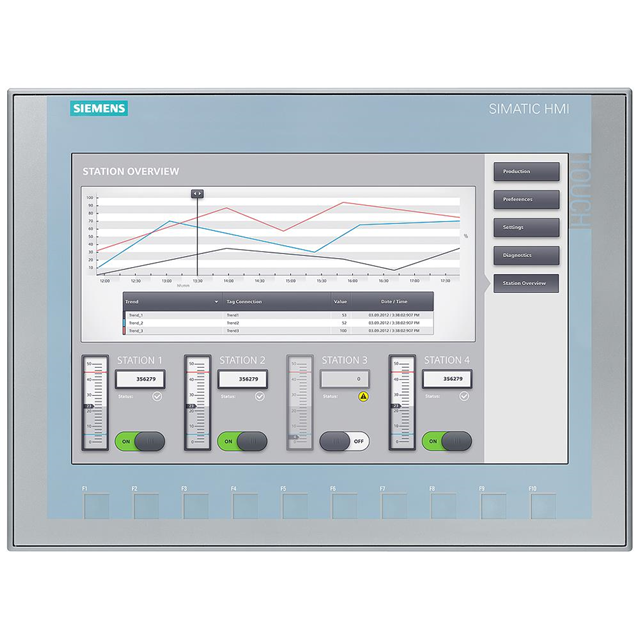

    SIPLUS HMI KTP1200 Basic 技术手册

    产品简介


    SIPLUS HMI KTP1200 Basic 是一种用于工业自动化控制的人机界面(HMI)设备,基于型号为6AV2123-2MB03-0AX0的产品进行升级,并添加了涂层保护,使其能够在极端环境下稳定工作。该设备具有宽屏显示,支持触控操作,并提供多种通信接口,广泛应用于工业过程控制和工厂自动化系统中。

    技术参数


    - 显示器类型: TFT 面板,带 LED 背光
    - 显示屏尺寸: 12英寸(261.1mm x 163.2mm)
    - 颜色数量: 65536色
    - 分辨率: 1280像素 × 800像素
    - 电源电压: 直流24V(范围:19.2V 至 28.8V)
    - 功耗: 典型值 12.2W
    - 处理器: ARM 处理器
    - 内存: 10Mbyte RAM 和 Flash 存储
    - 接口: 1个工业以太网接口,1个USB接口
    - 网络协议: 支持 PROFINET、EtherNet/IP、TCP/IP、DHCP、SNMP、DCP、LLDP
    - 保护等级: 前面板 IP65,后板 IP20
    - 工作温度: -10°C 至 +50°C(垂直安装),最大倾斜角度下 -10°C 至 +40°C
    - 存储温度: -20°C 至 +60°C
    - 海拔高度: 最大5000米

    产品特点和优势


    1. 耐环境能力: 通过了多项环境测试,如霉菌和盐雾测试,适用于各种严苛条件下的工业应用。
    2. 高可靠性: 采用EN 61086标准的涂层保护,提高了电路板的可靠性。
    3. 兼容性强: 支持多种通信协议,包括PROFINET和EtherNet/IP,便于与其他系统集成。
    4. 强大处理能力: 配备ARM处理器和10Mbyte的用户可用内存,适合复杂的应用场景。

    应用案例和使用建议


    应用场景:
    - 在食品加工、制药、化工等领域,用于实时监控生产过程中的各项参数。
    - 在机械制造、汽车制造等行业,作为操作员和控制系统之间的交互界面。
    使用建议:
    - 确保供电电压稳定在规定范围内,避免频繁的电压波动影响设备寿命。
    - 使用前对设备进行充分调试,确保各项参数配置符合具体应用需求。
    - 定期检查连接线缆,确保接口连接良好,无松动或腐蚀现象。

    兼容性和支持


    - 兼容性: 与多种控制系统兼容,如Siemens的WinCC Basic/V13、STEP 7 Basic/V13等软件。
    - 支持服务: 提供硬件及软件方面的技术支持,可免费获得开源自定义软件。

    常见问题与解决方案


    1. 问题: 设备启动时无法正常显示画面。
    - 解决办法: 检查电源输入是否正确,确认USB或以太网接口连接正常。
    2. 问题: 触摸屏响应不灵敏。
    - 解决办法: 清洁触摸屏表面,确保无灰尘或油渍。

    总结和推荐


    SIPLUS HMI KTP1200 Basic 是一款适用于工业自动化领域的高性能人机界面设备,具有高可靠性和广泛的环境适应性。无论是对于初学者还是经验丰富的工程师,这款产品都是理想的选择。强烈推荐在需要高性能、高可靠性人机交互界面的场合使用此产品。

6AG11232MB032AX0参数

参数
长*宽*高 245mm*330mm*60mm
零件状态 在售
包装方式 盒装

6AG11232MB032AX0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6AG11232MB032AX0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他工具 SIEMENS/西门子 6AG11232MB032AX0 6AG11232MB032AX0数据手册

6AG11232MB032AX0封装设计

查看详情并下载
Symbol
Footprint
3D Model
