6XV18755DH20

产品分类: 同轴线缆
厂牌: SIEMENS/西门子
产品描述: Siemens 同轴电缆, 50 Ω
供应商型号: 3473-6XV18755DH20-ND
供应商: Digi-Key
标准整包数: 1
SIEMENS/西门子 同轴线缆 6XV18755DH20

6XV18755DH20概述


    产品简介

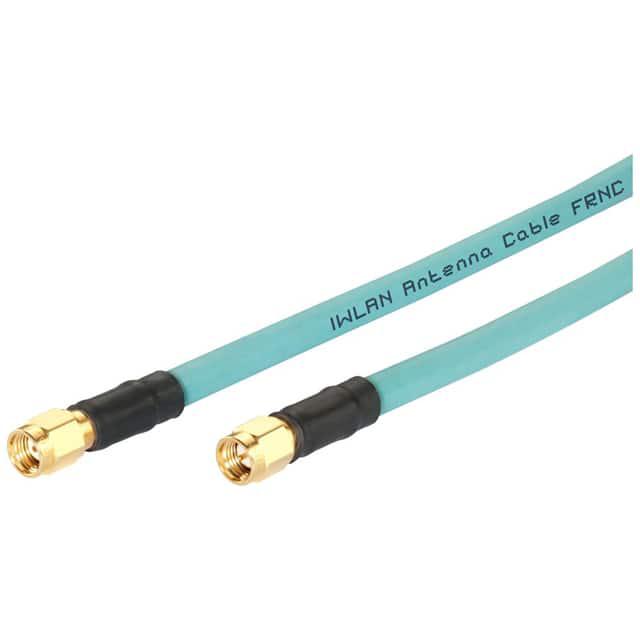

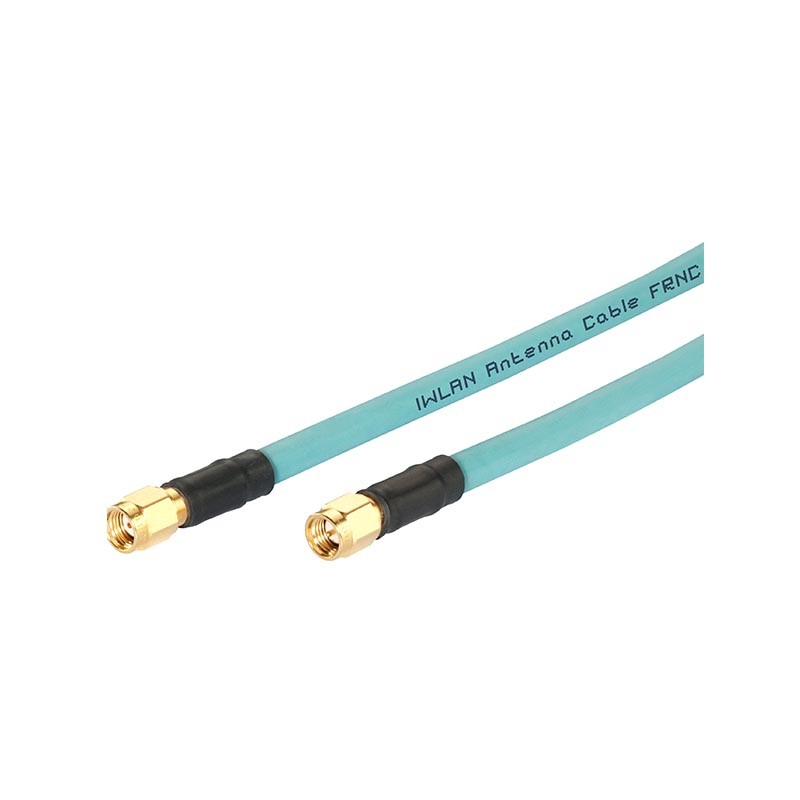

    SIMATIC NET Antenna Connection Cable RSMA/SMA Male/Male
    该产品是一款专为SIMATIC NET设计的预装配连接电缆,用于连接SIMATIC NET天线。该电缆采用R-SMA与SMA双接口,提供了卓越的电气和机械性能。它特别适用于工业通信领域,特别是在需要高可靠性和稳定传输频率的应用场景中。

    技术参数


    电气数据
    - 电气连接类型: R-SMA/SMA Male/Male
    - 传输频率范围: 0 ... 6000 MHz
    - 衰减系数:
    - 2.4 GHz: 0.53 dB/m
    - 5.2 GHz: 0.83 dB/m
    - 5.85 GHz: 0.89 dB/m
    - 回波损耗: ≥ 23 dB
    - 额定阻抗: 50 Ω
    - 每米电容: 82 pF/m
    - 相对速度: 82%
    机械数据
    - 屏蔽设计: 编织锡镀铜丝
    - 内导体直径: 1.4 mm
    - 绝缘层直径: 3.8 mm
    - 护套直径: 6.3 mm
    - 护套厚度: 0.76 mm
    - 材料组成:
    - 内导体: 铜(Cu)
    - 绝缘层: 聚乙烯泡沫
    - 护套: FRNC(防火耐化学材料)
    - 颜色: 浅蓝色
    - 弯曲半径:
    - 单次弯折: 最小允许 32 mm
    - 多次弯折: 最小允许 45 mm
    - 最大拉力: 80 N
    - 重量: 75 kg/km
    环境条件
    - 工作温度范围: -40 ... +80 °C
    - 存储温度范围: -40 ... +80 °C
    - 运输温度范围: -40 ... +80 °C
    - 安装温度范围: -25 ... +80 °C
    - 化学稳定性:
    - 矿物油: 条件性抵抗
    - 辐射抵抗力: UV辐射下抵抗

    产品特点和优势


    该电缆具有以下显著特点和优势:
    - 低衰减系数:在高频段表现优异,确保信号传输质量。
    - 高回波损耗:减少反射信号干扰,提高系统可靠性。
    - 宽温度范围:能够在极端环境下稳定工作,适用于各种恶劣工况。
    - 抗UV辐射:可在户外环境中长期使用,避免材料老化。
    - 防水等级IP68:当连接时具备高度防水性能,适合在潮湿环境中使用。

    应用案例和使用建议


    应用场景:
    - 连接机柜的SMA接口到接入点或客户端。
    - 工业自动化系统中的无线通信设备。
    使用建议:
    - 在安装前确保连接部位清洁,以保证良好的接触效果。
    - 安装时需注意电缆的最小弯曲半径要求,避免损坏电缆。
    - 尽量避免电缆受到过大的拉力,以免影响其机械强度。

    兼容性和支持


    该电缆与所有符合SMA和R-SMA标准的设备兼容。Siemens提供全面的技术支持,包括在线支持、产品选型工具及详细的安装指南,确保客户能够充分利用该产品的性能。

    常见问题与解决方案


    1. 问:电缆在什么情况下会发生信号衰减?
    - 答:信号衰减通常发生在高频段,尤其是在温度变化较大的环境中。可以通过定期检查连接部分并保持其清洁来减轻衰减问题。
    2. 问:如何确定电缆是否满足IP68防水标准?
    - 答:该电缆设计用于在插头连接状态下达到IP68防护等级,可以在深度不超过1米的水中保持至少30分钟不进水。

    总结和推荐


    综上所述,SIMATIC NET Antenna Connection Cable RSMA/SMA Male/Male 是一款高性能的无线通信连接电缆,具有出色的电气性能、机械耐用性和环境适应能力。它适用于多种工业自动化场景,尤其是那些对信号传输质量和稳定性要求较高的场合。强烈推荐使用该产品,特别是在需要高可靠性的工业无线通信项目中。

6XV18755DH20参数

参数
零件状态 在售
包装方式 盒装

6XV18755DH20厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6XV18755DH20数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 同轴线缆 SIEMENS/西门子 6XV18755DH20 6XV18755DH20数据手册

6XV18755DH20封装设计

查看详情并下载
Symbol
Footprint
3D Model
