首页  >  产品百科  >  6ES71475JD000BA0

6ES71475JD000BA0

产品分类: 其他工具
厂牌: SIEMENS/西门子
产品描述: Siemens 传感器分线盒, 6ES7系列, M12分线盒, 4端口
供应商型号: 982-6ES71475JD000BA0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 其他工具 6ES71475JD000BA0

6ES71475JD000BA0概述

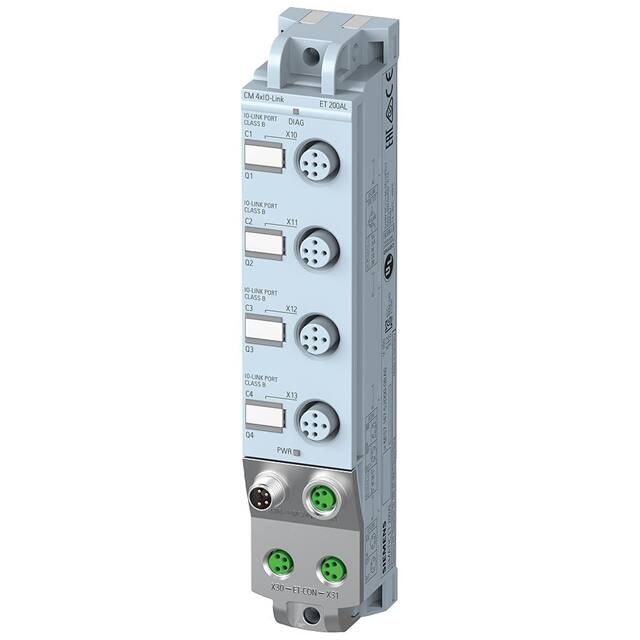

    SIMATIC ET 200AL CM 4x IO-Link 技术手册解析

    1. 产品简介


    SIMATIC ET 200AL CM 4x IO-Link 是一款高性能、模块化的工业自动化设备,专门用于工业环境中的远程I/O(输入输出)操作。该设备支持最多4个IO-Link端口,适用于各种自动化控制系统,特别是那些需要高度灵活性和可靠性的场合。其主要功能包括提供数字输入/输出接口和编码器供电接口,并通过IO-Link协议实现高效的数据传输。

    2. 技术参数


    - 产品类型:CM 4x IO-Link
    - 固件版本:V1.1.x
    - 工程软件支持:
    - STEP 7 TIA Portal(自V13 SP1或更高版本)
    - STEP 7(自V5.5 SP4 Hotfix 3)
    - 供电电压:
    - 负载电压1L+:额定值为24 V DC,允许范围为20.4 V至28.8 V,具有反极性保护。
    - 负载电压2L+:额定值为24 V DC,允许范围为20.4 V至28.8 V,具有反极性保护。
    - 输入电流:
    - 额定电流消耗:40 mA;无负载时最大4 A。
    - 编码器供电:4个24 V输出端口,具有短路保护功能,每个端口最大输出电流为1.4 A。
    - 电源损耗:典型值为2.6 W。
    - IO-Link接口:
    - 接口数量:4个。
    - 协议版本:IO-Link 1.0和1.1均支持。
    - 传输速率:COM1为4.8 kBaud,COM2为38.4 kBaud,COM3为230 kBaud。
    - 尺寸与重量:
    - 宽度:30 mm。
    - 高度:159 mm。
    - 深度:40 mm。
    - 重量:约145 g。

    3. 产品特点和优势


    - 多端口支持:该设备提供了四个IO-Link端口,能够同时连接和控制多个传感器和执行器,从而大大提高了系统的灵活性和可扩展性。
    - 广泛的通信协议支持:兼容多种通信协议,包括PROFIBUS、PROFINET等,便于集成到不同的工业自动化系统中。
    - 高可靠性:具备过压、短路保护等功能,能够在恶劣的工业环境中稳定运行。
    - 易用性:配置简单,可通过STEP 7软件轻松设置和监控。

    4. 应用案例和使用建议


    - 应用案例:SIMATIC ET 200AL CM 4x IO-Link 常被应用于自动化生产线上的物料检测、设备状态监控等场景。例如,在一个自动化工厂中,该设备可以连接多个传感器,实时监测生产设备的状态,并将数据反馈给中央控制系统。
    - 使用建议:为了充分发挥其潜力,建议在设计系统架构时考虑IO-Link设备的布线距离和布线方式,确保信号传输的稳定性和可靠性。同时,结合相应的诊断工具进行定期维护,以保持系统的正常运行。

    5. 兼容性和支持


    - 兼容性:SIMATIC ET 200AL CM 4x IO-Link 支持多种主流的工业通信协议,包括PROFIBUS、PROFINET等,能够无缝对接不同品牌的控制系统和PLC。
    - 厂商支持:西门子提供了详尽的技术文档和支持服务,确保用户在使用过程中遇到任何问题时都能得到及时的帮助。

    6. 常见问题与解决方案


    - 问题1:设备无法正常启动。
    - 解决方案:检查供电电压是否在允许范围内,确认电源接线正确无误。
    - 问题2:数据传输不稳定。
    - 解决方案:检查通信线路是否受到干扰,尝试重新配置通信参数。
    - 问题3:设备过热。
    - 解决方案:确保设备安装位置通风良好,避免长时间超负荷运行。

    7. 总结和推荐


    SIMATIC ET 200AL CM 4x IO-Link 是一款功能强大、性能可靠的工业自动化设备,特别适合于需要多端口连接和灵活扩展的应用场景。其丰富的技术参数和广泛的应用支持使得它在市场上具有很高的竞争力。强烈推荐在自动化控制系统中使用该产品。

6ES71475JD000BA0参数

参数
零件状态 在售
包装方式 盒装

6ES71475JD000BA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6ES71475JD000BA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他工具 SIEMENS/西门子 6ES71475JD000BA0 6ES71475JD000BA0数据手册

6ES71475JD000BA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
