6AV36883EH470AX0

产品分类: 其他工具
厂牌: SIEMENS/西门子
产品描述: Siemens HMI触摸屏, KP 32F系列
供应商型号: 982-6AV36883EH470AX0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 其他工具 6AV36883EH470AX0

6AV36883EH470AX0概述

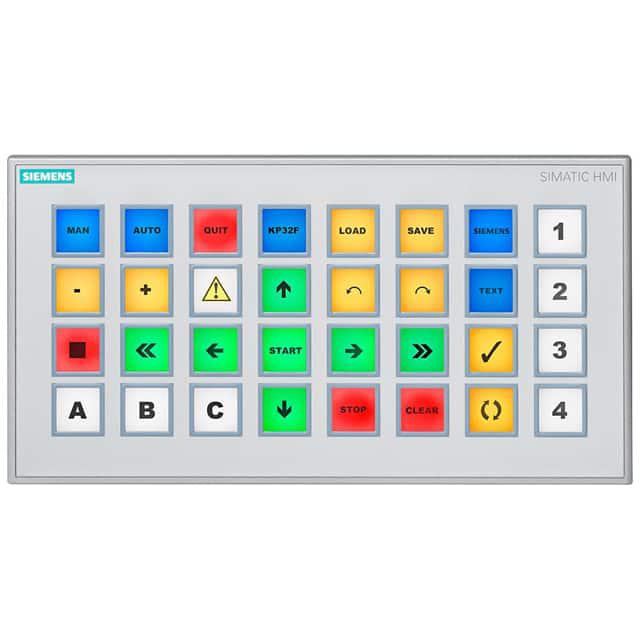

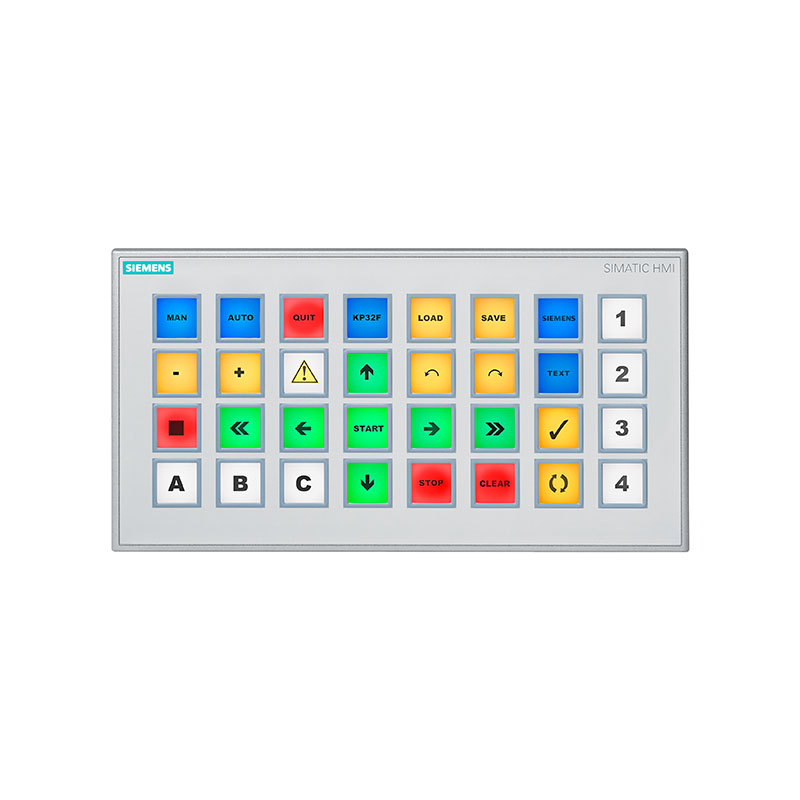

    SIMATIC HMI KP32F PN 电子元器件技术手册

    1. 产品简介


    SIMATIC HMI KP32F PN 是一款面向工业自动化领域的高端人机界面(HMI)面板。该产品配备有32个短行程按键,采用多色LED指示灯,支持PROFINET接口,并具备PROFIsafe安全功能。主要应用于需要高度可靠性和复杂操作的工业控制系统中,如工厂自动化、过程控制和机器控制等领域。

    2. 技术参数


    - 控制元素
    - 按键数量:32个短行程按键
    - 键盘类型:膜式键盘,支持用户自定义标签
    - 颜色模式:红、绿、蓝、黄、白,共5种颜色
    - 数字输入:32个,总输入输出最多为32,支持2x SIL 2或4x SIL 3
    - 数字输出:16个,最大32个输入输出组合,每通道最大电流100mA
    - 接口
    - 工业以太网接口:2个
    - PROFINET接口:2个,含交换机功能
    - 供电电压
    - 直流电压:24V,范围20.4V至28.8V
    - 输入电流:1A
    - 保护等级
    - 前面板:IP65
    - 后面板:IP20

    3. 产品特点和优势


    SIMATIC HMI KP32F PN 具备以下独特功能和优势:
    - 高可靠性:支持PROFIsafe安全功能,能够满足工业级的安全标准。
    - 多功能性:通过PROFINET接口实现高效的数据通信,可连接多种设备。
    - 易用性:支持用户自定义标签,方便操作者快速识别每个按键的功能。
    - 广泛适用性:适用于各种工业场景,如工厂自动化、过程控制等。

    4. 应用案例和使用建议


    应用场景:
    - 工厂自动化生产线上的监控和控制
    - 化工行业中的过程控制系统
    使用建议:
    - 在安装时,确保面板安装位置符合要求,垂直安装时倾斜角度不超过30度。
    - 在配置过程中,建议使用STEP 7 Basic或STEP 7 Professional软件进行编程和调试。

    5. 兼容性和支持


    SIMATIC HMI KP32F PN 可与其他Siemens设备兼容,如S7-1200、S7-1500等PLC控制器。此外,制造商提供全面的技术支持和服务,确保用户在使用过程中能够得到及时有效的帮助。

    6. 常见问题与解决方案


    问题1:设备启动时无法正常工作
    - 解决方案:检查电源电压是否在规定范围内(20.4V至28.8V),确认接线无误。
    问题2:LED指示灯不亮
    - 解决方案:确认所选颜色模式设置正确,检查LED连接线是否接触良好。
    问题3:按键响应延迟
    - 解决方案:调整设备的工作温度范围,确保工作环境温度保持在0°C到55°C之间。

    7. 总结和推荐


    综上所述,SIMATIC HMI KP32F PN 作为一款高性能的人机界面面板,不仅具备可靠的工业安全性,还拥有丰富的功能和灵活的应用性。它适用于各种工业环境,具有较高的市场竞争力。因此,我们强烈推荐此产品用于需要高度可靠性的自动化系统中。

6AV36883EH470AX0参数

参数
长*宽*高 295mm*155mm*69mm
零件状态 在售
包装方式 盒装
