6AG11240XC024AX1

产品分类: 其他工具
厂牌: SIEMENS/西门子
产品描述: 显示器模块 显示装置, 6AG112系列, 用于TP2200
供应商型号: 982-6AG11240XC024AX1
供应商: Mouser
标准整包数: 1

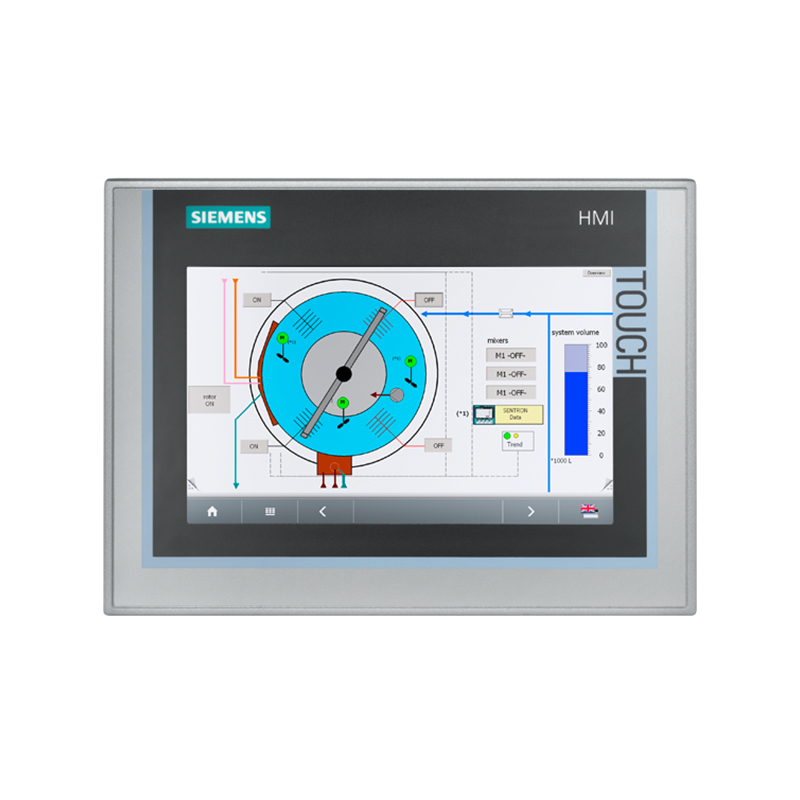

SIEMENS/西门子 其他工具 6AG11240XC024AX1

6AG11240XC024AX1概述

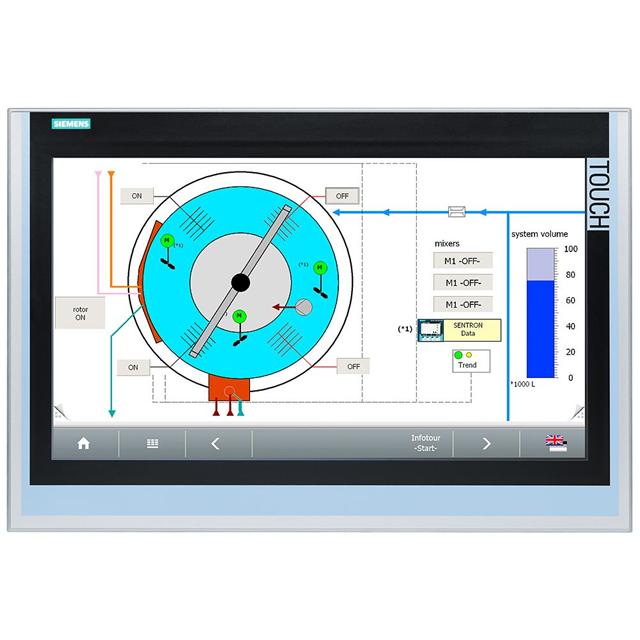

    # SIPLUS HMI TP2200 Comfort 技术手册

    产品简介


    SIPLUS HMI TP2200 Comfort 是一款基于6AV2124-0XC02-0AX1系列的高端人机界面(HMI)产品,特别适用于工业自动化控制环境。它采用22英寸宽屏TFT显示屏,支持1677万种颜色显示,并具备强大的连接能力和配置存储能力,支持多种工业协议,如PROFINET、PROFIBUS、EtherNet/IP、MPI等。此外,它还配备了Windows Embedded Compact 2013操作系统,使得其在各种复杂的工业环境中具有高度的可靠性和灵活性。

    技术参数


    显示屏
    - 设计:TFT显示屏
    - 屏幕对角线:21.5英寸
    - 显示宽度:475.2毫米
    - 显示高度:267.3毫米
    - 色彩数:16,777,216色
    - 分辨率:1920×1080像素
    - 背光:MTBF(25°C下)为30,000小时;可调节亮度0-100%
    电源及电流
    - 电源电压:直流24V
    - 电流消耗:额定值为1.7A,启动时浪涌电流为0.5A
    - 输入功率:典型值为41W
    处理器及内存
    - 处理器类型:X86架构
    - 内存:24MB用户可用配置存储空间
    - 存储接口:2个SD卡插槽
    接口
    - 工业以太网接口:2个(带交换机)
    - RS 485接口:1个(兼容RS 422/485)
    - RS 232接口:无
    - USB接口:2个(USB 2.0)
    - 其他接口:1个并行接口、2个SD卡插槽
    网络协议
    - PROFINET:支持PROFINET IO和IRT
    - PROFIBUS:支持
    - EtherNet/IP:支持
    - MPI:支持
    - TCP/IP:支持DHCP、SNMP、DCP、LLDP
    - 其他协议:支持MODBUS
    其他功能
    - 显示屏对象:750个可配置图像,最大复杂对象数量为40个
    - 告警系统:最多32个报警类,每个类最多6000条位消息
    - 数据存档:每台设备最多50个档案,每个档案最多50,000条记录

    产品特点和优势


    SIPLUS HMI TP2200 Comfort 主要特点如下:
    - 高可靠性:符合EN 61086标准,采用防凝露涂层,确保在恶劣环境下稳定运行。
    - 强大扩展能力:24MB配置存储空间,可灵活扩展至多用户和多个报警类,适用于大型工业系统。
    - 多样化接口:提供多种通信接口,如工业以太网、RS485、USB等,易于与其他设备集成。
    - 操作简便:预装Windows Embedded Compact 2013操作系统,支持多语言界面和复杂图像对象。

    应用案例和使用建议


    SIPLUS HMI TP2200 Comfort 主要应用于工业自动化控制场景,例如制造、化工、电力等行业。根据其宽泛的工作温度范围(0°C至45°C),可在各类工业环境下稳定运行。
    使用建议
    - 安装:由于支持垂直和横置安装,可以根据实际空间需求选择合适的安装方式。
    - 维护:建议定期检查电源和接口状态,确保系统稳定运行。同时,及时更新软件和驱动程序以获得最佳性能。

    兼容性和支持


    SIPLUS HMI TP2200 Comfort 支持多种工业通信协议,如PROFINET、PROFIBUS、EtherNet/IP等。厂商提供了丰富的配置工具和软件接口,方便用户进行系统集成和调试。
    厂商支持
    - 备份/恢复:手动和自动备份功能,支持模拟测试和设备切换。
    - 外部设备:支持打印机、网络摄像头等多种外部设备。

    常见问题与解决方案


    问题1:启动时无法正常供电
    解决方案:检查电源接头是否正确插入,并确认电源电压是否在额定范围内(19.2V至28.8V)。
    问题2:无法连接到PROFINET网络
    解决方案:检查PROFINET网络配置,确保子网掩码和IP地址设置正确,并确认网络连接状态。
    问题3:触摸屏反应迟钝
    解决方案:重启设备,检查触摸屏与主板之间的连接是否松动,必要时更换触摸屏膜。

    总结和推荐


    SIPLUS HMI TP2200 Comfort 是一款高度可靠的工业级HMI产品,具备优秀的连接能力和广泛的适用性。其出色的操作系统和丰富的功能使其成为工业自动化系统的理想选择。强烈推荐在大型工厂、电力设施等领域使用。
    总体而言,SIPLUS HMI TP2200 Comfort 在工业自动化领域的表现令人印象深刻,无论是稳定性、功能性还是扩展能力都达到了较高水平,是值得信赖的选择。

6AG11240XC024AX1参数

参数
长*宽*高 380mm*560mm*75mm
零件状态 在售
包装方式 盒装

6AG11240XC024AX1厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6AG11240XC024AX1数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 其他工具 SIEMENS/西门子 6AG11240XC024AX1 6AG11240XC024AX1数据手册

6AG11240XC024AX1封装设计

查看详情并下载
Symbol
Footprint
3D Model
