WTB4S-3P2231

产品分类: 光电传感器
厂牌: SICK
产品描述: 10mm~120mm 500μs 10V 30V 红色 LED
供应商型号: 4058180
供应商: 海外现货
标准整包数: 1

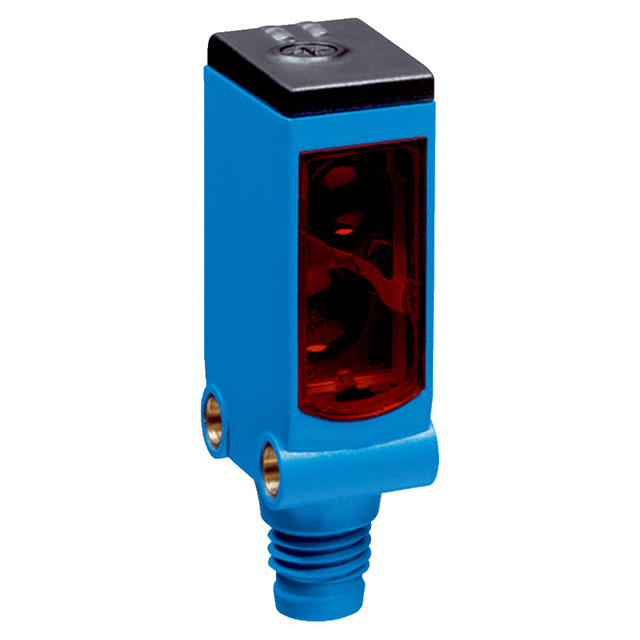

SICK 光电传感器 WTB4S-3P2231

WTB4S-3P2231概述

    WTB4S-3P2231 Miniature Photoelectric Sensors

    1. 产品简介


    WTB4S-3P2231是一款由SICK公司生产的微型光电传感器。这种传感器利用光反射原理进行近距离检测,广泛应用于自动化生产线、机器人控制以及各类工业自动化领域。通过背景抑制技术,这款传感器能够在复杂的环境中准确区分目标物体与背景,从而提高检测精度。

    2. 技术参数


    - 尺寸:12.2 mm x 41.8 mm x 17.3 mm(宽 x 高 x 深)
    - 工作电压范围:10 V DC 至 30 V DC
    - 电流消耗:20 mA
    - 开关输出:PNP
    - 响应时间:小于0.5 ms
    - 开关频率:1,000 Hz
    - 最大检测距离:4 mm 至 120 mm
    - 调整方式:五圈电位器
    - 光源:可见红光,PinPoint LED
    - 光点尺寸:直径2.5 mm x 50 mm
    - 波长:650 nm
    - 环境温度范围:工作温度-40 °C 至 +60 °C;存储温度-40 °C 至 +75 °C
    - 防护等级:IP67/IP66
    - 认证:UL 文件编号 NRKH.E181493 和 NRKH7.E181493

    3. 产品特点和优势


    WTB4S-3P2231 的显著特点是其卓越的背景抑制能力。这使得它能够精准识别目标物体,即使在背景反射强度相近的情况下也能保证高准确性。此外,它的微小尺寸使其非常适合安装在空间有限的应用场合。高响应速度和高开关频率确保了其在高速运行环境下的可靠性。该传感器还具备过载和短路保护,提高了其耐用性和安全性。

    4. 应用案例和使用建议


    该传感器适用于需要精确检测的小型物件,如包装流水线上的瓶盖检测、汽车制造过程中的零件定位等。在具体应用中,建议根据实际需求选择合适的安装位置和角度,以确保最佳检测效果。例如,在瓶盖检测应用中,应将传感器安装在流水线上方适当高度,以覆盖整个瓶盖区域。

    5. 兼容性和支持


    该传感器提供多种配件选项,包括不同的连接头和电缆。其中,插头和电缆组合适合多种安装需求,且易于更换和维护。SICK公司为该系列产品提供了全方位的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    - 问题:传感器指示灯不亮。
    - 解决方案:检查电源连接是否正确,电压是否在规定范围内。确认传感器接线没有松动或损坏。
    - 问题:检测不准确。
    - 解决方案:检查传感器与被测物之间的距离是否在规定的范围内,调整传感器的角度和位置以优化检测效果。
    - 问题:过载或短路保护触发。
    - 解决方案:检查负载是否超出允许的最大值,确认所有连接是否安全可靠。

    7. 总结和推荐


    综上所述,WTB4S-3P2231微型光电传感器以其出色的检测精度、高可靠性及紧凑的设计,在众多工业应用场合中表现出色。其广泛的适用性和强大的兼容性使其成为自动化生产线中不可或缺的一部分。对于需要高精度检测的应用,强烈推荐使用这款传感器。

WTB4S-3P2231参数

参数
波长 -
光源 红色 LED
感应方式 -
响应时间 500μs
输出类型 -
最小工作供电电压 10V
颜色感应 -
感应距离 10mm~120mm
最大工作供电电压 30V
零件状态 在售
包装方式 散装

WTB4S-3P2231厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

WTB4S-3P2231数据手册

厂牌 PDF简要描述 下载
SICK 光电传感器 SICK WTB4S-3P2231 WTB4S-3P2231数据手册

WTB4S-3P2231封装设计

查看详情并下载
Symbol
Footprint
3D Model
