WTV4-3P3441

产品分类: 光电传感器
厂牌: SICK
产品描述: 4mm~50mm 500μs 10V 30V 红色 LED
供应商型号: WTV4-3P3441
供应商: 国内现货
标准整包数: 0

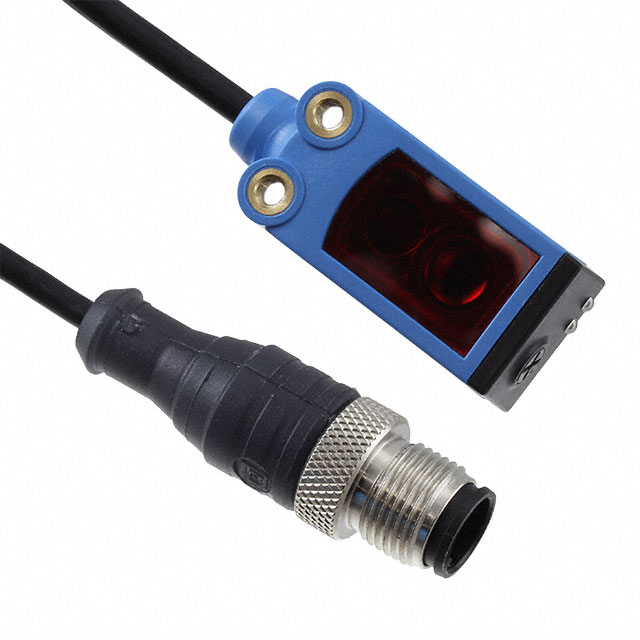

SICK 光电传感器 WTV4-3P3441

WTV4-3P3441概述

    WTV4-3P3441微型光电传感器技术手册

    1. 产品简介


    WTV4-3P3441是一款微型光电传感器,采用背景抑制技术。它适用于各种工业自动化和机器人控制领域的检测任务,如物料处理、包装、装配线监控等。这款传感器具备出色的检测精度和可靠性,能够准确识别目标物体并输出相应的信号。

    2. 技术参数


    - 型号: WTV4-3P3441
    - 订单编号: 1029582
    - 光发射原理: 光电接近传感器
    - 尺寸(宽 x 高 x 深): 16 mm x 39.5 mm x 12 mm
    - 光学设计: 矩形
    - 最大感应距离: 4 mm 至 50 mm
    - 检测范围: 15 mm 至 50 mm
    - 光源: 可见红光,PinPoint LED
    - 波长: 650 nm
    - 调整方式: 电位计,可调5圈
    - 电源电压: 10 V DC 至 30 V DC
    - 功率消耗: 20 mA(无负载)
    - 开关输出: PNP
    - 开关模式: 光亮切换
    - 最大输出电流: ≤ 100 mA
    - 响应时间: < 0.5 ms(电阻负载)
    - 切换频率: 1,000 Hz(光亮比为1:1)
    - 连接方式: 带有M12公头连接器的电缆,4针,长度150 mm
    - 电缆材料: PVC
    - 电缆直径: 3.4 mm
    - 电路保护:
    - A = VS反向极性保护
    - C = 干扰抑制
    - D = 输出过载和短路保护
    - 防护等级: III
    - 重量: 30 g
    - 外壳材料: 塑料,ABS
    - 透镜材料: 塑料,PMMA
    - 防护等级: IP67/IP66
    - 特殊功能: V光学系统
    - 操作温度范围: -40 °C 至 +60 °C
    - 存储温度范围: -40 °C 至 +75 °C
    - 平均寿命: 100,000 小时(在TU = +25 °C条件下)

    3. 产品特点和优势


    - 高精度背景抑制: 能够精确区分背景和目标物体,不受背景干扰。
    - 多功能调节: 通过电位计可以调节感应距离和灵敏度。
    - 高稳定性: 耐用的外壳设计,适合多种恶劣工作环境。
    - 快速响应: 响应时间<0.5 ms,适用于高速生产线上。
    - 抗干扰能力: 通过电路保护措施,确保传感器在复杂环境中稳定运行。
    - 轻量化设计: 重量仅30 g,便于安装在狭小空间内。

    4. 应用案例和使用建议


    - 应用案例:用于检测包装薄膜内的物体、测量不均匀且反光的表面等。
    - 使用建议:
    - 背景抑制设置:根据实际应用环境,通过电位计进行适当的背景抑制调整,以提高检测精度。
    - 电缆管理:由于电缆不能弯曲到低于0°C,建议保持电缆的直线路径,避免弯曲。
    - 安装位置:建议将传感器安装在尽可能远离干扰源的位置,以减少电磁干扰的影响。

    5. 兼容性和支持


    - 兼容性:该传感器可以与其他标准接口的控制系统配合使用,例如通过M12连接器。
    - 支持和服务:SICK提供全面的售后支持,包括机器生命周期内的维护和故障排除服务。

    6. 常见问题与解决方案


    - 问题1: 传感器无法正常工作。
    - 解决方法: 检查供电电压是否在规定范围内,确认所有连接是否正确且牢固。
    - 问题2: 输出信号不稳定。
    - 解决方法: 调整电位计,重新设置背景抑制阈值。
    - 问题3: 输出信号延迟严重。
    - 解决方法: 确认是否存在电磁干扰,尝试更换安装位置,远离干扰源。

    7. 总结和推荐


    WTV4-3P3441微型光电传感器以其高精度的背景抑制技术和出色的耐用性,在众多工业自动化应用中表现出色。它的多功能调节选项和稳定可靠的性能使其成为市场上的有力竞争者。对于需要高精度检测的应用,如包装、装配线监控等领域,强烈推荐使用这款传感器。

WTV4-3P3441参数

参数
最大工作供电电压 30V
最小工作供电电压 10V
响应时间 500μs
感应方式 -
感应距离 4mm~50mm
颜色感应 -
输出类型 -
光源 红色 LED
波长 -
零件状态 在售
包装方式 散装

WTV4-3P3441厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

WTV4-3P3441数据手册

厂牌 PDF简要描述 下载
SICK 光电传感器 SICK WTV4-3P3441 WTV4-3P3441数据手册

WTV4-3P3441封装设计

查看详情并下载
Symbol
Footprint
3D Model
