ES21-SA11H1

产品分类: 按钮开关
厂牌: SICK
产品描述: Off-On,On-Off 3PST-2NC/1NO 1000000Cycles 24V 250V 底座安装,螺纹安装
供应商型号: ET-4411622
供应商: 海外现货
标准整包数: 1

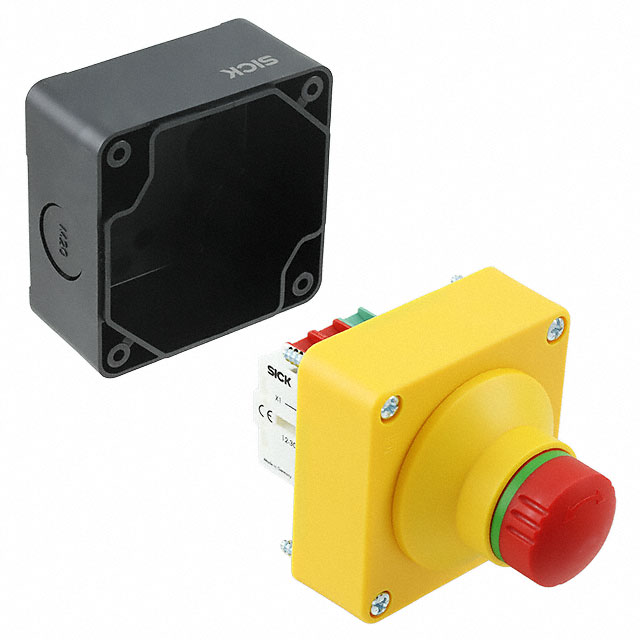

SICK 按钮开关 ES21-SA11H1

ES21-SA11H1概述

    ES21-SA11H1 安全命令装置技术手册

    产品简介


    ES21-SA11H1 是一款安全命令装置(Safety Command Device),专为工业应用设计。它集成了紧急停止按钮、障碍保护等功能,广泛应用于需要高安全性和可靠性的场合,如工厂自动化系统、机械安全防护等。

    技术参数


    - 技术规格
    - 型号:ES21-SA11H1
    - 零件编号:6036751
    - 类型:安全命令装置
    - 安全相关参数
    - B10d 参数:2.5 x 10^5 切换周期
    - 功能
    - 正常动作 NC 触点数:2
    - NO 触点数:1
    - 电气连接:电缆接头,2 x M20
    - 导体截面:≤ 2.5 mm²
    - 接触方式:螺钉连接
    - 电气数据
    - 工作电压(交流):3 A (250 V AC)
    - 工作电压(直流):2 A (24 V DC)
    - 绝缘电压 Ui:600 V
    - 开关电压:≥ 5 V DC
    - 开关电流:≥ 1 mA
    - 电气寿命:1 x 10^6 切换周期
    - 照明
    - 供电电压 Vs:24 V DC (12 V DC ... 30 V DC)
    - 功耗:8 mA ... 44 mA
    - 使用寿命:70,000 h (55 °C, 20 mA)
    - 机械数据
    - 重量:230 g
    - 外壳材料:塑料
    - 安装版本:表面安装版本
    - 环境数据
    - 防护等级:IP54 (IEC 60529)
    - 操作温度范围:–25 °C ... +55 °C
    - 存储温度范围:–25 °C ... +85 °C

    产品特点和优势


    - 集成紧急停止按钮:内置可照亮的紧急停止按钮,确保操作人员在危险情况下能够迅速反应。
    - 障碍保护:具备障碍保护功能,提高设备的安全性。
    - 高可靠性:B10d 参数达到 2.5 x 10^5 切换周期,保证长期稳定运行。
    - 多种接触点配置:提供 2 个正常动作 NC 触点和 1 个 NO 触点,适用于不同应用场景。
    - 多种电压支持:支持 24 V DC 和 250 V AC 的电压,具有较强的兼容性。

    应用案例和使用建议


    - 应用场景:适用于需要紧急停止和安全防护的应用场景,如生产线上的机械设备控制。
    - 使用建议:
    - 确保安装环境符合 IP54 防护等级要求。
    - 定期检查设备的工作状态,特别是 NC 和 NO 触点的接触情况。
    - 在高湿度环境下,应适当增加检查频率以确保设备正常运行。

    兼容性和支持


    - 兼容性:与 SICK 的其他安全设备兼容,便于系统集成。
    - 支持服务:SICK 提供全方位的技术支持和服务,确保客户设备的长期稳定运行。

    常见问题与解决方案


    - 问题 1:设备不亮。
    - 解决方案:检查供电电压是否在 12 V DC 至 30 V DC 范围内,确保连接正确无误。
    - 问题 2:频繁误触发。
    - 解决方案:检查障碍物保护功能设置是否合理,确保设备周围无干扰源。

    总结和推荐


    ES21-SA11H1 安全命令装置凭借其出色的性能和多功能性,非常适合于各种工业安全需求较高的应用场景。它不仅在电气性能方面表现出色,而且在机械结构和环境适应性上也有优异的表现。强烈推荐使用此产品,特别是对于那些对安全性要求极高的工业设备。

ES21-SA11H1参数

参数
执行器类型 -
开关配置 3PST-2NC/1NO
开关功能 Off-On,On-Off
最大交流触点电压 250V
面板开孔尺寸 -
电流额定值 -
机械寿命 1000000Cycles
最大直流触点电压 24V
电气寿命 -
指示颜色 -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

ES21-SA11H1厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

ES21-SA11H1数据手册

厂牌 PDF简要描述 下载
SICK 按钮开关 SICK ES21-SA11H1 ES21-SA11H1数据手册

ES21-SA11H1封装设计

查看详情并下载
Symbol
Footprint
3D Model
