KTM-WP11182P

产品分类: 光电传感器
厂牌: SICK
产品描述: 12.5mm 35μs 12V 24V 三原色 LED
供应商型号: ET-4411953
供应商: 海外现货
标准整包数: 1

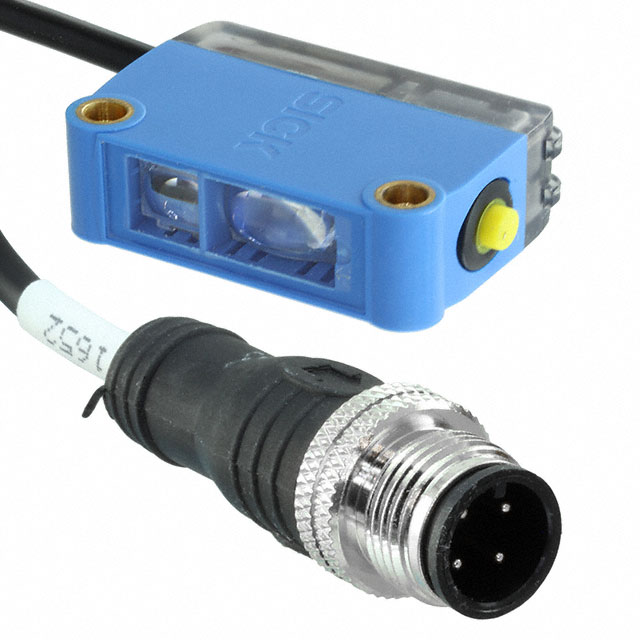

SICK 光电传感器 KTM-WP11182P

KTM-WP11182P概述

    KTM-WP11182P KTM Prime 对比传感器技术手册

    1. 产品简介


    KTM-WP11182P 是由 SICK 公司生产的 KTM Prime 对比传感器,是一款用于工业应用的智能传感器。这款对比传感器主要用于检测物体表面的光暗变化,广泛应用于包装、印刷、电子组装等行业。

    2. 技术参数


    以下是 KTM-WP11182P 的详细技术规格:
    - 尺寸:12 mm x 31.5 mm x 21 mm
    - 感应距离:12.5 mm
    - 感应距离公差:± 3 mm
    - 外壳设计(光源):矩形
    - 光源类型:LED,RGB
    - 波长:470 nm, 525 nm, 625 nm
    - 光斑尺寸:1.5 mm x 6.5 mm
    - 光斑方向:垂直于长边
    - 调整方式:教入按钮
    - 输出功能:亮/暗切换
    - 供电电压:12 V DC ... 24 V DC
    - 纹波:≤ 5 Vpp
    - 功耗:< 50 mA
    - 开关频率:15 kHz
    - 响应时间:32 µs
    - 抖动:15 µs
    - 切换输出:PNP
    - 切换输出电压:PNP: HIGH = VS– ≤ 2 V / LOW ≈ 0 V
    - 最大输出电流:Imax = 50 mA
    - 输入动态教入:Teach: U = 10.8 V ... < UV
    - 保留时间(动态教入):28 ms,非易失性存储
    - 连接类型:电缆,带 M12 公接头,4 针,0.2 m
    - 防护等级:III
    - 电路保护:UV 连接,反向极性保护
    - 短路保护:输出 Q 短路保护
    - 抗干扰脉冲抑制
    - 防护等级:IP67
    - 重量:70 g
    - 材料:塑料,ABS

    3. 产品特点和优势


    - 多颜色光源:采用红、绿、蓝三种波长的 LED 光源,适用于多种颜色识别。
    - 灵活调整:通过教入按钮进行静态和动态设置,可实现快速调整。
    - 高精度:感应距离精确到 12.5 mm,允许 ± 3 mm 的公差。
    - 耐用性强:采用塑料 ABS 材料,轻巧且坚固,适合工业环境。
    - 抗干扰能力强:具有纹波抑制功能,能够在复杂环境中稳定工作。

    4. 应用案例和使用建议


    - 应用场景:KTM-WP11182P 广泛应用于纸张定位、标签贴附、装配线物料追踪等领域。
    - 使用建议:
    - 在安装时确保传感器的光斑对准需要检测的区域。
    - 根据实际需求选择合适的感应距离和角度。
    - 调整教入模式以适应不同的工况。

    5. 兼容性和支持


    - 兼容性:KTM-WP11182P 可与 SICK 的其他传感器及控制系统配合使用,提供多种配件选择。
    - 支持和服务:SICK 提供全方位的技术支持和售后服务,确保产品在应用过程中的可靠性和稳定性。

    6. 常见问题与解决方案


    - 问题1:传感器无法正常工作。
    - 解决方案:检查电源电压是否在规定范围内,确认接线是否正确。
    - 问题2:感应距离不准确。
    - 解决方案:重新进行教入设置,确保传感器正确校准。
    - 问题3:输出信号不稳定。
    - 解决方案:检查周围是否有强电磁干扰,必要时增加屏蔽措施。

    7. 总结和推荐


    KTM-WP11182P KTM Prime 对比传感器以其高精度、灵活性和可靠性,在工业自动化领域表现出色。它适用于各种检测任务,如物料定位、标签贴附等。如果你正在寻找一款高性能、易用的对比传感器,KTM-WP11182P 将是一个理想的选择。

KTM-WP11182P参数

参数
感应距离 12.5mm
响应时间 35μs
感应方式 -
波长 -
输出类型 -
最小工作供电电压 12V
光源 三原色 LED
最大工作供电电压 24V
颜色感应 -
零件状态 在售
包装方式 散装

KTM-WP11182P厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

KTM-WP11182P数据手册

厂牌 PDF简要描述 下载
SICK 光电传感器 SICK KTM-WP11182P KTM-WP11182P数据手册

KTM-WP11182P封装设计

查看详情并下载
Symbol
Footprint
3D Model
