WL9-3N2230

产品分类: 光电传感器
厂牌: SICK
产品描述: Retroreflective 0mm~250cm 500μs 10V 30V 红色 LED
供应商型号: WL9-3N2230
供应商: 国内现货
标准整包数: 1

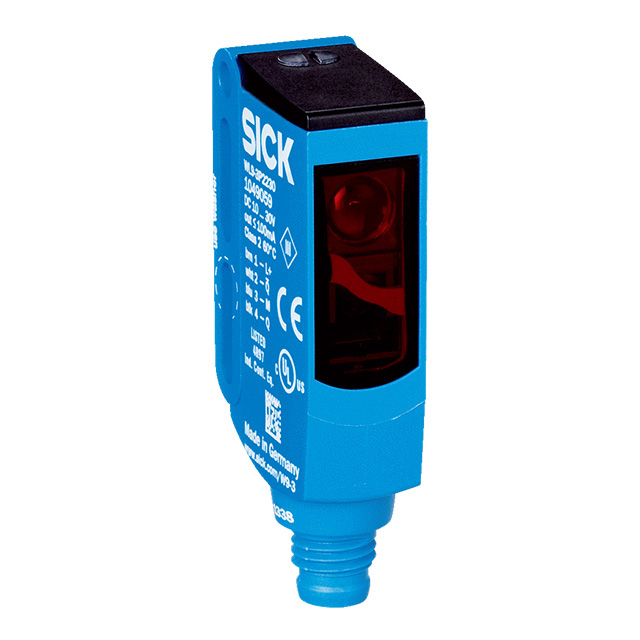

SICK 光电传感器 WL9-3N2230

WL9-3N2230概述

    # 高品质光电传感器WL9-3N2230技术手册

    产品简介


    WL9-3N2230是一款小型光电传感器,适用于多种工业自动化应用场合。其检测原理为光电反光传感器及自准直法,主要用于物体检测、定位、计数等场景。该传感器采用红色可见光光源,能够提供可靠的检测精度,适用于严苛的工作环境。

    技术参数


    基本参数
    - 型号:WL9-3N2230
    - 系列:W9
    - 安装孔:M3
    - 重量:13g
    - 外壳材质:塑料(VISTAL®)
    - 光学材料:PMMA(聚甲基丙烯酸甲酯)
    - 防护等级:IP66/IP67/IP69K
    电气特性
    - 供电电压:10 VDC 至 30 VDC
    - 电流消耗:30 mA
    - 开关输出:NPN 互补输出
    - 最大输出电流:100 mA
    - 响应时间:< 0.5 ms
    - 切换频率:1,000 Hz
    - 反极性保护:VS连接反极性保护,输入和输出反极性保护,干扰抑制
    - 环境温度:工作温度范围:-40 °C 至 +60 °C;存储温度范围:-40 °C 至 +75 °C
    - 使用寿命:平均寿命:25 °C时100,000 小时
    - 波长:650 nm
    检测参数
    - 检测范围:最大4米,典型值2.5米(反射板型号PL80A)
    - 光斑尺寸:距离1.5米时直径为45 mm
    - 光斑调整:无调整可能性
    附件与标准
    - 认证信息:UL 文件号 NRKH.E181493
    - 分类代码:ECl@ss 5.0 至 9.0,ETIM 5.0 至 6.0,UNSPSC 16.0901 39121528

    产品特点和优势


    WL9-3N2230具有以下独特优势:
    - 高可靠性:在-40°C到+60°C的宽温范围内仍能稳定工作,适应多种恶劣环境。
    - 快速响应:响应时间小于0.5毫秒,满足高速检测需求。
    - 高性能光源:PinPoint LED光源寿命可达100,000小时,保证长期稳定运行。
    - 灵活的安装方式:设计紧凑,便于安装在空间受限的地方。

    应用案例和使用建议


    应用案例
    - 传送带监控:用于检测物品位置和状态,提高生产线效率。
    - 自动分拣系统:通过精确的距离检测实现物料的精准分拣。
    - 安全防护:在工厂自动化系统中作为安全屏障,防止意外事故。
    使用建议
    - 环境选择:避免传感器直接暴露于强烈光照或极端温差环境中,以免影响检测精度。
    - 维护保养:定期检查传感器连接线和外壳是否有损坏,确保工作正常。
    - 调试校准:根据需要选择合适的反射板以调整检测范围,提升检测准确性。

    兼容性和支持


    WL9-3N2230与各种M8和M12标准连接器兼容,方便与不同类型的设备集成。SICK公司提供全面的技术支持服务,包括安装指导、故障排查及维修保养,确保用户能够充分发挥其性能。

    常见问题与解决方案


    问题1:传感器无法正常工作
    解决方法:检查电源连接是否正确,确认电源电压是否符合要求(10V至30V)。
    问题2:检测范围不足
    解决方法:更换适合的反射板(如PL80A),并根据使用场景调整传感器的位置和角度。
    问题3:响应时间过长
    解决方法:检查负载情况,确保符合最大输出电流(100mA)的要求,必要时可增加散热措施。

    总结和推荐


    综上所述,WL9-3N2230光电传感器凭借其高性能、高可靠性和广泛的适用范围,在多种工业自动化应用中表现出色。其独特的设计和全面的支持体系使其成为市场上极具竞争力的产品。对于需要高精度和高可靠性的工业自动化项目而言,WL9-3N2230无疑是一个理想的选择。我们强烈推荐在相关项目中使用这款传感器。

WL9-3N2230参数

参数
感应距离 0mm~250cm
最小工作供电电压 10V
颜色感应 -
最大工作供电电压 30V
波长 -
光源 红色 LED
感应方式 Retroreflective
响应时间 500μs
输出类型 -
零件状态 在售
包装方式 散装
