WF2-60B416

产品分类: 光电传感器
厂牌: SICK
产品描述: 西克 光电传感器, WF系列, PNP输出, 检测范围2 mm
供应商型号: 4937300
供应商: 欧时
标准整包数: 1

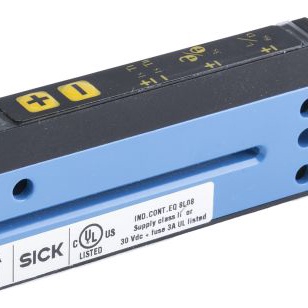

SICK 光电传感器 WF2-60B416

WF2-60B416概述

    电子元器件产品技术手册:WF2-60B416叉形传感器

    1. 产品简介


    WF2-60B416是一款由SICK公司生产的叉形传感器,它采用光学检测原理,具有稳定可靠的功能。该传感器主要用于工业自动化领域的材料检测,例如纸张、薄膜、金属片等材料的检测。它特别适用于高精度和快速响应的应用场合,如包装机、印刷机等。

    2. 技术参数


    - 物理尺寸: 宽度10 mm x 高度32 mm x 深度74 mm
    - 叉形宽度: 2 mm
    - 最小可检测物体: 0.2 mm
    - 供电电压: 10 V DC 到 30 V DC
    - 开关频率: 10 kHz
    - 响应时间: 100 µs
    - 输出类型: PNP/NPN光暗切换
    - 最大输出电流: 100 mA
    - 保护等级: IP65
    - 重量: 约36 g 至 160 g
    - 操作温度范围: -20°C 至 +60°C
    - 存储温度范围: -30°C 至 +80°C

    3. 产品特点和优势


    - 高灵敏度: 能够检测非常细小的物体,最小可检测物体为0.2 mm。
    - 宽工作电压范围: 支持10 V至30 V直流电源,适合多种应用场景。
    - 高速响应: 开关频率可达10 kHz,响应时间为100 µs。
    - 耐环境性强: 具有IP65防护等级,能够抵抗灰尘和水溅。
    - 易于安装和调试: 通过“+”和“-”按钮进行简易设置和调整,同时提供2点式教入模式。

    4. 应用案例和使用建议


    应用案例:
    - 包装机: 可用于检测包装袋内是否有异物,确保产品质量。
    - 印刷机: 检测纸张或薄膜上是否有标签或其他标记,确保打印质量。
    使用建议:
    - 在高亮度环境下使用时,应尽量减少外部光线干扰,可以通过遮挡板等方式降低外部光线对检测结果的影响。
    - 选择合适的电缆长度和接口类型以满足实际应用需求。如果需要较长距离传输信号,建议使用屏蔽电缆以提高抗干扰能力。

    5. 兼容性和支持


    - 兼容性: 该产品可以与各种标准M8接口连接器兼容。
    - 支持: SICK公司提供全面的技术支持和服务,包括现场安装调试、维修服务及软件升级等。用户可以在SICK官方网站获取更多资料和帮助。

    6. 常见问题与解决方案


    - 问题: 传感器无法正常工作。
    - 解决方案: 检查电源连接是否正确,确认供电电压是否在10 V至30 V范围内。如果仍存在问题,请联系技术支持。
    - 问题: 检测到的物体不稳定。
    - 解决方案: 检查是否受到外部光源干扰,调整传感器位置并重新进行教入设置。

    7. 总结和推荐


    总体来看,WF2-60B416叉形传感器具有高灵敏度、宽工作电压范围、快速响应等优点,非常适合于需要高精度和高稳定性的工业自动化应用。其简单易用的操作方式和广泛的兼容性使其成为市场上极具竞争力的产品。强烈推荐给需要高精度检测的应用场景,如包装、印刷等行业。
    以上是关于SICK公司生产的WF2-60B416叉形传感器的技术手册综述,希望能帮助您更好地了解该产品的特性和应用场景。

WF2-60B416参数

参数
最小工作供电电压 -
响应时间 100μs
感应距离 2mm
感应方式 Optical Flag
光源 红外
输出类型 PNP
颜色感应 -
波长 -
最大工作供电电压 -
安装方式 底座安装
零件状态 在售
包装方式 散装

WF2-60B416厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

WF2-60B416数据手册

厂牌 PDF简要描述 下载
SICK 光电传感器 SICK WF2-60B416 WF2-60B416数据手册

WF2-60B416封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 261.0468 ¥ 2205.8451
6+ $ 247.9334 ¥ 2095.0368
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2205.84
