GP2Y0D810Z0F

产品分类: 光电传感器
厂牌: SHARP
产品描述: Optical 100mm Digital 2.7V 6.2V DIP 13.6mm*7mm*7.95mm
供应商型号: GP2Y0D810Z0F
供应商: 国内现货
标准整包数: 1000
SHARP 光电传感器 GP2Y0D810Z0F

GP2Y0D810Z0F概述

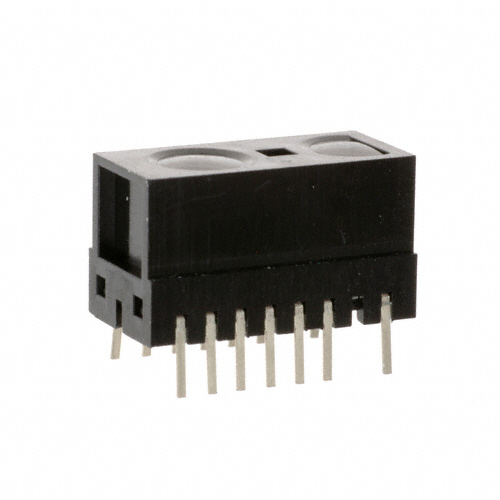

    GP2Y0D810Z0F 距离测量传感器单元

    产品简介


    GP2Y0D810Z0F 是一种用于非接触式距离测量的传感器单元。它结合了位置敏感检测器(PSD)、红外发光二极管(IRED)和信号处理电路,采用三角测量法进行距离检测。该传感器主要应用于触摸式开关(如卫生设备控制和照明控制)和机器人清洁器等场景。由于采用了数字输出方式,这种短距离传感器能够在多种环境下提供稳定的测量结果。

    技术参数


    - 供电电压范围: 2.7至6.2伏特
    - 电流消耗:
    - 平均供电电流ICC1 (VCC=5V, Vin=5V): 5-6.5毫安
    - 平均供电电流ICC2 (VCC=5V, Vin=5V): 9-10.5毫安
    - 备用供电电流ICC3 (VCC=5V, Vin=0V): 5-8微安
    - 高电平输出电压 (VCC-0.6伏)
    - 低电平输出电压 (≤0.6伏)
    - 检测距离 (典型值100毫米,范围80至130毫米)
    - 工作温度范围: -10至+60摄氏度
    - 存储温度范围: -20至+70摄氏度
    - 绝对最大额定值:
    - 供电电压 (VCC): -0.3至+7伏
    - 输出终端电压 (VO): -0.3至VCC+0.3伏
    - 输入终端电压 (Vin): -0.3至VCC+0.3伏

    产品特点和优势


    1. 数字输出类型: 不需要外部模数转换器,简化了设计和成本。
    2. 低功耗: 平均电流消耗为5-6.5毫安,适合电池驱动。
    3. 紧凑尺寸: 尺寸仅为13.6×7×7.95毫米,适合空间受限的应用场合。
    4. 环境耐受性: 具有较好的抗阳光干扰能力。
    5. 低工作电压: 可在2.7至6.2伏范围内工作,适用于多种电源系统。

    应用案例和使用建议


    GP2Y0D810Z0F 通常用于非接触式开关和机器人清洁器,例如:
    - 卫生设备控制: 通过感应人手来控制水龙头开关。
    - 照明控制: 通过感应人手来开启或关闭照明。
    - 机器人清洁器: 通过感知障碍物来进行清扫路径规划。
    使用建议:
    1. 确保传感器表面清洁,避免灰尘、水或其他物质影响传感器性能。
    2. 避免清洗传感器,因为这可能会影响光学系统的性能。
    3. 在传感器前方安装滤光片时,建议使用对LED发射波长(λ = 870±70纳米)有高效透射率的滤光片。
    4. 感应到的反射物体应远离传感器发射端,以减少误差。
    5. 避免直射光线(如阳光或白炽灯)照射到传感器上,这可能导致测量不准确。
    6. 在设计时确保传感器的方向与被测物体的运动方向垂直,以减少偏差。

    兼容性和支持


    - 该产品支持2.7至6.2伏特的供电电压范围,可与多种电源系统兼容。
    - 厂商提供了详细的技术支持文档和最新规格书,建议在使用前与厂商联系获取最新的规格资料。

    常见问题与解决方案


    1. Q: 传感器在阳光下不能正常工作。
    - A: 使用合适的滤光片,并避免直接暴露在强光下。
    2. Q: 传感器的检测距离不稳定。
    - A: 确保传感器前端没有遮挡物,并调整传感器的角度。
    3. Q: 传感器的电流消耗过高。
    - A: 检查电路连接是否正确,并确认供电电压是否在规定范围内。

    总结和推荐


    GP2Y0D810Z0F 距离测量传感器单元凭借其低功耗、紧凑尺寸和高环境适应性,成为许多非接触式应用的理想选择。它在触摸式开关和机器人清洁器等领域的应用表现出色。对于需要稳定且准确距离测量的场景,强烈推荐使用该产品。建议在使用前仔细阅读技术手册,并按照厂商的指导进行安装和调试。

GP2Y0D810Z0F参数

参数
响应时间 -
最大工作供电电压 6.2V
输出类型 Digital
光源 -
颜色感应 -
波长 -
感应方式 Optical
感应距离 100mm
最小工作供电电压 2.7V
长*宽*高 13.6mm*7mm*7.95mm
通用封装 DIP
零件状态 停产
包装方式 管装

GP2Y0D810Z0F厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

GP2Y0D810Z0F数据手册

厂牌 PDF简要描述 下载
SHARP 光电传感器 SHARP GP2Y0D810Z0F GP2Y0D810Z0F数据手册

GP2Y0D810Z0F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 253
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 253000
