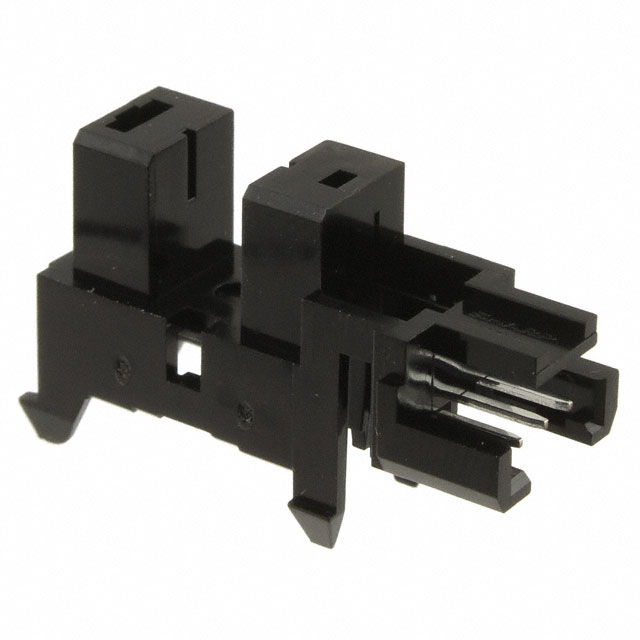

GP1S173LCS2F

产品分类: 光电传感器
厂牌: SHARP
产品描述: Sharp 槽型光电开关, GP1S173L系列, 1通道, 4.3mm槽宽, 咬接式, 27.1 x 9.8 x 16.3mm
供应商型号: 852-GP1S173LCS2F
供应商: Mouser
标准整包数: 1
SHARP 光电传感器 GP1S173LCS2F

GP1S173LCS2F概述

    GP1S173LCS2F 光电断续器技术手册

    1. 产品简介


    GP1S173LCS2F 是一种标准的光电断续器(photointerrupter),采用光晶体管输出,发射极和检测器位于同一外壳内,用于实现非接触式传感。这种传感器适用于检测物体的存在或运动,广泛应用于打印机、复印机和传真机等设备中。它具有紧凑的外形尺寸,并通过3针连接器允许远程安装或离板设计。

    2. 技术参数


    - 间距宽度: 5毫米
    - 缝隙宽度(检测器侧): 0.5毫米
    - 封装尺寸: 17 × 12.8 × 8毫米(不含连接器和钩子)
    - 连接器: Tyco Electronics Japan G.K. (173977-3 和 179228-3)
    - 电源电压:
    - 正向电流: 50毫安
    - 峰值正向电流: 1安培
    - 反向电压: 5伏
    - 功率耗散: 75毫瓦
    - 环境温度范围: 操作温度 -30°C 至 +95°C;存储温度 -40°C 至 +100°C

    3. 产品特点和优势


    GP1S173LCS2F 的主要特点包括:
    - 特殊位置钩子:兼容三种不同厚度(1.0毫米、1.2毫米、1.6毫米)的板材,便于固定。
    - 快速插入:采用快插设计,易于安装和拆卸。
    - RoHS指令合规:符合环保要求,无有害物质。
    这些特性使其在多种应用中表现出色,尤其适用于需要高可靠性和稳定性的场合。

    4. 应用案例和使用建议


    - 应用实例: 该光电断续器常用于办公自动化设备如打印机、复印机和传真机。
    - 使用建议: 在设计时应考虑到LED长期工作的光衰减问题(50%光衰减/5年)。此外,确保不透明板安装高度超过4毫米,避免红外线泄露。

    5. 兼容性和支持


    GP1S173LCS2F 使用Tyco Electronics Japan G.K.生产的特定连接器,这使得它与各种设备的兼容性良好。同时,厂商提供了详尽的技术文档和客户支持,帮助用户更好地使用和维护该产品。

    6. 常见问题与解决方案


    - Q: 如何清洁设备?
    - A: 避免浸洗或超声波清洗,应使用压缩空气或软布蘸取乙醇进行清洁。
    - Q: 连接器安装注意事项?
    - A: 只能使用指定的连接器进行电气连接,避免使用焊接或夹具连接,以免造成损坏。


    7. 总结和推荐


    GP1S173LCS2F 具有出色的稳定性和可靠性,适合用于办公设备和其他需要非接触式传感的应用场合。其高精度和易于安装的特点使其在市场上具有很强的竞争力。综上所述,强烈推荐使用GP1S173LCS2F光电断续器。
    通过上述内容,您可以全面了解GP1S173LCS2F的性能和应用,为您的项目选择合适的传感器提供参考。

GP1S173LCS2F参数

参数
颜色感应 -
感应方式 Through-Beam
最大工作供电电压 -
最小工作供电电压 -
感应距离 5mm
波长 -
响应时间 15μs
输出类型 Phototransistor
光源 -
长*宽*高 25.9mm*8mm*12.8mm
安装方式 卡入式安装,按扣安装
零件状态 在售
包装方式 托盘

GP1S173LCS2F厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

GP1S173LCS2F数据手册

厂牌 PDF简要描述 下载
SHARP 光电传感器 SHARP GP1S173LCS2F GP1S173LCS2F数据手册

GP1S173LCS2F封装设计

查看详情并下载
Symbol
Footprint
3D Model
