GP1S196HCZ0F

产品分类: 光电传感器
厂牌: SHARP
产品描述: Through-Beam 1.1mm 50μs,50μs Phototransistor DIP-4 PCB安装,通孔安装 3.1mm*2mm*2.7mm
供应商型号: GP1S196HCZ0F
供应商: 云汉优选
标准整包数: 10000

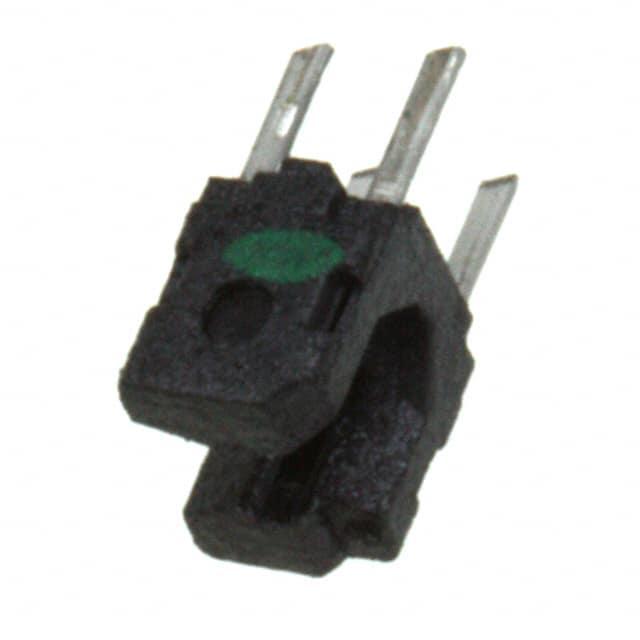

SHARP 光电传感器 GP1S196HCZ0F

GP1S196HCZ0F概述


    产品简介


    GP1S196HCZ0F 和 GP1S196HCZSF 是由 SHARP 公司生产的紧凑型光栅传感器,属于透射式光电断路器(Transmissive Photointerrupter)。这种传感器包含一个发射器和一个检测器,用于实现非接触式传感。由于其紧凑的尺寸,GP1S196 系列在需要高集成度的应用中表现出色,广泛应用于打印机和相机镜头控制等领域。

    技术参数


    - 封装类型:通过孔 (GP1S196HCZ0F) 和表面贴装 (GP1S196HCZSF)
    - 间隙宽度:1.1mm
    - 光隙宽度:0.3mm
    - 封装尺寸:3.1mm × 2mm × 2.7mm
    - 重量:约 0.022g (GP1S196HCZ0F) 和 0.02g (GP1S196HCZSF)
    - 绝对最大额定值:
    - 输入:正向电流 IF 30mA,反向电压 VR 6V,功率耗散 P 75mW
    - 输出:集电极-发射极电压 VCEO 35V,发射极-集电极电压 VECO 6V,集电极电流 IC 20mA,集电极功率耗散 PC 75mW,总功率耗散 Ptot 100mW
    - 工作温度范围:Topr -25°C 到 +85°C
    - 存储温度范围:Tstg -40°C 到 +100°C

    产品特点和优势


    1. 紧凑型设计:GP1S196 系列仅占用了其他同类产品一半的空间,便于在高密度电路板上安装。
    2. 低轮廓设计:适合空间受限的应用场合。
    3. 高精度检测:通过调节间隙和光隙宽度来确保准确检测。
    4. RoHS 指令合规:符合环保标准,适合绿色电子产品开发。

    应用案例和使用建议


    应用案例
    - 打印机:用于检测纸张存在和运动。
    - 相机镜头控制:用于精确控制镜头位置和移动距离。
    使用建议
    1. 防止检测错误:确保检测面不暴露于外部光源。
    2. 设置遮光板位置:将遮光板设置在元件顶部以上 1.4mm 或更多。
    3. 环境适应性:考虑长期运行时红外发射器的降解问题,在设计时预留足够的余量。

    兼容性和支持


    GP1S196HCZ0F 和 GP1S196HCZSF 均为兼容现代制造工艺的产品。它们可以与不同类型的电路板和电子系统配合使用。SHARP 提供详细的技术文档和使用指南,以帮助用户正确安装和使用这些传感器。

    常见问题与解决方案


    - Q: 如何避免外部光干扰?
    - A: 在安装传感器时,避免将其检测面暴露于强光下。
    - Q: 如何处理长时间运行导致的降解问题?
    - A: 设计冗余电路并定期校准传感器。
    - Q: 如何选择正确的焊接方法?
    - A: 遵循制造商推荐的焊接温度曲线,确保焊接温度不超过 240°C。

    总结和推荐


    GP1S196HCZ0F 和 GP1S196HCZSF 是非常适用于高密度电路板和需要精准检测的应用场合。其紧凑的外形、低功耗特性和高可靠性使它们成为多种设备的理想选择。我们强烈推荐这些传感器用于打印机、相机镜头控制系统以及其他需要非接触式检测的应用场合。

GP1S196HCZ0F参数

参数
响应时间 50μs,50μs
感应距离 1.1mm
感应方式 Through-Beam
颜色感应 -
最大工作供电电压 -
波长 -
光源 -
最小工作供电电压 -
输出类型 Phototransistor
长*宽*高 3.1mm*2mm*2.7mm
通用封装 DIP-4
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 管装

GP1S196HCZ0F厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

GP1S196HCZ0F数据手册

厂牌 PDF简要描述 下载
SHARP 光电传感器 SHARP GP1S196HCZ0F GP1S196HCZ0F数据手册

GP1S196HCZ0F封装设计

查看详情并下载
Symbol
Footprint
3D Model
