GP1S194HCZ0F

产品分类: 光电传感器
厂牌: SHARP
产品描述: Through-Beam 1.7mm 50μs DIP-4 通孔安装 3.6mm*2mm*2.7mm
供应商型号: GP1S194HCZ0F
供应商: 国内现货
标准整包数: 200

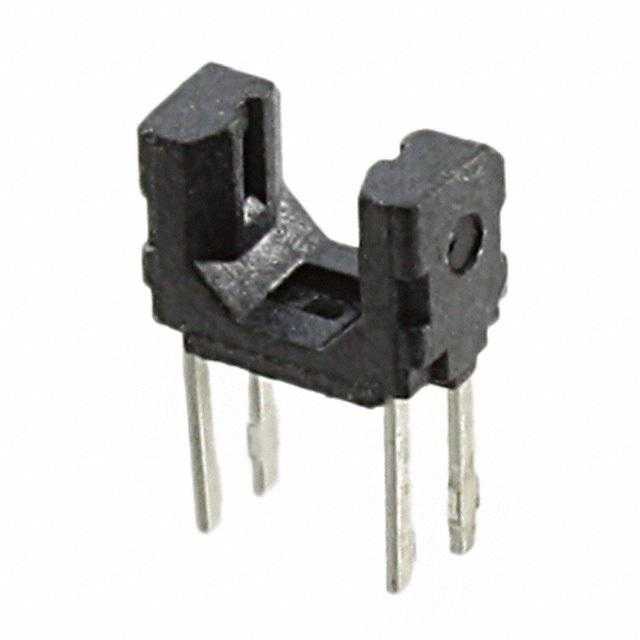

SHARP 光电传感器 GP1S194HCZ0F

GP1S194HCZ0F概述

    GP1S194HCZ0F 光电断续器技术手册解析

    产品简介


    GP1S194HCZ0F 是一种紧凑型低轮廓的透射式光电断续器(photointerrupter),具有光电晶体管输出,能够检测位于发射器和接收器之间的物体。它采用了一种独特的转移注射成型工艺,使封装更为紧凑。这款产品广泛应用于打印机和相机镜头控制等领域,作为通用的物体存在或运动检测设备。

    技术参数


    - 基本规格
    - 检测间隙宽度:1.7毫米
    - 接收器侧缝隙宽度:0.3毫米
    - 封装尺寸:3.6 × 2.0 × 2.7毫米
    - 符合RoHS指令

    - 绝对最大额定值
    - 输入:正向电流(IF):30毫安,反向电压(VR):6伏特,功耗(P):75毫瓦
    - 输出:集电极-发射极电压(VCEO):35伏特,集电极电流(IC):20毫安,集电极功耗(PC):75毫瓦,总功耗(PTOT):100毫瓦
    - 工作温度范围:-25°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 焊接温度:260°C,焊接时间:不超过3秒
    - 光电特性
    - 输入:正向电压(VF):IF=20mA时,1.2至1.4伏特
    - 输出:集电极暗电流(ICEO):VCE=20V时,无值至100纳安培
    - 转移特性:集电极电流(IC):VCE=5V,IF=5mA时,150至600微安培
    - 响应时间:上升时间(tr):VCE=5V,IC=100μA,RL=1kΩ时,50至150微秒;下降时间(tf):同上,50至150微秒
    - 集电极-发射极饱和电压(VCE(sat)):IF=10mA,IC=40μA时,无值至0.4伏特

    产品特点和优势


    - 紧凑设计:GP1S194HCZ0F 的紧凑设计使其能够在有限的空间内实现高效检测,适用于空间受限的应用场合。
    - 高可靠性:满足 RoHS 指令,确保产品符合环保要求,适合广泛的应用领域。
    - 快速响应:具备良好的光电转换特性,可以实现快速的物体检测和响应。
    - 稳定的工作温度范围:能够在广泛的温度范围内稳定工作,适应多种环境条件。

    应用案例和使用建议


    - 应用场景:适用于打印机和相机镜头控制等领域。例如,在打印机中用于检测纸张位置和数量,在相机中用于自动对焦和防抖。
    - 使用建议:为防止检测错误,避免检测面暴露于外部光源。在电路设计时需考虑光发射二极管输出的长期连续操作会导致降级(如50%降级/5年)。安装不透明板时,距离顶部应大于1.4毫米。

    兼容性和支持


    - 兼容性:GP1S194HCZ0F 通常与其他标准电子元件和设备兼容,适合集成到各种系统中。
    - 支持和维护:建议在使用前获取最新的设备规范表。厂商提供相关的技术支持和咨询服务,以确保客户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题1:如何避免因外部光源导致的检测误差?
    - 解决方案:确保检测面不直接暴露于外部光源,必要时可加装遮光罩。

    - 问题2:如何进行焊接?
    - 解决方案:在焊接时,确保焊点距封装底部至少0.3毫米,焊接温度不超过260°C,时间不超过3秒。

    总结和推荐


    综上所述,GP1S194HCZ0F 光电断续器是一款高性能且应用广泛的电子元件。其紧凑的设计、可靠的光电特性以及广泛的工作温度范围使其成为许多应用场景的理想选择。我们强烈推荐该产品,特别是在需要精确物体检测和控制的场合。

GP1S194HCZ0F参数

参数
输出类型 -
响应时间 50μs
波长 -
感应方式 Through-Beam
感应距离 1.7mm
最大工作供电电压 -
光源 -
最小工作供电电压 -
颜色感应 -
长*宽*高 3.6mm*2mm*2.7mm
通用封装 DIP-4
安装方式 通孔安装
零件状态 停产
包装方式 管装

GP1S194HCZ0F厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

GP1S194HCZ0F数据手册

厂牌 PDF简要描述 下载
SHARP 光电传感器 SHARP GP1S194HCZ0F GP1S194HCZ0F数据手册

GP1S194HCZ0F封装设计

查看详情并下载
Symbol
Footprint
3D Model
