GP1S396HCPSF

产品分类: 光电传感器
厂牌: SHARP
产品描述: 940nm Through-Beam 1.2mm 30μs SOP-4 贴片安装,黏合安装 2.26mm*1.4mm*1.6mm
供应商型号: GP1S396HCPSF
供应商: 云汉优选
标准整包数: 2500

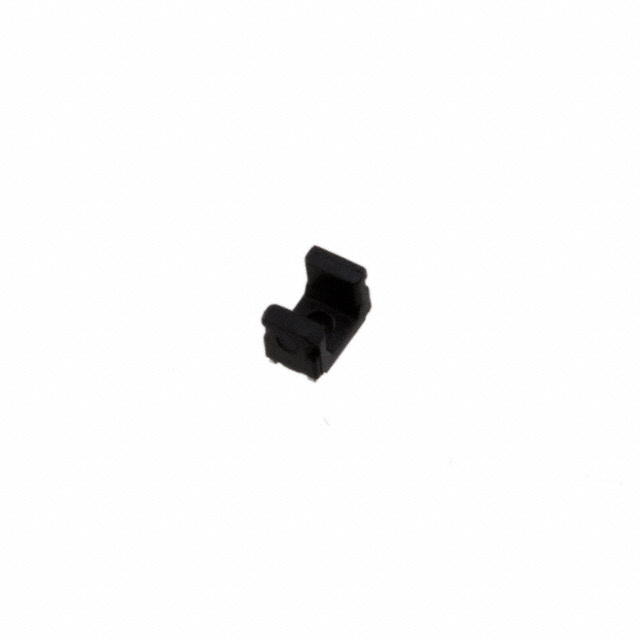

SHARP 光电传感器 GP1S396HCPSF

GP1S396HCPSF概述

    GP1S396HCPSF 光电断续器技术手册

    产品简介


    GP1S396HCPSF 是一种光电断续器(photointerrupter),采用透射式设计并带有光电晶体管输出。它具有小型化、低轮廓和窄间隙的特点,特别适用于需要高检测精度的应用场合。其核心功能是检测在发射端与接收端之间的物体。典型应用包括打印机、相机镜头控制系统以及各种机械位置检测。

    技术参数


    - 尺寸参数:
    - 缝隙宽度:1.2mm
    - 检测面缝隙宽度:0.12mm
    - 包装尺寸:2.26 × 1.4 × 1.6mm
    - 电气特性:
    - 输入正向电流 (IF):最大30mA
    - 输入反向电压 (VR):最大6V
    - 输出集电极-发射极电压 (VCEO):最大35V
    - 输出发射极-集电极电压 (VECO):最大6V
    - 输出集电极电流 (IC):最大20mA
    - 集电极功耗 (Pc):最大50mW
    - 总功耗 (Ptot):最大70mW
    - 工作温度范围 (Topr):-25°C 至 +85°C
    - 存储温度范围 (Tstg):-40°C 至 +100°C
    - 响应时间:
    - 上升时间 (tr):0至120μs
    - 下降时间 (tf):0至120μs

    产品特点和优势


    - 小型化: GP1S396HCPSF 是业界最小巧的光断续器之一,非常适合空间有限的应用环境。
    - 低轮廓: 设计上使其可以轻松集成到薄型设备中。
    - 窄间隙: 狭缝宽度为0.12mm,提高了检测精度。
    - 环保认证: 符合RoHS标准,不含有害物质。

    应用案例和使用建议


    - 打印设备: 用于检测纸张的位置。
    - 相机控制系统: 检测镜头的精确位置。
    - 机械位置检测: 例如,自动化机械手臂的移动检测。
    使用建议:
    - 在设计电路时,考虑到光发射二极管长期连续操作可能产生的输出衰减。
    - 安装光屏蔽板时,确保与元件顶部的距离至少为0.86mm。
    - 清洗过程中避免使用对设备有害的溶剂,推荐使用乙醇或甲醇。

    兼容性和支持


    GP1S396HCPSF 与各种通用电子设备兼容,但具体应用时需确认其是否满足特定设备的电气要求。厂商提供了详细的包装和安装指南,以确保正确安装和维护。

    常见问题与解决方案


    - 问题: 设备长时间工作后出现性能下降。
    - 解决方案: 考虑使用抗老化材料重新设计电路,或在必要时更换新元件。
    - 问题: 清洗过程中的损伤。
    - 解决方案: 使用适当的溶剂清洗,并确保溶剂温度和浸泡时间符合要求。

    总结和推荐


    GP1S396HCPSF 作为一种高性能的光断续器,在小型化和高精度检测方面表现出色。其卓越的设计和紧凑的尺寸使其成为许多电子应用的理想选择。强烈推荐在需要高检测精度和空间受限的应用中使用。
    通过上述分析,GP1S396HCPSF 不仅具备出色的性能参数,还拥有广泛的应用前景。在合适的使用条件下,它能够有效提升系统性能并降低故障率。

GP1S396HCPSF参数

参数
最大工作供电电压 -
光源 -
感应距离 1.2mm
响应时间 30μs
颜色感应 -
输出类型 -
最小工作供电电压 -
波长 940nm
感应方式 Through-Beam
长*宽*高 2.26mm*1.4mm*1.6mm
通用封装 SOP-4
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

GP1S396HCPSF厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

GP1S396HCPSF数据手册

厂牌 PDF简要描述 下载
SHARP 光电传感器 SHARP GP1S396HCPSF GP1S396HCPSF数据手册
