首页  >  产品百科  >  GP2A25J0000F

GP2A25J0000F

产品分类: 光电传感器
厂牌: SHARP
产品描述: Sharp 反射式光电传感器, 27 (Non-Detection) mm, 9 (Detection) mm感应距离, 模拟输出
供应商型号: GP2A25J0000F
供应商: 国内现货
标准整包数: 200

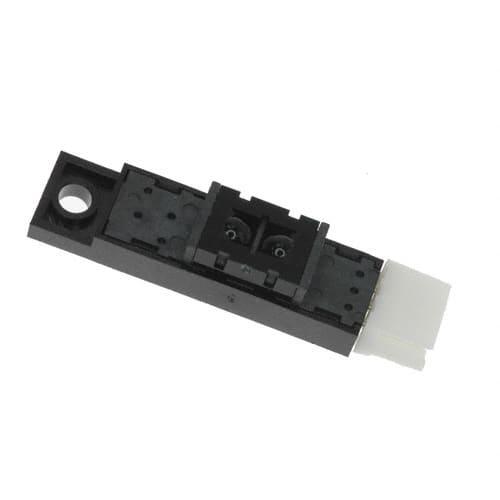

SHARP 光电传感器 GP2A25J0000F

GP2A25J0000F概述

    GP2A25J0000F 系列光断续器产品技术手册

    1. 产品简介


    GP2A25J0000F 系列是光电集成电路(OPIC)输出型反射式光断续器,由发光二极管(LED)和光电二极管组成,用于非接触式传感。这款光断续器主要用于检测纸张的存在或运动,特别适用于打印机、传真机和平板印刷机等设备。其紧凑的设计使得它非常适合安装在小型设备中。

    2. 技术参数


    - 检测距离:1到9毫米(白纸),3到7毫米(黑纸)
    - 不可检测距离:超过27毫米(白纸)
    - 电源电压范围:4.75V至5.25V
    - 工作温度范围:-10°C至+60°C
    - 存储温度范围:-20°C至+80°C
    - 低电平输出电压(检测时):最大0.4V
    - 高电平输出电压(未检测时):最小4.5V
    - 响应时间:典型值1毫秒
    - 最大输出电流:50mA
    - 峰值脉冲电流:150mA
    - 符合RoHS指令

    3. 产品特点和优势


    - 反射式光调制输出:通过光调制减少干扰光线的影响。
    - 额外螺丝固定孔:防止误配对。
    - 短焦距:适合近距离检测。
    - 环保设计:符合RoHS指令,无有害物质。
    - 多型号选择:提供不同的连接器类型以满足不同需求。

    4. 应用案例和使用建议


    - 通用纸张检测:适用于多种设备如打印机、传真机和平板印刷机。
    - 实例应用:在平板印刷机中,GP2A25J0000F系列可以用来检测纸张的位置和移动状态,确保打印过程的连续性和准确性。
    - 使用建议:
    - 预防检测错误:避免直射光源干扰光检测表面。
    - 测试操作:建议在实际应用中进行操作测试,确保系统稳定可靠。

    5. 兼容性和支持


    - 兼容性:GP2A25J0000F系列兼容标准连接器(如Tyco Electronics AMP K.K.的292133-3),便于集成到现有系统中。
    - 技术支持:建议在使用前联系SHARP获取最新的规格说明书。SHARP提供详尽的技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题1:检测距离不稳定
    - 解决方法:检查检测表面是否有灰尘或异物,清理后重新测试。
    - 问题2:输出信号不正确
    - 解决方法:确认连接器是否正确插入,并检查电源电压是否符合要求。
    - 问题3:响应时间长
    - 解决方法:降低外部干扰光线强度,检查并调整系统的同步检测电路。

    7. 总结和推荐


    综上所述,GP2A25J0000F系列光断续器具有多种优点,包括反射式光调制输出、短焦距、多型号选择及环保设计。其在纸张检测应用中表现出色,能够确保检测的准确性和可靠性。此外,SHARP提供的详尽技术支持也使其在市场上具有较强的竞争力。因此,我们强烈推荐此系列产品用于需要精确纸张检测的应用场合。

GP2A25J0000F参数

参数
最大工作供电电压 5.25V
感应距离 1mm~9mm(ADJ)
光源 红外
最小工作供电电压 4.75V
波长 900nm
感应方式 Reflective
输出类型 -
响应时间 1ms
颜色感应 -
长*宽*高 33mm*9mm*8mm
安装方式 底座安装
零件状态 在售
包装方式 散装,袋装

GP2A25J0000F厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

GP2A25J0000F数据手册

厂牌 PDF简要描述 下载
SHARP 光电传感器 SHARP GP2A25J0000F GP2A25J0000F数据手册

GP2A25J0000F封装设计

查看详情并下载
Symbol
Footprint
3D Model
