GP1S53VJ000F

产品分类: 光电传感器
厂牌: SHARP
产品描述: Through-Beam 5mm 3μs,4μs Phototransistor DIP-4 通孔安装 13.7mm*5.2mm*10mm
供应商型号: GP1S53VJ000F
供应商: 云汉优选
标准整包数: 1

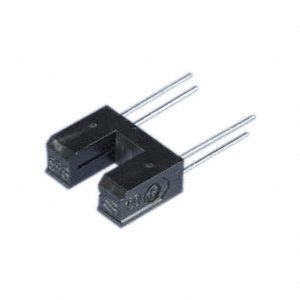

SHARP 光电传感器 GP1S53VJ000F

GP1S53VJ000F概述


    产品简介


    GP1S53VJ000F光耦合器是一款标准的光电耦合器,具备光电晶体管输出、透射式设计,并且在封装内部包含相对放置的发射器和检测器。此款光耦合器主要用于非接触式传感,适用于检测物体的存在或运动。其垂直狭缝设计使得它在交替运动检测方面表现出色。应用广泛,包括打印机、传真机、光学存储单元等。

    技术参数


    - 尺寸:间隙宽度为5mm,检测侧狭缝宽度为0.5mm;封装尺寸为13.7×10×5.2mm
    - 重量:约0.5克
    - 电源参数:
    - 正向电流(IF):最大50mA
    - 峰值正向电流(IFM):1A
    - 反向电压(VR):6V
    - 功耗(P):75mW
    - 电气特性:
    - 集电极-发射极电压(VCEO):35V
    - 发射极-集电极电压(VECO):6V
    - 集电极电流(IC):最大20mA
    - 集电极功耗(PC):75mW
    - 工作温度范围:
    - 工作温度(Topr):-25°C到+85°C
    - 存储温度(Tstg):-40°C到+100°C
    - 焊接温度(Tsol):260°C
    - 响应时间:
    - 上升时间(tr):最小3μs,最大15μs
    - 下降时间(tf):最小4μs,最大205μs

    产品特点和优势


    GP1S53VJ000F的主要特点包括:
    - 垂直狭缝设计:有助于准确检测交替运动。
    - 光电晶体管输出:提供了稳定的信号输出,适应多种应用环境。
    - 宽工作温度范围:适用于-25°C到+85°C的工作环境。
    - 符合RoHS标准:确保环保和安全性。

    应用案例和使用建议


    应用案例:
    - 打印机和传真机中用于检测纸张的存在。
    - 光学存储设备中用于检测磁盘读写头的位置。
    使用建议:
    - 为了防止检测错误,应避免将检测面暴露于外部光线中。
    - 在进行焊接时,注意焊接温度不得超过260°C,并且要确保焊接时间不超过5秒。
    - 使用清洗溶剂时,选择对设备外观和可靠性影响较小的溶剂,如乙醇、甲醇或异丙醇。

    兼容性和支持


    该产品与大部分常见的电子元件兼容。SHARP提供详尽的技术支持文档,以帮助用户正确使用和维护产品。此外,如果用户在使用过程中遇到任何问题,可以联系SHARP的代表寻求帮助。

    常见问题与解决方案


    常见问题:
    1. 焊接问题:焊接温度过高导致损坏。
    2. 检测误差:外部光线干扰导致误报。
    3. 使用寿命短:由于长期操作导致发光二极管老化。
    解决方案:
    1. 控制焊接温度:严格按照规定的焊接条件进行焊接。
    2. 避免外部光线:确保检测面不受外界光源干扰。
    3. 冗余设计:在关键应用中采用冗余设计以提高可靠性。

    总结和推荐


    GP1S53VJ000F是一款可靠的光电耦合器,适用于广泛的工业和消费电子产品中。其高灵敏度和稳定的工作特性使其成为替代现有产品的理想选择。虽然某些条件下可能存在局限,但在大多数通用应用中表现出色。强烈推荐在需要高精度和稳定性的应用中使用此产品。

GP1S53VJ000F参数

参数
颜色感应 -
感应方式 Through-Beam
最大工作供电电压 -
响应时间 3μs,4μs
光源 -
感应距离 5mm
波长 -
最小工作供电电压 -
输出类型 Phototransistor
长*宽*高 13.7mm*5.2mm*10mm
通用封装 DIP-4
安装方式 通孔安装
零件状态 停产
包装方式 散装

GP1S53VJ000F厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

GP1S53VJ000F数据手册

厂牌 PDF简要描述 下载
SHARP 光电传感器 SHARP GP1S53VJ000F GP1S53VJ000F数据手册

GP1S53VJ000F封装设计

查看详情并下载
Symbol
Footprint
3D Model
