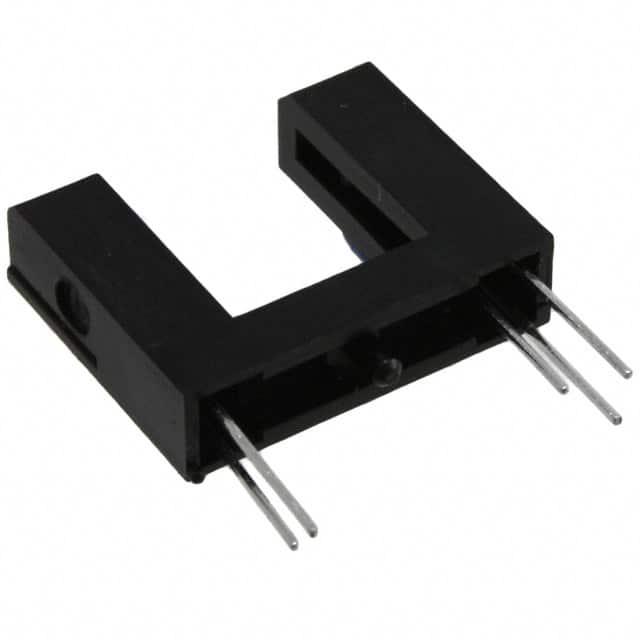

GP1A57HRJ00F

产品分类: 光电传感器
厂牌: SHARP
产品描述: Sharp 反射式光电传感器, 0.5μs, 5针
供应商型号: GP1A57HRJ00F
供应商: 云汉优选
标准整包数: 100

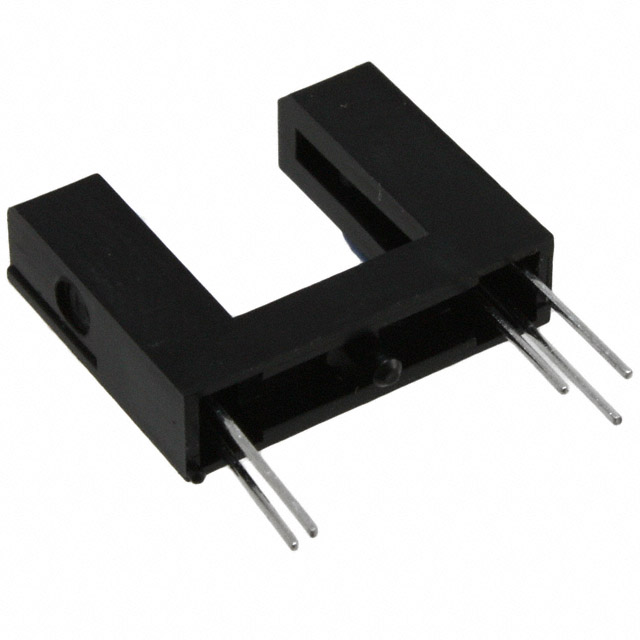

SHARP 光电传感器 GP1A57HRJ00F

GP1A57HRJ00F概述


    产品简介


    GP1A57HRJ00F 是一款光电耦合器(Photointerrupter),主要用于非接触式传感。这款光耦合器的特点是通过反向发射器和检测器设计来实现透射式工作模式。它适用于广泛的应用场景,例如打印机、传真机和光学存储单元等设备中的一般物体存在或运动检测。

    技术参数


    以下是 GP1A57HRJ00F 的关键技术和电气参数:
    - 间隙宽度:10毫米
    - 狭缝宽度(检测器侧):1.8毫米
    - 封装尺寸:18.6 × 15.2 × 5毫米
    - 质量:约0.7克
    - 输入电压范围:4.5至17伏特
    - 输出电流:最大16毫安
    - 正向电流:10至20毫安
    - 环境温度范围:-25°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 焊接温度:最高260°C

    产品特点和优势


    1. 透射式光耦合器:具有光学集成电路(OPIC)输出,提供高精度的非接触式传感。
    2. 垂直狭缝:用于交替运动检测。
    3. 低电平输出:当光路被遮挡时,输出低电平。
    4. 宽间隙:设计宽间隙,增加了应用灵活性。
    5. 定位销:防止对齐错误,提高安装准确性。
    6. RoHS 指令符合性:确保产品环保合规。

    应用案例和使用建议


    应用案例:
    - 打印机:用于纸张检测和传感器功能。
    - 传真机:监控文档传输过程中的状态。
    - 光学存储单元:用于读写头位置检测。
    使用建议:
    - 避免外部光源干扰:将检测面避开外部光源,以防止误操作。
    - 稳定电源线:在 VCC 和 GND 附近连接一个大于0.01μF 的旁路电容。
    - 不透明板的位置:确保不透明板安装在离元件顶部4毫米以上的位置。

    兼容性和支持


    - 兼容性:该产品可与多种电子设备和其他元件无缝集成,适用于广泛的工业和消费级应用。
    - 技术支持:请联系 SHARP 获取最新的产品规范表并获得技术支持。

    常见问题与解决方案


    1. 外部光源干扰:
    - 解决方案:将检测面避开外部光源。
    2. 焊接错误:
    - 解决方案:遵循制造商的焊接指南,确保焊接条件满足要求。
    3. 输出异常:
    - 解决方案:检查电源电压和电流是否符合推荐范围。

    总结和推荐


    总结:
    GP1A57HRJ00F 光电耦合器凭借其高精度、宽间隙和良好的可靠性,在多个领域有着广泛的应用前景。它不仅具备优异的技术参数,而且符合 RoHS 指令,环保可靠。
    推荐:
    强烈推荐 GP1A57HRJ00F 用于需要非接触式传感的应用场合。无论是工业自动化还是办公设备,这款光电耦合器都能提供卓越的性能和稳定性。

GP1A57HRJ00F参数

参数
响应时间 1μs,50ns
感应距离 10mm
波长 -
光源 -
最大工作供电电压 17V
最小工作供电电压 4.5V
颜色感应 -
感应方式 Through-Beam
输出类型 Buffer,Pull Up
长*宽*高 5mm*18.6mm*15.9mm
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

GP1A57HRJ00F厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

GP1A57HRJ00F数据手册

厂牌 PDF简要描述 下载
SHARP 光电传感器 SHARP GP1A57HRJ00F GP1A57HRJ00F数据手册

GP1A57HRJ00F封装设计

查看详情并下载
Symbol
Footprint
3D Model
