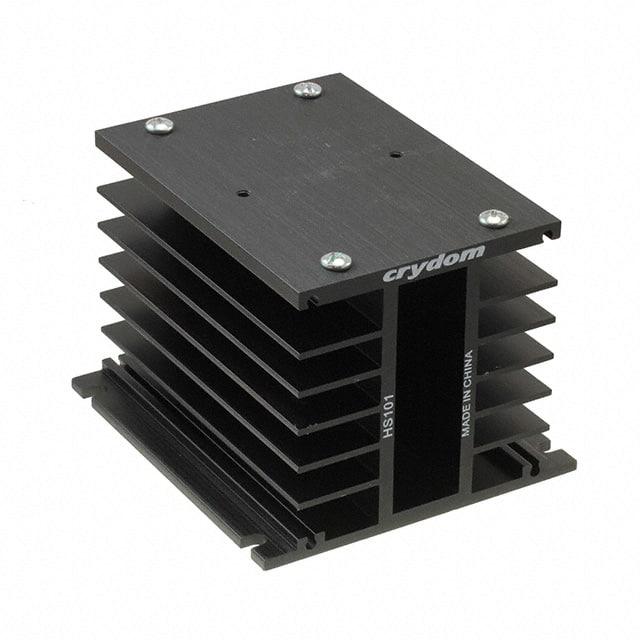

HS101

产品分类: 其他继电器
产品描述: Heat Sink for SSR Relay
供应商型号: Q-HS101
供应商: 期货订购
标准整包数: 3
SENSATA TECHNOLOGIES 其他继电器 HS101

HS101概述

    HS101 电子元器件技术手册

    1. 产品简介


    HS101是一款专为电力管理设计的铝制散热面板安装继电器,适用于单相、双相或三相电机逆向固态接触器。该产品具备出色的散热能力和结构稳定性,广泛应用于工业自动化控制、电机驱动等领域。

    2. 技术参数


    - 基本规格
    - 型号:HS101
    - 温度阻抗:1°C/W
    - 表面积:208 in² / 1342 cm²
    - 重量:1.18 lbs / 537 g
    - 材质:铝合金
    - 表面处理:黑色阳极氧化
    - 机械规格
    - 安装孔数量/螺纹:6个,M4
    - 继电器安装孔扭矩:15-20 in-lb / 1.7-2.2 Nm
    - 安装尺寸(单位:英寸[毫米])
    - 3.15 [80.0]
    - 3.94 [100.0]
    - 2.82 [71.6]
    - 2.82 [71.6]
    - 2.84 [72.1]
    - 4.33 [110.0]
    - 3.15 [80.0]
    - 1.85 [46.9]
    - 0.94 [24.0]
    - 1.89 [48.0]
    - 3.56 [90.5]
    - 3.64 [92.5]
    - 4.33 [110.0]
    - 环境规格
    - 防护等级:需参照具体环境条件
    - 工作温度范围:需参考具体应用场合
    - 热环境:无风扇配置

    3. 产品特点和优势


    HS101具有优良的热传导能力,通过优化的设计使其能在高功率应用中保持稳定的工作状态。其显著的特点如下:
    - 高效散热:1°C/W 的温度阻抗使得其在高温环境下也能保持良好的散热性能。
    - 坚固耐用:铝合金材质加上黑色阳极氧化表面处理,提供了出色的机械强度和耐腐蚀性。
    - 安装简便:6个M4安装孔的设计简化了安装过程,保证了稳固性。
    - 兼容性强:适用于多种类型的电机逆向固态接触器,适用于不同工业应用场景。

    4. 应用案例和使用建议


    HS101 主要用于工业自动化控制系统中的电机驱动部分。例如,在机床制造、印刷机、纺织机等行业中,用于实现电机的正反转控制。使用时需要注意:
    - 确保断电后再进行操作:避免电击、爆炸或电弧闪光危险。
    - 待冷却后再接触:产品侧板可能会很热,务必等待产品冷却后再进行触碰。
    - 遵循安装说明:严格依照规定的扭矩值进行安装,避免设备损坏或人员受伤。

    5. 兼容性和支持


    HS101 可以方便地与各种单相、双相或三相电机逆向固态接触器配合使用。制造商 Crydom 提供详尽的技术文档和安装指南,并设有专门的技术支持团队,以确保用户能够顺利安装和维护设备。

    6. 常见问题与解决方案


    - Q: 产品发热严重怎么办?
    - A: 检查散热片是否清洁且无堵塞,适当增加风扇辅助散热。

    - Q: 为什么产品侧板会非常热?
    - A: 产品工作时会产生热量,务必等待产品完全冷却后再进行操作。
    - Q: 如何防止液体进入产品内部?
    - A: 使用防水密封套件或在安装时采用防水措施,确保液体无法进入。

    7. 总结和推荐


    HS101以其高效的散热能力、可靠的机械结构和广泛的适用性,成为了工业自动化控制领域的理想选择。虽然初次安装时需要仔细遵循操作说明以确保安全,但其卓越的性能和广泛的应用范围值得推荐使用。强烈建议读者在官网查阅最新的技术和安装指南。

HS101参数

参数
开关功能 -
继电器类型 -
零件状态 在售
包装方式 散装
