GS6042-INTE3Z

产品分类: 其他接口芯片
厂牌: SEMTECH
产品描述:
供应商型号: SYE-GS6042-INTE3Z
供应商: 海外现货
标准整包数: 1

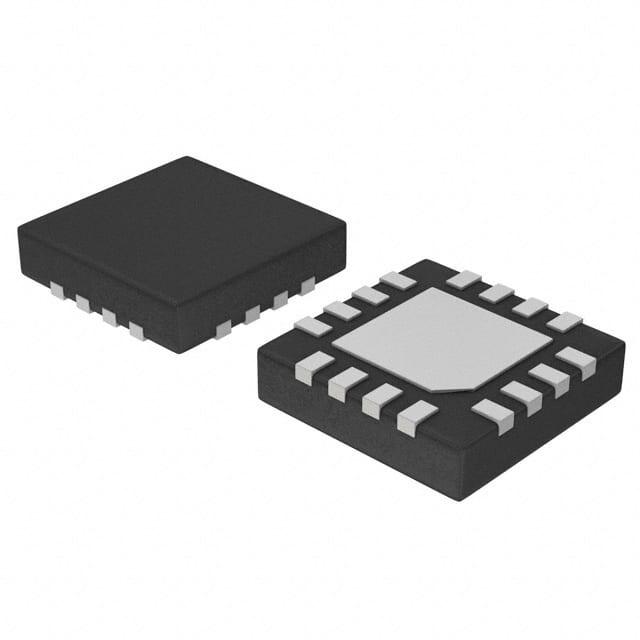

SEMTECH 其他接口芯片 GS6042-INTE3Z

GS6042-INTE3Z概述

    # Gennum GS6042:高性能6G UHD-SDI电缆均衡器

    产品简介


    GS6042是一款专为优化和恢复通过75Ω同轴电缆传输的高速串行数字视频信号设计的BiCMOS集成电路。这款高带宽电缆均衡器支持高达6.25Gbps的数据速率,适用于多种串行数字接口标准,包括拟议中的SMPTE ST 2081(超高清广播格式)、SMPTE ST 424(3G-SDI)、SMPTE ST 292(HD-SDI)及SMPTE ST 259(SD-SDI)。凭借其自动电缆均衡功能,GS6042能够显著延长信号的传输距离并保持信号完整性,特别适合专业广播、医疗成像和军事等领域对长距离高质量视频传输的需求。
    主要功能
    - 数据速率支持范围:125Mbps至6.25Gbps。
    - 符合多项SMPTE标准,包括SMPTE ST 2081、ST 424、ST 292和ST 259。
    - 自动均衡化技术可补偿电缆损耗。
    - 支持DVB-ASI(270Mbps)和MADI(125Mbps)协议。
    - 手动旁路控制和载波检测模式。

    技术参数


    以下是GS6042的关键技术指标:
    | 参数 | 值 |

    | 工作电压范围 | +3.3V ±5% |
    | 最大功耗 | 180mW(典型值)|
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 封装形式 | 16引脚QFN封装 |
    典型均衡长度
    | 数据速率 | 电缆型号 | 最大距离 |
    |
    | 5.94Gbps | Belden 1694A | 80米 |
    | 2.97Gbps | Belden 1694A | 210米 |
    | 1.485Gbps | Belden 1694A | 300米 |
    | 270Mbps | Belden 1694A | 500米 |

    产品特点和优势


    GS6042以其卓越的技术性能在市场上脱颖而出,其主要优势包括:
    - 高灵活性:支持广泛的频率范围及多种通信协议,适应复杂多样的应用场景。
    - 高效能:能够在高温和低温环境下稳定运行,并具有较低的功耗,适合便携式设备使用。
    - 鲁棒性:具备抗电磁干扰能力和高可靠性,确保长时间稳定运行。
    - 易用性:提供了简单的引脚配置选项,便于集成到现有系统中。

    应用案例和使用建议


    GS6042广泛应用于需要长距离高质量视频传输的场景,如电视台演播室、远程手术室、军用车辆等。例如,在一个典型的广播环境中,GS6042可以有效延长摄像机到切换台之间的信号传输距离,同时保证图像质量不受影响。此外,为了最大化发挥GS6042的性能,建议采用优质的屏蔽电缆,并正确规划PCB布局以减少寄生效应。

    兼容性和支持


    GS6042设计时充分考虑了与其他组件的兼容性问题,可直接与Semtech公司的其他收发器芯片协同工作。Semtech公司还提供全面的技术支持服务,包括详细的文档资料、参考设计和现场技术支持,帮助客户快速完成产品开发。

    常见问题与解决方案


    以下是一些常见的用户疑问及其解答:
    1. 问:如何调整载波检测阈值?
    - 答:通过设置SQADJ引脚来调节输入信号幅度阈值即可实现。
    2. 问:设备进入睡眠模式后如何唤醒?
    - 答:将SLEEP引脚拉低即可使设备恢复正常工作状态。
    3. 问:如何选择合适的输出摆幅?
    - 答:根据具体需求连接OPCTL引脚到不同电平(如+2.5V或GND)来获得期望的输出摆幅。

    总结和推荐


    综上所述,Gennum GS6042是一款非常优秀的6G UHD-SDI电缆均衡器,它不仅拥有出色的性能表现,而且操作简便、成本效益高。对于那些寻求高性能视频信号处理解决方案的专业人士来说,这款产品无疑是一个理想的选择。强烈推荐给所有从事相关领域的工程师和技术人员!

GS6042-INTE3Z参数

参数
通用封装 QFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

GS6042-INTE3Z厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

GS6042-INTE3Z数据手册

厂牌 PDF简要描述 下载
SEMTECH 其他接口芯片 SEMTECH GS6042-INTE3Z GS6042-INTE3Z数据手册

GS6042-INTE3Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
