GS3140-INTE3

产品分类: 其他接口芯片
厂牌: SEMTECH
产品描述:
供应商型号: SYE-GS3140-INTE3
供应商: 海外现货
标准整包数: 1
SEMTECH 其他接口芯片 GS3140-INTE3

GS3140-INTE3概述


    产品简介


    GS3140 是一款由Semtech公司设计并生产的高性能BiCMOS芯片,专门用于信号均衡和恢复。它能够处理多种标准的数据速率(从1Mb/s到2.97Gb/s),包括SMPTE ST 424、SMPTE ST 292、SMPTE ST 259以及AES10(MADI)。这种多速率自适应SDI均衡器适用于各种应用领域,如视频广播、医疗成像和工业自动化等,特别是在需要长距离传输信号的应用场景中表现尤为出色。

    技术参数


    | 参数名称 | 值 |

    | 工作速率范围 | 1Mb/s至2.97Gb/s |
    | 支持标准 | SMPTE ST 424, SMPTE ST 292, SMPTE ST 259, AES10 |
    | 核心供电电压 | 1.8V |
    | 典型功耗(DC耦合,输出摆幅=0011b) | 84mW |
    | 自动电缆均衡 | 支持不同长度的电缆自动调整 |
    | 温度范围 | -40°C至+85°C |

    产品特点和优势


    GS3140的主要特点是其卓越的信号均衡能力,能够在广泛的频率范围内提供稳定的信号传输。此外,它还具备低功耗模式,适用于短距离应用;具有可编程的输出摆幅和去加重水平,以适应不同的逻辑电平需求;并且提供了强大的静电放电保护机制(3kV HBM ESD保护)。这些特点使得GS3140成为高性能数字信号处理的理想选择。

    应用案例和使用建议


    在视频广播领域,GS3140常被用来延长SDI信号的传输距离。对于此类应用,建议采用适当的电缆类型(如Belden 1694A),并根据实际应用场景调整其配置参数,如输出摆幅和去加重设置,以达到最佳效果。同时,在使用过程中应注意保持良好的接地和屏蔽措施,防止外部干扰影响信号质量。

    兼容性和支持


    GS3140与市面上许多主流的SDI设备兼容,可通过标准接口轻松集成到现有系统中。Semtech公司为该产品提供了详尽的技术文档和支持服务,包括详细的规格书和技术指导,帮助用户快速上手并解决潜在问题。

    常见问题与解决方案


    1. 问题: 设备启动后没有响应。
    - 解决方案: 检查电源连接是否正确,确保所有引脚都已按照说明书接好。
    2. 问题: 输出信号出现失真现象。
    - 解决方案: 调整输出摆幅或去加重级别,尝试找到最适合当前应用的最佳设置。
    3. 问题: 设备过热。
    - 解决方案: 确认散热条件良好,必要时增加散热片或者降低负载强度。

    总结和推荐


    总体而言,GS3140是一款集高效率、灵活性于一体的多功能数字信号均衡器,在多个行业都有广泛的应用前景。对于需要高质量、长距离信号传输的应用场合来说,它是理想的选择之一。如果您正在寻找一款可靠且高效的解决方案来应对复杂的数字信号处理挑战,那么GS3140绝对值得考虑。无论是从技术规格还是实际应用角度来看,它都展现了极高的性价比,非常推荐给相关领域的工程师和技术人员使用。

GS3140-INTE3参数

参数

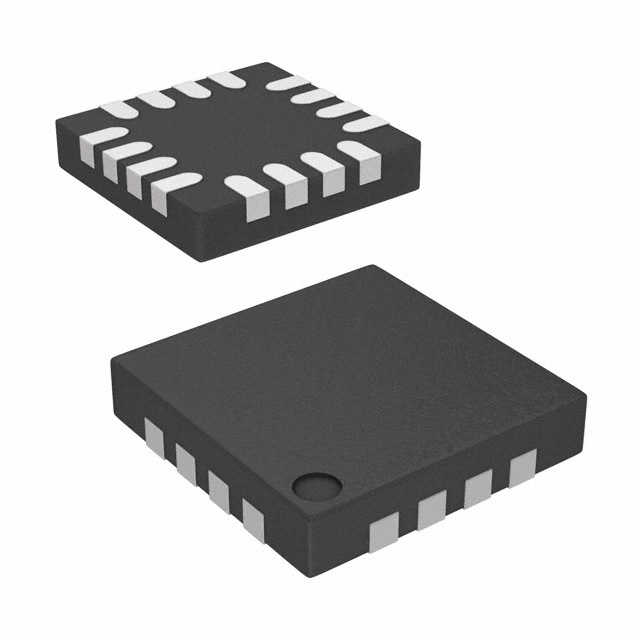

通用封装 QFN-16
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GS3140-INTE3厂商介绍

SEMTECH是一家全球领先的半导体和先进算法公司,专注于LoRa、LoRaWAN®和Filo技术,为物联网(IoT)提供创新的解决方案。公司的产品广泛应用于智能城市、智能家居、农业、环境监测等多个领域。

SEMTECH的产品主要分为以下几类:
1. 无线通信产品:包括LoRa和LoRaWAN模块,用于远距离、低功耗的无线通信。
2. 传感器:提供各种环境监测传感器,如温湿度、气体、水质等。
3. 定位技术:包括Filo技术,用于室内定位和导航。
4. 电源管理:提供电源管理芯片,用于电池供电设备的电源管理。

SEMTECH的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新的技术和产品。
2. 低功耗:LoRa和LoRaWAN技术具有低功耗的特点,适合电池供电的设备。
3. 远距离通信:LoRa技术可以实现远距离通信,适合覆盖广泛的应用场景。
4. 丰富的产品线:提供从传感器到通信模块的完整解决方案,满足不同客户的需求。

GS3140-INTE3数据手册

厂牌 PDF简要描述 下载
SEMTECH 其他接口芯片 SEMTECH GS3140-INTE3 GS3140-INTE3数据手册

GS3140-INTE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 18.538 ¥ 155.3484
20+ $ 17.8312 ¥ 149.4255
50+ $ 17.112 ¥ 143.3986
库存: 188
起订量: 17 增量: 250
交货地:
最小起订量为:10
合计: ¥ 1553.48
