ZV30K1210T301N

产品分类: 压敏电阻
产品描述: 47V 300A 1 42.3V 517V 38V 30V 2.1J 850pF@1kHz 1210 贴片安装
供应商型号: NA-ZV30K1210T301N
供应商: 海外现货
标准整包数: 1

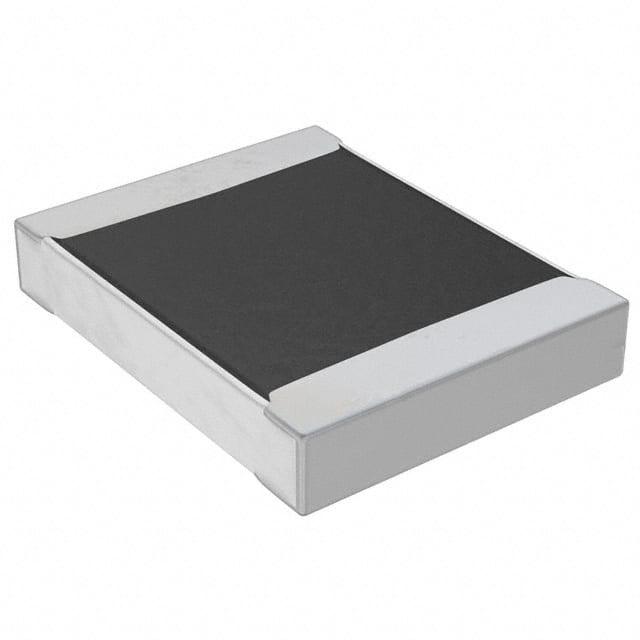

STACKPOLE ELECTRONICS 压敏电阻 ZV30K1210T301N

ZV30K1210T301N概述


    产品简介


    基本介绍
    ZV/ZVY系列低压表面贴装压敏电阻(Surge Protection Devices,SPDs)是Stackpole Electronics, Inc.(简称SEI)推出的系列产品,主要用于保护敏感的电子设备免受低电压区域内的高压冲击。这些产品在设计上能够有效地吸收瞬态能量,由于其能量分布优化和功率耗散的提升,使得它们特别适用于要求严格的工作环境。
    主要功能
    - 保护敏感电路板组件
    - 在低电压范围内提供优秀的瞬态能量吸收能力
    - 适合应用于各种电子设备的ESD保护
    应用领域
    - ESD(静电放电)保护
    - 电路板级感应开关抑制或低至中等瞬态事件的防护
    - 集成电路和晶体管的板载瞬态电压保护
    - 助力实现最终产品的电磁兼容性

    技术参数


    主要参数
    - AC工作电压范围:11 V 至 130 V(rms)
    - DC工作电压范围:14 V 至 170 V
    - 阈值电压温度系数:小于 +0.05%/℃
    - 响应时间:小于 2 ns
    - 连续工作温度:+125℃(ZV),+150℃(ZVY)
    电气特性
    - 尺寸和封装:包括0603、0805、1206、1210、1812和2220尺寸
    - 包装方式:塑料托盘,每托盘有180毫米或330毫米长,卷芯直径7英寸或13英寸
    - 额定电流和能量处理能力:依据不同型号可达到1.3到7.5安培不等
    - 最大瞬态功率:可达15000瓦特
    - 钳位电压:从1.60伏至5.70伏
    - 容差:±0.20伏至±0.40伏
    - 引脚间距:1.60±0.20毫米
    - 电容和电感:最小电容为30 pF,最大电感为1.90 nH

    产品特点和优势


    独特功能
    - 镍屏障端子:增强端子的焊接强度和可靠性
    - 双向、低钳位电压设计:更稳定的电压调节
    - 适用于Pb含铅和无铅焊接:提高适用性
    - 符合AEC-Q200标准:确保车规级品质
    - RoHS合规:环保材料
    市场竞争力
    ZV/ZVY系列压敏电阻在紧凑的体积内集成了卓越的能量吸收能力和广泛的工作电压范围,使其成为许多电子设备的理想选择。特别是对于需要高可靠性的应用场合,如汽车、工业控制、通信系统等领域,ZV/ZVY系列展示了出色的性价比和适应性。

    应用案例和使用建议


    实际应用场景
    ZV/ZVY系列压敏电阻被广泛应用于汽车电子、消费电子、工业控制、通讯设备等多种领域。例如,在汽车电子系统中,它们可以用于保护敏感的微处理器和传感器免受静电放电和其他瞬态电压的影响;在消费电子产品中,它们有助于防止充电时可能出现的电压波动导致的损坏。
    使用建议
    - 电路设计:在设计电路时,应充分考虑器件的响应时间和容差,以确保最佳的保护效果。
    - 布局建议:在PCB布局时,保持器件的连接路径尽量短,减少不必要的走线长度,可以有效降低电感效应,从而提高瞬态抑制效果。
    - 环境因素:注意工作环境的温度变化,对于高温环境下运行的应用,建议选择ZVY系列,以确保可靠性能。

    兼容性和支持


    兼容性
    - ZV/ZVY系列压敏电阻与市场上常见的其他电子元件和设备兼容良好,可以直接替代其他同类产品,无需大幅改动原有电路设计。
    - 它们还支持多种包装形式,包括180毫米和330毫米塑料托盘,7英寸和13英寸卷芯,方便用户根据需要选择合适的包装形式。
    支持和服务
    Stackpole Electronics提供了详细的技术文档和支持服务,包括快速响应的技术咨询、故障诊断及定制化技术支持,帮助客户更好地理解和使用该产品。对于有特殊需求的客户,还可提供定制化的产品和技术支持。

    常见问题与解决方案


    问题一:产品响应时间过慢?
    - 解决方案:检查PCB布局是否合理,避免不必要的走线增加电感效应。必要时更换合适型号的产品,确保其响应时间满足设计需求。
    问题二:产品工作温度超出规定范围?
    - 解决方案:确认安装环境的实际温度条件,如超出规定范围则需要考虑散热措施或选用高温度型号产品,如ZVY系列。
    问题三:产品出现异常电压波动?
    - 解决方案:重新检查接线是否正确,是否有其他电磁干扰源存在,确保电路环境干净无干扰。

    总结和推荐


    综上所述,ZV/ZVY系列低压表面贴装压敏电阻以其卓越的能量吸收能力、宽泛的工作电压范围、优异的温度适应性和广泛的兼容性,成为了电子设备防护的理想选择。无论是设计者还是终端用户,都将从中受益匪浅。
    推荐使用:鉴于ZV/ZVY系列压敏电阻的众多优点,强烈推荐在需要高可靠性防护的电路设计中采用该产品。此外,考虑到其出色的性价比,无论是在汽车、工业控制还是消费电子领域,该产品都是最佳的选择之一。

ZV30K1210T301N参数

参数
压敏电压 47V
浪涌电流 300A
最小压敏电压 42.3V
能量 2.1J
最大压敏电压 517V
最大直流电压 38V
最大交流电压 30V
电路数 1
不同频率时的电容 850pF@1kHz
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZV30K1210T301N厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

ZV30K1210T301N数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 压敏电阻 STACKPOLE ELECTRONICS ZV30K1210T301N ZV30K1210T301N数据手册

ZV30K1210T301N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7204 ¥ 6.2239
12500+ $ 0.6167 ¥ 5.3281
62500+ $ 0.54 ¥ 4.6656
库存: 2287
起订量: 177 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 6.22
直接购买
加入购物车
