3-101-404

产品分类: 按钮开关
厂牌: SCHURTER
产品描述: Schurter 电容式触摸开关, RGBLED照明, 最大输入28V 直流
供应商型号: 3-101-404
供应商: Master
标准整包数: 1

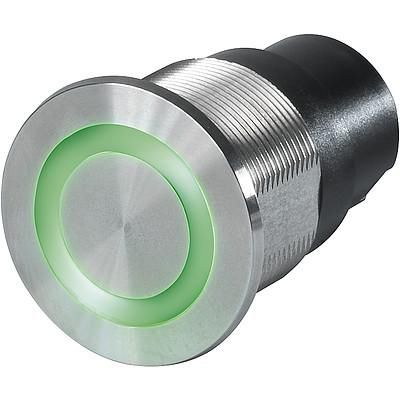

SCHURTER 按钮开关 3-101-404

3-101-404概述


    产品简介


    金属线开关(Metal Line Switches)是Schurter公司生产的一种先进触摸传感器,型号为CPS(Capacitive Pressure Sensor)。CPS系列电容式开关主要用于工业环境中,可作为非锁存型(NO)或锁存型(LA)开关。该系列产品提供多种颜色的环形或区域照明选项,能够适应不同的设计需求。其主要特点包括:耐磨损无移动部件、激光刻字、抗干扰和防水防尘等。广泛应用于机械设备、自动化系统及各种高端电子设备中。

    技术参数


    - 电气参数:
    - 切换电压: 最大42 VAC / 60 VDC
    - 切换电流: 最大100 mA
    - 额定功率: 1 W
    - 开关电阻 (断开): >10 MΩ
    - 开关电阻 (闭合): <16Ω
    - 供电电压范围: 5 - 28 VDC
    - 电流消耗:
    - 所有LED关闭时: 2.5 mA (开关打开),8.5 mA (开关关闭)
    - 一个LED点亮时: 8.0 mA (开关打开),14.0 mA (开关关闭)
    - 两个LED点亮时: 14.0 mA (开关打开),20.0 mA (开关关闭)
    - 三个LED点亮时: 19.0 mA (开关打开),25.0 mA (开关关闭)
    - 机械参数:
    - 操作类型: 电容式
    - 按钮力: 无
    - 冲击防护等级: IK 09
    - 安装深度 (带指引导): 30.3 mm
    - 安装深度 (无指引导): 30 mm
    - 紧固扭矩 (塑料螺母): 2.5Nm
    - 气候参数:
    - 工作温度范围: -40 至 60°C
    - 存储温度范围: -40 至 85°C
    - 前面板防护等级: IP67

    产品特点和优势


    - 多色照明: CPS系列可以提供红、绿、蓝三色照明,满足不同场合的设计需求。
    - 耐磨损设计: 采用陶瓷触控表面或不锈钢表面,具有出色的耐磨性。
    - 抗干扰能力: 具备反极性保护和短路保护功能,能够防止因意外导致的损坏。
    - 激光刻字: 可以进行激光刻字,使标识更加持久且美观。
    - 高防护等级: IP67 和 IK09 防护等级确保在恶劣环境下依然稳定可靠。
    - 无移动部件: 能够长期稳定运行,避免了传统机械开关的磨损问题。

    应用案例和使用建议


    应用场景
    CPS系列电容式开关被广泛应用于机械设备、自动化系统和工业控制领域。例如,在医疗设备中,它可以用于控制面板;在自动化生产线中,它可以作为操作员控制接口。
    使用建议
    - 选型指导: 根据具体应用环境选择合适的尺寸和照明颜色。例如,医疗设备可选择白色或绿色背光,自动化生产线则可选用红色或蓝色背光。
    - 安装注意事项: 由于该产品不适用于潮湿环境,安装时应确保防水措施到位。同时注意连接电线的正确性和紧固度,以保证电气连接的安全性和稳定性。
    - 编程和调试: CPS系列的多色照明可以通过软件进行编程实现特定的色彩效果。可以根据实际应用需求编写相应的控制程序。

    兼容性和支持


    - 兼容性: 该产品通常需要配套电源供应和外部控制器进行驱动。与市场上主流的微控制器和自动化控制系统兼容。
    - 技术支持: SCHURTER 提供详细的技术文档和支持服务。若需定制化产品,可以联系销售代表获取更多信息。

    常见问题与解决方案


    - Q: 开关在潮湿环境下是否会损坏?
    - A: 该产品不适合用于暴露于水或其他液体的环境中。因此,在安装时应采取必要的防水措施。

    - Q: 开关无法正常工作怎么办?
    - A: 首先检查电源电压是否在规定范围内。其次确认接线是否正确连接,并且检查是否有接触不良的情况。如问题仍未解决,建议联系技术支持团队。

    总结和推荐


    综上所述,Schurter公司的CPS系列电容式开关以其独特的技术和设计,成为了一款具有高度可靠性和多样性的产品。适用于多种工业应用场合,具备高度的耐久性和可靠性。特别是其多色照明和无移动部件的特点,使其在市场上具有显著的竞争优势。对于需要高性能开关的应用场景,CPS系列电容式开关是一个值得推荐的选择。

3-101-404参数

参数
执行器类型 Flush Round Button
电气寿命 5000000Cycles
机械寿命 -
指示颜色 -
最大直流触点电压 60V
电流额定值 100mA
开关配置 SPST-NO
面板开孔尺寸 圆形-22.10(Dia)
开关功能 Off-Mom
最大交流触点电压 42V
长*宽*高 30.3mm(长度)
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

3-101-404厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3-101-404数据手册

厂牌 PDF简要描述 下载
SCHURTER 按钮开关 SCHURTER 3-101-404 3-101-404数据手册

3-101-404封装设计

查看详情并下载
Symbol
Footprint
3D Model
